申请日2014.08.07
公开(公告)日2015.01.28
IPC分类号C02F9/06
摘要
本实用新型公开了一种移动式超纯水处理系统，包括预处理单元、反渗透单元、EDI单元、脱气单元以及蓄水单元，其中，所述预处理单元包括多介质过滤器、超滤设备以及超滤水箱，预处理单元的出水进入到反渗透单元;所述反渗透单元包括一级反渗透装置、pH调节设备、中间水箱、二级反渗透装置以及纯水箱，所述反渗透单元的出水进入到EDI单元;所述EDI单元包括精密过滤器和EDI电去离子设备;所述脱气单元包括脱气膜;所述蓄水单元包括超纯水箱。而且，各处理单元可集成于一载重车上，结构紧凑、占地面积小、处理效果稳定、生水利用率高。经处理后的超纯水水质电导率小于0.1μs/cm(电阻率>10MΩ)，出水含氧量小于7ppb，并可实现高于70%的生水利用率。
权利要求书
1.一种移动式超纯水处理系统，其特征在于：所述处理系统包括预处理单元、反渗透单元、EDI单元、脱气单元以及蓄水单元，其中，所述预处理单元包括多介质过滤器、超滤设备以及超滤水箱，预处理单元的出水进入到反渗透单元;所述反渗透单元包括一级反渗透装置、pH调节设备、中间水箱、二级反渗透装置以及纯水箱，所述反渗透单元的出水进入到EDI单元;所述EDI单元包括精密过滤器和EDI电去离子设备，所述EDI单元的出水进入脱气单元;所述脱气单元包括脱气膜，脱气单元的出水进入到蓄水单元;所述蓄水单元包括超纯水箱。
2.根据权利要求1所述的处理系统，其特征在于：所述处理系统还包括回收单元，所述回收单元包括反渗透装置。
3.根据权利要求2所述的处理系统，其特征在于：所述一级反渗透装置的浓水进入到回收单元。
4.根据权利要求1所述的处理系统，其特征在于：所述预处理系统还包括加热装置。
5.根据权利要求1所述的处理系统，其特征在于：所述超滤设备包括PVDF膜组件，所述PVDF膜组件的公称膜孔径为0.03μm。
6.根据权利要求1所述的处理系统，其特征在于：所述反渗透单元还包括设于一级反渗透装置前的加药装置以及保安过滤器，所述保安过滤器的过滤精度为5μm。
7.根据权利要求1所述的处理系统，其特征在于：所述二级反渗透装置的浓水进入到预处理单元。
8.根据权利要求1所述的处理系统，其特征在于：所述超纯水箱配备有氮封装置。
9.根据权利要求1至8任意一项所述的处理系统，其特征在于：所述预处理单元、反渗透单元、EDI单元、脱气单元、蓄水单元以及回收单元设置于一载重车上。
10.根据权利要求1至8任意一项所述的处理系统，其特征在于：所述处理系统还包括设于各单元件的连接管路、增压泵以及对各设备进行实时监测和自动化控制的电气控制系统。
说明书
一种移动式超纯水处理系统
技术领域
本实用新型涉及一种水处理系统，具体涉及一种为高压注气锅炉提供补给水的移动 式超纯水处理系统。
背景技术
高压注气锅炉又称为湿蒸汽发生器，是油田开采稠油的专用注气设备，利用其所产 生的高温高压湿蒸汽注入到油井中，加热油层中的原油以降低稠油的粘度，以增加稠油的 流动性，从而大幅度提高稠油的采收率。长期的锅炉运行实践表明：锅炉的给水水质是影 响锅炉及热力系统安全、稳定、经济运行的重要因素之一。未经净化处理的水中含有多种 杂质，这些杂质，尤其是钙镁离子杂质，如果随给水进入锅炉系统，将会造成以下危害： 1)形成水垢，导致锅炉受热不均匀，损坏锅炉;2)降低传热效率，增加能耗;3)需加 药剂清洗水垢，增加运行成本;4)易导致金属腐蚀;5)易使蒸汽品质恶化。因此，开发 一种与高压注气锅炉相配套的超纯水处理成为目前亟待解决的问题。
目前，现有的锅炉补给水处理设备大多存在体积庞大、机动性差、处理效果难以达 标、运营维护费用高等问题，针对油田采油作业机动性强、水质要求高的需求，现有的超 纯水处理系统并不能完全满足采油作用高压注气锅炉所需的补给水的要求。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种水处理效果好、机动性强、 能满足锅炉补给要求的移动式超纯水处理系统。
为实现上述目的，本实用新型采用以下技术方案：
一种移动式超纯水处理系统，包括预处理单元、反渗透单元、EDI单元、脱气单元以 及蓄水单元，其中，所述预处理单元包括多介质过滤器、超滤设备以及超滤水箱，预处理 单元的出水进入到反渗透单元;所述反渗透单元包括一级反渗透装置、pH调节设备、中 间水箱、二级反渗透装置以及纯水箱，所述反渗透单元的出水进入到EDI单元;所述EDI 单元包括精密过滤器和EDI电去离子设备，所述EDI单元的出水进入脱气单元;所述脱 气单元包括脱气膜，脱气单元的出水进入到蓄水单元;所述蓄水单元包括超纯水箱。
优选的是：所述处理系统还包括回收单元，所述回收单元包括反渗透装置。
优选的是：所述一级反渗透装置的浓水进入到回收单元。
优选的是：所述预处理系统还包括加热装置。
优选的是：所述超滤设备包括PVDF膜组件，所述PVDF膜组件的公称膜孔径为0.03 μm。
优选的是：所述反渗透单元还包括设于一级反渗透装置前的加药装置以及保安过滤 器，所述保安过滤器的过滤精度为5μm。
优选的是：所述二级反渗透装置的浓水进入到预处理单元。
优选的是：所述超纯水箱配备有氮封装置。

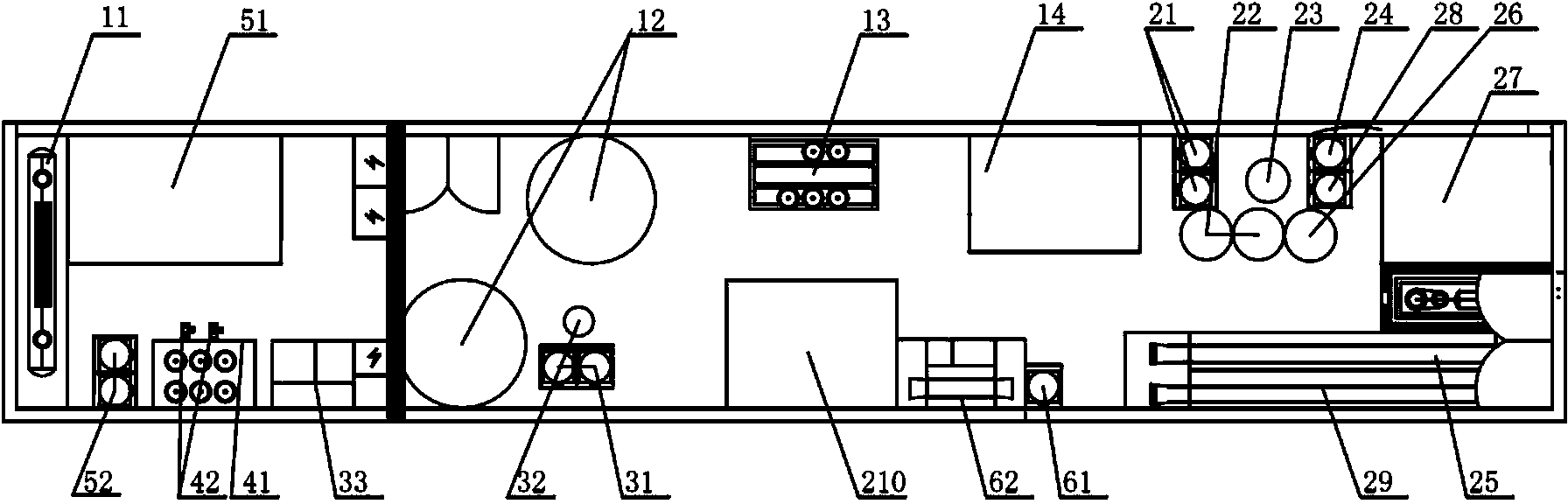

优选的是：所述预处理单元、反渗透单元、EDI单元、脱气单元、蓄水单元以及回收 单元设置于一载重车上。
优选的是：所述处理系统还包括设于各单元件的连接管路、增压泵以及对各设备进 行实时监测和自动化控制的电气控制系统。
本实用新型的有益效果在于，相对于现有的锅炉补给水处理系统，本实用新型的超 纯水处理系统，结构紧凑、占地面积小、处理效果稳定、生水利用率高，有效解决了因补 给水水质较差而导致的锅炉蒸汽利用率低的问题，同时提高了生水的利用效率，可实现高 于70%的生水利用率，有效解决了水资源的利用问题，同时，经本实用新型的处理系统 处理后的超纯水水质电导率小于0.1μs/cm(电阻率>10MΩ)，出水含氧量小于7ppb， 对解决目前超临界高压锅炉的补给水难题具有重要意义。而且，本实用新型将各处理设备 集成于一载重车上，移动方便，进而实现了随钻处理，不需要额外占地建厂，节省了锅炉 补给水运输设备和费用。
