申请日2014.08.07
公开(公告)日2015.02.04
IPC分类号C02F11/18; C02F11/12
摘要
一种处理污泥用的滚筒烘干机，涉及的是一种污泥处理工艺中使用的烘干设备。其构成包括一个具有进风口、出风口和进料口、出料口的滚筒，其特征是在所述的滚筒的外柱面上裹覆有一层保温材料层，在所述的保温材料层外设置有一不锈钢外壳。优点是利用裹覆在滚筒外的保温材料层和不锈钢外壳将烘干机的热量充分和外界隔离，使滚筒末端的温度也维持在较高的温度范围有利于进一步杀灭污泥中的病毒、寄生虫及虫卵。热能得以充分利用，提高污泥的烘干效率。节约了能源。
权利要求书
1.一种处理污泥用的滚筒烘干机，包括一个具有进风口、出风口和进 料口、出料口和驱动轮的滚筒，其特征是在所述的滚筒的外柱面上裹覆有 一层保温材料层，在所述的保温材料层外设置有一不锈钢外壳。
说明书
一种处理污泥用的滚筒烘干机
技术领域
本实用新型涉及的是一种污泥处理工艺中使用的烘干设备。
背景技术
在污泥处理工序中，没有针对污泥的专用烘干设备。常采用滚筒式烘干机 来对污泥进行烘干处理。这种滚筒烘干机的缺点是在烘干过程中，由于其滚筒 是一个裸露在外的单层筒体，滚筒内的温度通过滚筒壁，将热量从内部表面传 导到外部表面，再通过热辐射向外界散热，使大量的热能没被充分利用而白白 浪费掉。热使用效率低。造成两个不利因素：一是滚筒末端温度上不去，对杀 灭病毒及寄生虫不利。二是污泥处理能力低。
实用新型内容
本实用新型的目的是克服现有滚筒烘干机的上述缺点，提供一种热效率高 的处理污泥用的滚筒烘干机。

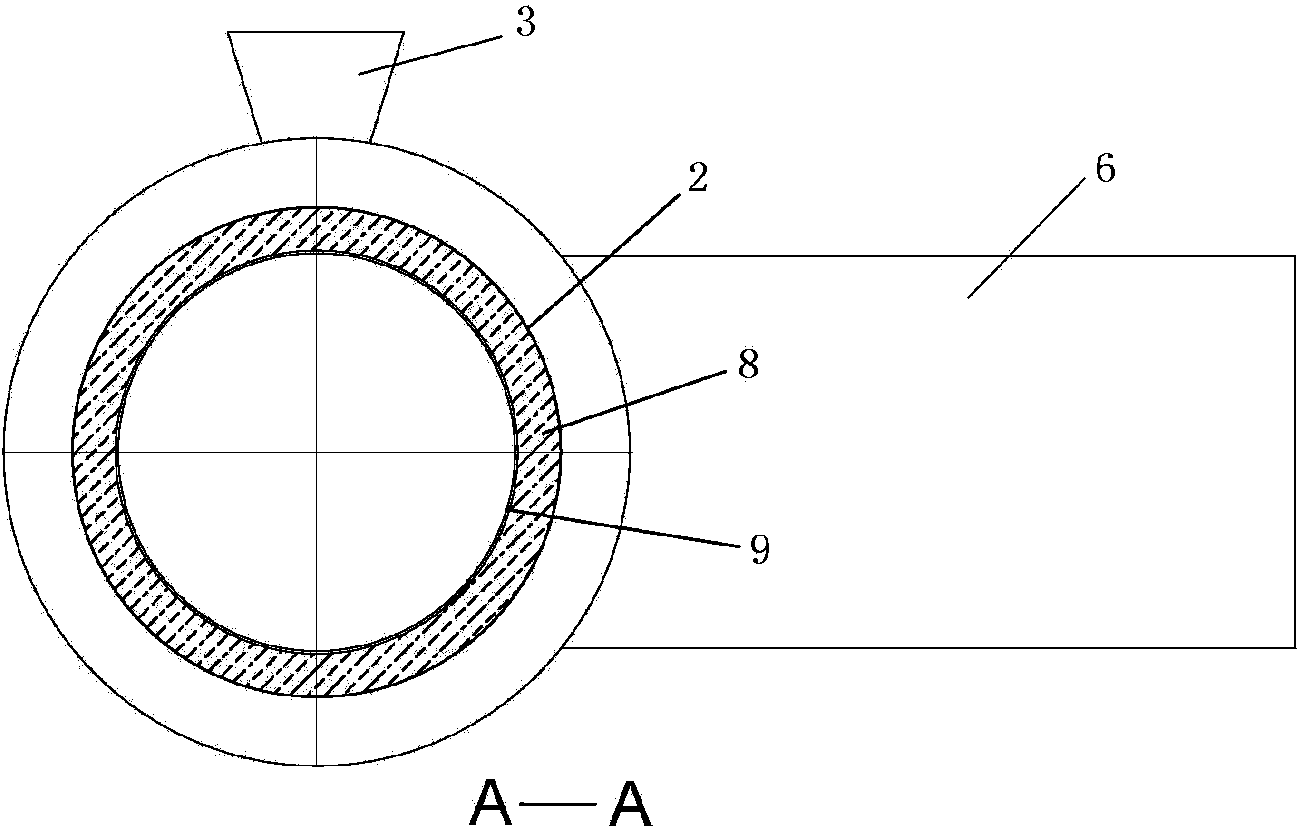

本处理污泥用的滚筒烘干机的构成包括一个具有进风口、出风口和进料 口、出料口和驱动轮的滚筒，其特征是在所述的滚筒的外柱面上裹覆有一层保 温材料层，在所述的保温材料层外设置有一不锈钢外壳。
工作时热风从进风口进入，对滚筒加热，裹覆在滚筒外的保温材料层和不 锈钢外壳将烘干机的热量充分和外界隔离，使滚筒末端的温度也维持在较高的 温度范围，被烘干的污泥在滚筒中获得更高温度，有利于进一步杀灭污泥中的 病毒、寄生虫及虫卵。裹覆在滚筒外的保温材料层和不锈钢外壳使滚筒的隔热 效果大幅提高，热能得以充分利用，提高污泥的烘干效率。节约了能源。增设 的不锈钢外壳，在污泥处理的潮湿环境中能够更好防止锈蚀和腐蚀。
