申请日2014.08.07
公开(公告)日2015.02.25
IPC分类号C02F9/14
摘要
本实用新型公开垃圾渗滤液处理与回收利用系统，包括依次连接的调节池、MBR膜生物反应器、絮凝沉降池、砂滤器、两级DTRO反渗透处理系统和脱气塔，另外还包括用于连接到MBR膜生物反应器和絮凝沉降池的污泥出口的污泥处理系统以及用于连接到两级DTRO反渗透处理系统的回灌井，反渗透处理系统的浓溶液出水口与回灌井相连。该系统在环保、技术、工程建设、运行管理等方面具有明显的优势，主要表现在出水水质稳定、处理效率高、工艺流程少、管理环节少、运行费用相对较低，尤其是对水质、水量变化的适应性强。
权利要求书
1.一种垃圾渗滤液处理与回收利用系统，其特征在于：包括依次连接的 调节池、MBR膜生物反应器、絮凝沉降池、砂滤器、两级DTRO反渗透处理 系统和脱气塔，另外还包括用于分别连接所述MBR膜生物反应器和所述絮凝 沉降池的污泥出口的污泥处理系统以及用于连接到所述两级DTRO反渗透处 理系统的回灌井，所述反渗透处理系统的浓溶液出水口与所述回灌井相连。
2.根据权利要求1所述的垃圾渗滤液处理与回收利用系统，其特征在于： 在所述调节池内将pH调节至6-9。
3.根据权利要求1或2所述的垃圾渗滤液处理与回收利用系统，其特征在 于：所述MBR膜生物反应器用于去除垃圾渗滤液中的有机物和固体颗粒。
4.根据权利要求1或2所述的垃圾渗滤液处理与回收利用系统，其特征在 于：所述MBR膜生物反应器的出水进入所述絮凝沉降池，在所述絮凝沉降池 内设有斜板。
5.根据权利要求1或2所述的垃圾渗滤液处理与回收利用系统，其特征在 于：所述砂滤器设有反冲洗系统。
6.根据权利要求1或2所述的垃圾渗滤液处理与回收利用系统，其特征在 于：所述反渗透系统采用两级串联式，并且采用处理高浓度污水所专用的 DTRO膜。
7.根据权利要求1或2所述的垃圾渗滤液处理与回收利用系统，其特征在 于：进一步包括储水池，并且反渗透出水进入所述脱气塔，之后在所述储水 池中通过臭氧杀菌消毒。
说明书
垃圾渗滤液处理与回收利用系统
技术领域
本实用新型涉及污水处理领域，特别涉及垃圾渗滤液处理与回收利用系 统。
背景技术
垃圾渗滤液的处理方法包括物理化学法和生物法。物理化学法主要有活 性炭吸附、化学沉降、密度分离、化学氧化、化学还原、离子交换、膜渗析、 气提及湿式氧化法、纳滤及反渗透等方法。在COD较高时，物理化学法可实 现较高的去除率，并且与生物法相比较，其稳定性等也更高，即使BOD5/COD 比值较低，可生化性能较差的垃圾渗滤液也能实现较好的处理效果。但是由 于物化法处理成本太高，不适合做垃圾渗滤液的处理，因此目前垃圾渗滤液 一般都采用生物法处理。生物法分为好氧生物处理、厌氧生物处理以及二者 结合的处理方法。好氧生物法包括：活性污泥法、生物转盘、MBR膜生物反 应器等。厌氧生物处理法包括：上向流污泥床、厌氧固定化反应器、混合器 等。
随着科技的发展，垃圾渗滤液的处理技术较之前单一的物化法、生物法， 逐步向多种技术结合的处理技术发展。其中主要仍采用生物法处理，结合一 定的预处理和后续处理完成垃圾渗滤液的处理。这样的处理成本低、处理效 果好，但是该类处理方法受水质变化、水量波动的影响较大，且存在二次污 染。
实用新型内容
本申请所要解决的技术问题
针对目前采用生物法处理并结合一定的预处理和后续处理完成垃圾渗 滤液的处理受水质变化、水量波动的影响较大，且存在二次污染的问题，本 申请人进行了深入研究，并最终提出垃圾渗滤液处理与回收利用系统。
解决技术问题的技术手段

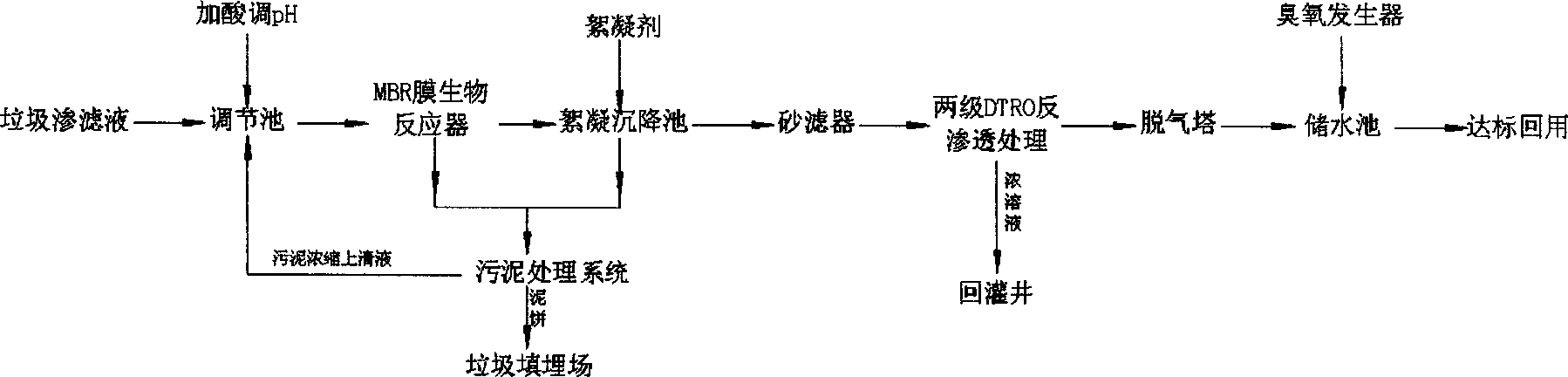

本实用新型提供一种垃圾渗滤液处理与回收利用系统，其包括依次连接 的调节池、MBR膜生物反应器、絮凝沉降池、砂滤器、两级DTRO反渗透处 理系统和脱气塔，另外还包括用于分别连接所述MBR膜生物反应器和所述絮 凝沉降池的污泥出口的污泥处理系统以及用于连接到所述两级DTRO反渗透 处理系统的回灌井，所述反渗透处理系统的浓溶液出水口与所述回灌井相 连。
在优选的实施方案中，在垃圾渗滤液处理与回收利用系统的调节池内调 节pH值，优选将其调节至6-9。
在另一优选的实施方案中，MBR膜生物反应器用于去除垃圾渗滤液中的 有机物和固体颗粒。
在另一优选的实施方案中，MBR膜生物反应器的出水进入絮凝沉降池， 并且在絮凝沉降池内设有斜板。
在另一优选实施方案中，砂滤器设有反冲洗系统。
在进一步优选的实施方案中，反渗透系统采用两级串联式，并且采用处 理高浓度污水所专用的DTRO膜。
在再一优选实施方案中，进一步包括储水池，并且反渗透出水进入脱气 塔，之后在储水池中通过臭氧杀菌消毒。
本申请的技术效果
通过采用“MBR膜生物反应+砂滤+两级DTRO+脱气”的污水处理工艺， 使出水水质稳定、处理效率高、工艺流程少、管理环节少、运行费用相对较 低，尤其是对水质、水量变化的适应性强。因此，与现有技术相比，在环保、 技术、工程建设、运行管理等方面具有明显的优势。
