申请日2014.12.04
公开(公告)日2015.05.06
IPC分类号C02F1/48; C02F1/20
摘要
本实用新型涉及一种利用高压电源的污水消泡装置，包括外壳，外壳内部设有泡沫容纳腔;外壳内部还设有与外壳绝缘固连的第一电极和第二电极，第一、第二电极分别沿纵向布置，第二电极位于泡沫容纳腔的中部，第一电极位于泡沫容纳腔的侧壁或位于第二电极与泡沫容纳腔侧壁之间;还包括外接高压电的整流器，整流器具有正极输出端和负极输出端;正极输出端与第一电极连接且负极输出端与第二电极连接，或者负极输出端与第一电极连接且正极输出端与第二电极连接，与负极输出端连接的第一或第二电极为等离子电极。本实用新型结构简单，操作方便，能耗小且轻便灵活，能高速消除泡沫，实现边输送泡沫污水边进行消泡。

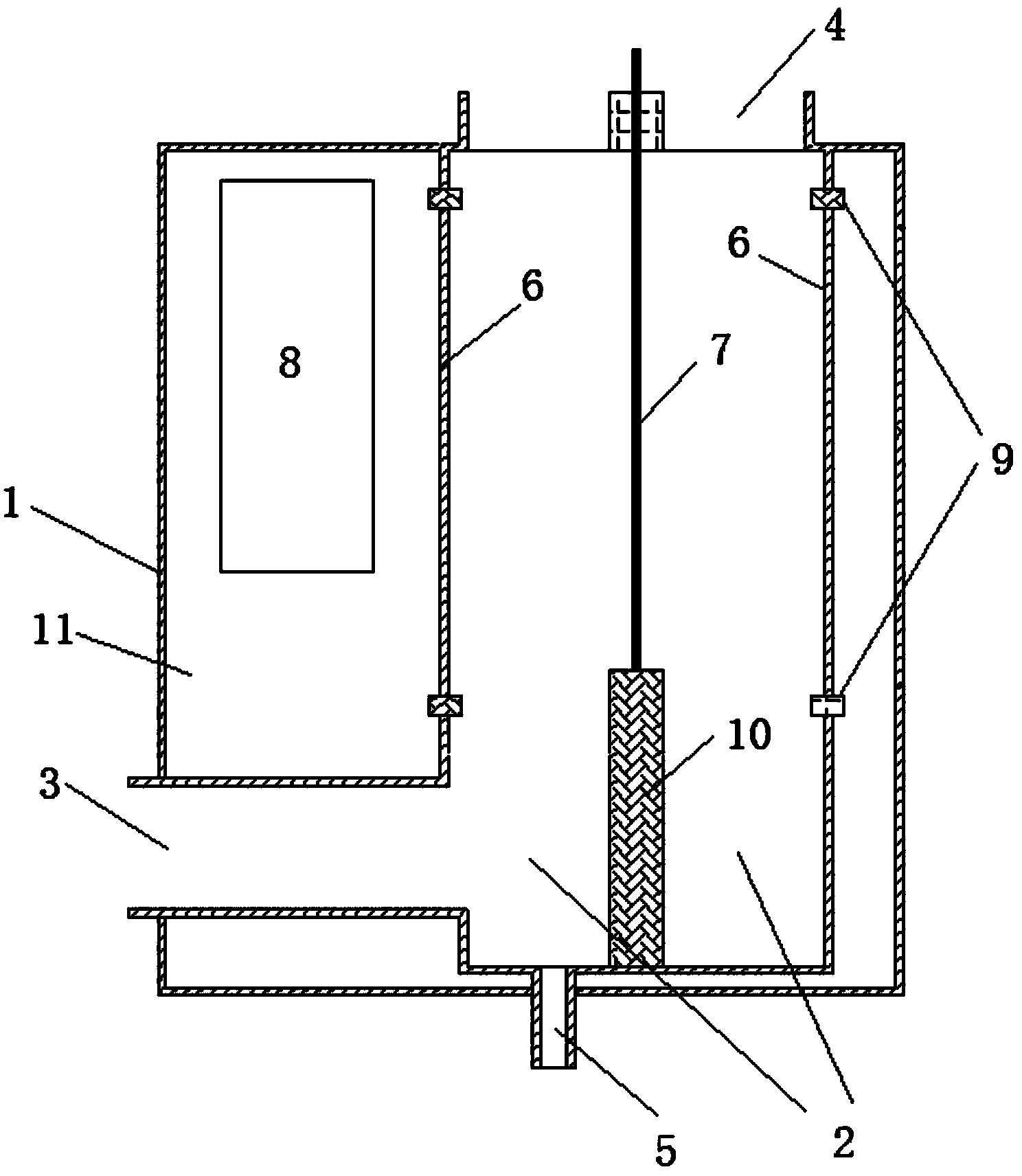

摘要附图
权利要求书
1.一种利用高压电源的污水消泡装置，包括外壳，其特征是，所述外壳 内部设有泡沫容纳腔，所述外壳侧壁下部设有与泡沫容纳腔连通的泡沫进口， 所述外壳顶部设有与泡沫容纳腔连通的气体出口，所述外壳底部设有与泡沫 容纳腔连通的液体排出口;所述外壳内部还设有与外壳绝缘固连的第一电极 和第二电极，所述第一、第二电极分别沿纵向布置，所述第二电极位于泡沫 容纳腔的中部，所述第一电极位于泡沫容纳腔的侧壁或位于第二电极与泡沫 容纳腔侧壁之间;还包括外接高压电的整流器，所述整流器具有正极输出端 和负极输出端;所述正极输出端与第一电极连接且负极输出端与第二电极连 接，或者所述负极输出端与第一电极连接且正极输出端与第二电极连接，与 负极输出端连接的第一或第二电极为等离子电极。
2.根据权利要求1所述利用高压电源的污水消泡装置，其特征是，所述 第一、第二电极的底端分别位于泡沫容纳腔的中部。
3.根据权利要求2所述利用高压电源的污水消泡装置，其特征是，还包 括第一、第二绝缘体;所述第一电极位于泡沫容纳腔的侧壁，并经第一绝缘 体与泡沫容纳腔侧壁固连;所述第二电极底端与第二绝缘体固连，所述第二 绝缘体与泡沫容纳腔底部固连。
4.根据权利要求3所述利用高压电源的污水消泡装置，其特征是，所述 第一电极有两个，所述第二电极有一个，所述第一电极位于第二电极的两侧。
5.根据权利要求1至4任一项所述利用高压电源的污水消泡装置，其特 征是，所述外壳内还设有设备容纳腔，所述整流器位于设备容纳腔内。
6.根据权利要求1至4任一项所述利用高压电源的污水消泡装置，其特 征是，所述外壳接地。
说明书
利用高压电源的污水消泡装置
技术领域
本实用新型涉及一种污水消泡装置，尤其是一种利用高压电源的污水消 泡装置。
背景技术
污水在处理过程中需要经曝气处理，但是曝气后污水会产生大量的泡沫， 严重影响污水的后续处理。
经检索发现，申请号201020617646.1授权公告号CN201882944U的中国 实用新型专利公开了一种污水消泡机，通过叶轮转动产生的离心力，泡沫在 离心力作用下逐渐消去。
申请号201320137343.3授权公告号CN203159271U的中国实用新型专利 公开了一种污水消泡机，主要通过加热器对含泡沫水加热，使水中气体膨胀， 进而使泡沫破裂，实现消泡目的。
申请号201320344590.0授权公告号CN203360037U的中国实用新型专利 公开了一种电热消泡机，一方面将大量泡沫阻挡在金属丝网之外，另一方面 通过加热使泡沫中的气体开始膨胀，使泡沫破裂。
申请人在实践中发现，现有工艺对边输送泡沫污水边进行消泡的需求越 来越明确，而现有技术很难满足该需求。
实用新型内容
本实用新型的目的在于：针对上述现有技术存在的问题，提供一种利用 高压电源的污水消泡装置，结构简单，可以跟泡沫输送设备同时工作，实现 边输送泡沫污水边进行消泡。
为了达到以上目的，本实用新型的技术方案如下：
一种利用高压电源的污水消泡装置，包括外壳，外壳内部设有泡沫容纳 腔，外壳侧壁下部设有与泡沫容纳腔连通的泡沫进口，外壳顶部设有与泡沫 容纳腔连通的气体出口，外壳底部设有与泡沫容纳腔连通的液体排出口;外 壳内部还设有与外壳绝缘固连的第一电极和第二电极，第一、第二电极分别 沿纵向布置，第二电极位于泡沫容纳腔的中部，第一电极位于泡沫容纳腔的 侧壁或位于第二电极与泡沫容纳腔侧壁之间;还包括外接高压电的整流器， 整流器具有正极输出端和负极输出端;正极输出端与第一电极连接且负极输 出端与第二电极连接，或者负极输出端与第一电极连接且正极输出端与第二 电极连接，与负极输出端连接的第一或第二电极为等离子电极。
该结构中，由整流器将高压电转换为高压直流电，并施加于第一、第二 电极，使两电极之间产生高压，等离子电极在高压条件下放电从而迅速消除 泡沫。该结构消泡速率很高，泡沫输送设备将泡沫送入泡沫容纳腔后即能高 速消除泡沫，同时所得无泡沫液体从液体排出口排出，这样即实现了边输泡 沫边消泡的连续作业方式，非常方便。
本实用新型进一步完善的技术方案如下：
优选地，第一、第二电极的底端分别位于泡沫容纳腔的中部。
这样可有效减少电极对消泡后液体的电解，避免无谓消耗能源。
优选地，还包括第一、第二绝缘体;第一电极位于泡沫容纳腔的侧壁， 并经第一绝缘体与泡沫容纳腔侧壁固连;第二电极底端与第二绝缘体固连， 第二绝缘体与泡沫容纳腔底部固连。
这样不仅有效保证了第一、第二电极的支撑，还能有效防止漏电。
优选地，第一电极有两个，第二电极有一个，第一电极位于第二电极的 两侧。
优选地，外壳内还设有设备容纳腔，整流器位于设备容纳腔内。
优选地，外壳接地。
与现有技术相比，本实用新型结构简单，操作方便，能耗小且轻便灵活， 能高速消除泡沫，实现边输送泡沫污水边进行消泡。
