申请日2014.07.29
公开(公告)日2014.12.10
IPC分类号B01D29/03; B01D29/86; B01D29/66; B01D29/56
摘要
本实用新型涉及净化处理设备技术领域，具体涉及一种带桨叶涡流式防堵污水处理器，它包括一处理罐，该处理罐底部设置一底座;所述处理罐的左侧上部设置一进水口，该处理罐右侧底部设置一排出口;所述处理罐顶部设置一连接块，该连接块上设置一旋转电机，该旋转电机的轴端连接一搅拌轴，该搅拌轴穿插过连接块至处理罐3内底部;所述搅拌轴下部设置有对称的桨叶;所述处理罐内上部设置一上层过滤网，该上层过滤网呈左高右低状，其上层过滤网与其右端处水平面之间的夹角为15-28度;它具有结构简单，操作方便，通过两层过滤网，将污水中的绝大多数颗粒过滤掉，并由于采用搅拌轴搅拌使罐内水产生湍流，从而不会使排水口堵塞，提高了污染处理效率。
权利要求书

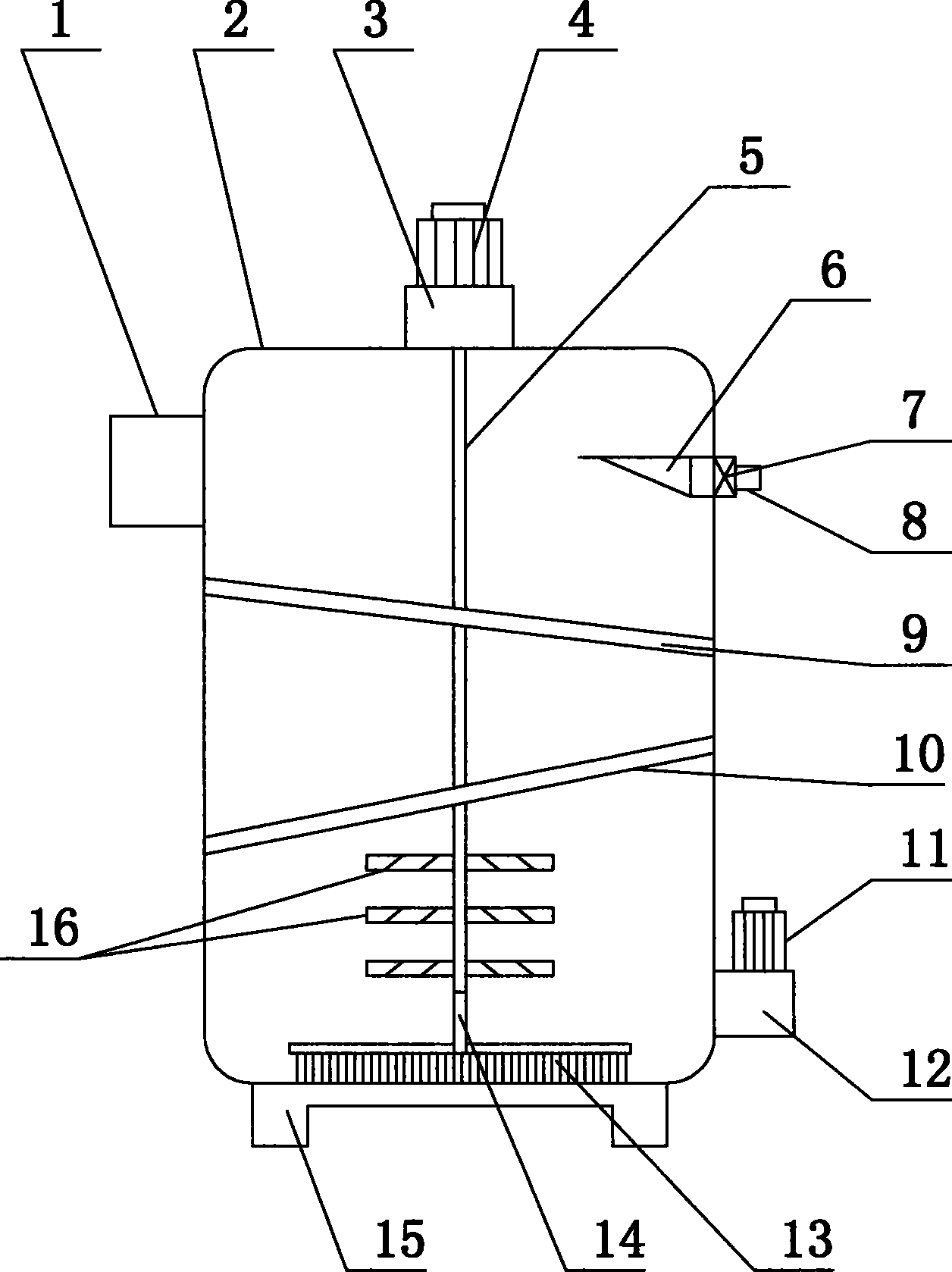

1.一种带桨叶涡流式防堵污水处理器，它包括一处理罐(2)，该处理罐(2)底部设置一底座(15);所述处理罐(2)的左侧上部设置一进水口(1)，该处理罐(2)右侧底部设置一排出口(12);其特征在于：所述处理罐(2)顶部设置一连接块(3)，该连接块(3)上设置一旋转电机(4)，该旋转电机(4)的轴端连接一搅拌轴(5)，该搅拌轴(5)穿插过连接块(3)至处理罐(3)内底部;所述搅拌轴(5)下部设置有对称的桨叶(16);所述处理罐(2)内上部设置一上层过滤网(9)，该上层过滤网(9)呈左高右低状，其上层过滤网(9)与其右端处水平面之间的夹角为15-28度;所述处理罐(2)下部设置一下层过滤网(10)，该下层过滤网(10)呈左低右高状，其下层过滤网(10)与其左端处水平面成15-28度;所述处理罐(2)内壁右侧上部设置一斜向喷头(6)，该处理罐(2外壁右侧上部设置一阀门(7)，该阀门(7)与斜向喷头(6)相连，该阀门(7)外端连接一连接管(8)。
2.根据权利要求1所述的一种带桨叶涡流式防堵污水处理器，其特征在于：所述搅拌轴(5)的底端连接一T形连接杆(14)，该T形连接杆(14)的水平部分杆体底面上设置有清扫刷(13)。
3.根据权利要求1所述的一种带桨叶涡流式防堵污水处理器，其特征在于：所述排出口(12)上设置一电机A(11)。
4.根据权利要求1所述的一种带桨叶涡流式防堵污水处理器，其特征在于：所述排出口(12)内设置一出口过滤网。
5.根据权利要求1所述的一种带桨叶涡流式防堵污水处理器，其特征在于：所述上层过滤网(9)中心处设置有通孔A。
6.根据权利要求1所述的一种带桨叶涡流式防堵污水处理器，其特征在于：所述下层过滤网(10)中心处设置有通孔B。
7.根据权利要求2所述的一种带桨叶涡流式防堵污水处理器，其特征在于：所述清扫刷(13)底端刚好接触至处理罐(2)底部底面上。
说明书
一种带桨叶涡流式防堵污水处理器
【技术领域】
本实用新型涉及净化处理设备技术领域，具体涉及一种带桨叶涡流式防堵污水处理器。
【背景技术】
随着社会发展，各行各业也蓬勃发展起来。各企业产生的污水或废水，直接排入河流，对环境和人们的生态生活产生的非常大的影响。而一些化工或者纸品企业，作为污水产生的重点单位须购买较昂贵的污水处理设备，但是针对一些污水较少，企业内部产生的较少废水，采用上述的设备，成本高，维修费用高，不利于企业的发展。针对于上述污染较轻，污废水较少的企业如何使用简易的成本低的污水处理设备，以达到净化废水的目的，是本实用新型要解决的问题之一。其次，在使用污水处理设备时，由于长时间的使用，其出水口和罐壁底会产生污垢，导致排出不畅，以及功能下降，是本实用新型要解决的问题之二。再次，一些过滤设备，其内设置的过滤网由于没有自清洗功能，因而使用一段时间后，要拆卸来清洗，工作效率低下，因此如何解决上述问题，是本实用新型要解决的问题之三。
【实用新型内容】
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的一种带桨叶涡流式防堵污水处理器，它采用在处理罐的内设置两斜向过滤网，并在该处理罐内设置一带桨叶的搅拌轴，搅拌轴底端设置一清扫刷;它具有结构简单，操作方便，通过两层过滤网，将污水中的绝大多数颗粒过滤掉，并由于采用搅拌轴搅拌使罐内水产生湍流，从而不 会使排水口堵塞，提高了污染处理效率。
本实用新型所述的一种带桨叶涡流式防堵污水处理器，它包括一处理罐，该处理罐底部设置一底座;所述处理罐的左侧上部设置一进水口，该处理罐右侧底部设置一排出口;所述处理罐顶部设置一连接块，该连接块上设置一旋转电机，该旋转电机的轴端连接一搅拌轴，该搅拌轴穿插过连接块至处理罐3内底部;所述搅拌轴下部设置有对称的桨叶;所述处理罐内上部设置一上层过滤网，该上层过滤网呈左高右低状，其上层过滤网与其右端处水平面之间的夹角为15-28度;所述处理罐下部设置一下层过滤网，该下层过滤网呈左低右高状，其下层过滤网与其左端处水平面成15-28度;所述处理罐内壁右侧上部设置一斜向喷头，该处理罐外壁右侧上部设置一阀门，该阀门与斜向喷头相连，该阀门外端连接一连接管。
进一步地，所述搅拌轴的底端连接一T形连接杆，该T形连接杆的水平部分杆体底面上设置有清扫刷。
进一步地，所述排出口上设置一电机A。
进一步地，所述排出口内设置一出口过滤网。
进一步地，所述上层过滤网中心处设置有通孔A。
进一步地，所述下层过滤网中心处设置有通孔B。
进一步地，所述清扫刷底端刚好接触至处理罐底部底面上。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一种带桨叶涡流式防堵污水处理器，它采用在处理罐的内设置两斜向过滤网，并在该处理罐内设置一带桨叶的搅拌轴，搅拌轴底端设置一清扫刷;它具有结构简单，操作方便，通过两层过滤网，将污水中的绝大多数颗粒过滤掉，并由于采用搅拌轴搅拌使罐内水产生湍流，从而不会使排水口堵塞，提高了污染处 理效率。
