申请日2014.06.24
公开(公告)日2014.09.17
IPC分类号C02F9/14
摘要
本发明的目的是提供一种印染废水深度处理中水回用系统，包括气浮池，气浮池的出水端管道连接于中间水池Ⅰ的进水端，中间水池Ⅰ的出水端设通过提升泵管道连接于曝气生物滤池的进水端，曝气生物滤池的出水端连接于中间水池Ⅱ的进水端，中间水池Ⅱ的出水端通过提升泵管道连接于陶粒过滤器的上端进水端，位于陶粒过滤器底部的出水端管道连接于超滤设备的进水端，超滤设备的出水端管道连接于清水池，清水池的出水端连接有离子交换系统，离子交换系统的出水端连接于出水管。废水深度处理系统采用了曝气生物滤池法，回用水处理系统采用了陶粒过滤+超滤深度处理单元组合，能有效提升废水处理系统出水水质，提高中水回用率。

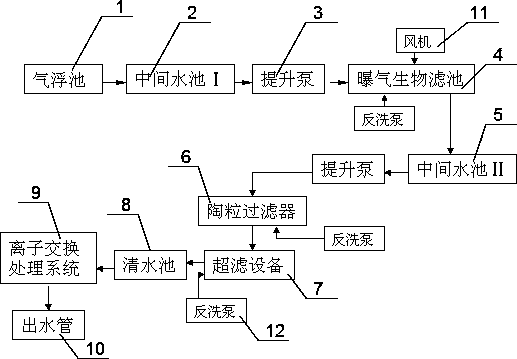

摘要附图
权利要求书
1.一种印染废水深度处理中水回用系统，其特征在于：包括气浮池(1)，气浮池(1)的出水端管道连接于中间水池Ⅰ(2)的进水端，中间水池Ⅰ(2)的出水端设通过提升泵(3)管道连接于曝气生物滤池(4)的进水端，曝气生物滤池(4)的出水端连接于中间水池Ⅱ(5)的进水端，中间水池Ⅱ(5)的出水端通过提升泵(3)管道连接于陶粒过滤器(6)的上端进水端，位于陶粒过滤器(6)底部的出水端管道连接于超滤设备(7)的进水端，超滤设备(7)的出水端管道连接于清水池(8)，清水池(8)的出水端连接有离子交换系统(9)，离子交换系统(9)的出水端连接于出水管(10)。
2.如权利要求1所述的印染废水深度处理中水回用系统，其特征在于：所述曝气生物滤池(4)上设置有进风管道，进风管道上设置有风机(11)。
3.如权利要求1所述的印染废水深度处理中水回用系统，其特征在于：所述曝气生物滤池(4)、陶粒过滤器(6)、超滤设备(7)的出水端一侧设置有反冲洗端口，反冲洗端口上设置有反洗泵(12)。
说明书
印染废水深度处理中水回用系统
技术领域
本发明涉及纱线染色领域，具体涉及一种印染废水深度处理中水回用系统。
背景技术
印染废水属于工业废水中较难治理的一种。由于技术、经济等原因，目前大多数采用的生物—物理治理方法只能达到基本排放要求。虽然在色度上略有下降，但对有机物质只是分解成较小物质，对这些分解产物性质很难控制也很难掌握，无法保证对环境不产生危害。因此如何解决废水深度处理和中水回用，提升废水处理系统出水水质，提高中水回用率的问题显得尤为重要了。
发明内容
针对现有的不足，本发明的目的是提供一种印染废水深度处理中水回用系统，废水深度处理系统采用了曝气生物滤池法，回用水处理系统采用了陶粒过滤+超滤深度处理单元组合，能有效提升废水处理系统出水水质，提高中水回用率。
本发明的目的是提供一种印染废水深度处理中水回用系统，包括气浮池，气浮池的出水端管道连接于中间水池Ⅰ的进水端，中间水池Ⅰ的出水端设通过提升泵管道连接于曝气生物滤池的进水端，曝气生物滤池的出水端连接于中间水池Ⅱ的进水端，中间水池Ⅱ的出水端通过提升泵管道连接于陶粒过滤器的上端进水端，位于陶粒过滤器底部的出水端管道连接于超滤设备的进水端，超滤设备的出水端管道连接于清水池，清水池的出水端连接有离子交换系统，离子交换系统的出水端连接于出水管。
本发明的进一步改进在于：所述曝气生物滤池上设置有进风管道，进风管道上设置有风机。
本发明的进一步改进在于：所述曝气生物滤池、陶粒过滤器、超滤设备的出水端一侧设置有反冲洗端口，反冲洗端口上设置有反洗泵。
回收经废水处理设备处理后的废水从气浮池流入中间水池Ⅰ，再由提升泵提入曝气生物滤池进一步进行生化处理，曝气生物滤池能有效地降低水中的残留的COD，集生物氧化和截留悬浮固体于一体，节省了后续沉淀池(二沉池)，具有容积负荷、水力负荷大，水力停留时间短，所需基建投资少，出水水质好，运行能耗低，运行费用少的特点经曝气生物滤池处理后的水流入中间水池Ⅱ，再有提升泵泵入陶粒过滤器进行深度过滤，主要去除水中的悬浮物，能有效防治前处理工艺中残留的悬浮物及管道中锈蚀物质，保证进水水质符合超滤系统的要求。防止悬浮物堵塞超滤膜孔，延长超滤膜的使用寿命。废水依靠余压进入超滤设备进行膜分离，用于截留水中胶体大小的颗粒，无需加热，能耗低，无需添加化学试剂，无污染;经膜分离后的废水进入原有的清水池备用，再经原有的离子交换系统处理后即可投入生产线使用。
本发明的有益效果：废水深度处理系统采用了曝气生物滤池法，回用水处理系统采用了陶粒过滤+超滤深度处理单元组合，能有效提升废水处理系统出水水质，提高中水回用率。
