申请日2014.11.12
公开(公告)日2015.04.08
IPC分类号C02F9/06; C02F9/04
摘要
本实用新型公开了一种高盐废水分质回用装置，废水调节池经反应池后与沉淀池相接，沉淀池一路出口经浓缩池后接压滤机，另一路出口经中间池后入多介质过滤器，多介质过滤器一路出口经中间水箱后入保安过滤器，另一路出口接废水调节池，保安过滤器出口经阳离子树脂床后入阴离子树脂床或电渗析装置，阳离子树脂床和阴离子树脂床的再生水出口分别接废水调节池，阴离子树脂床或电渗析装置渗析液出口接反渗透膜，反渗透膜一路出口接蒸汽锅炉，另一路出口接废水调节池。处理后的高盐废水可达工业冷却循环水和蒸汽锅炉用水标准，减少了污水排污量，投资少，运行费用低，处理效果好，经阳离子树脂床和电渗析后，出水率可达95%以上，节约了水资源，实现了企业零排放。
权利要求书

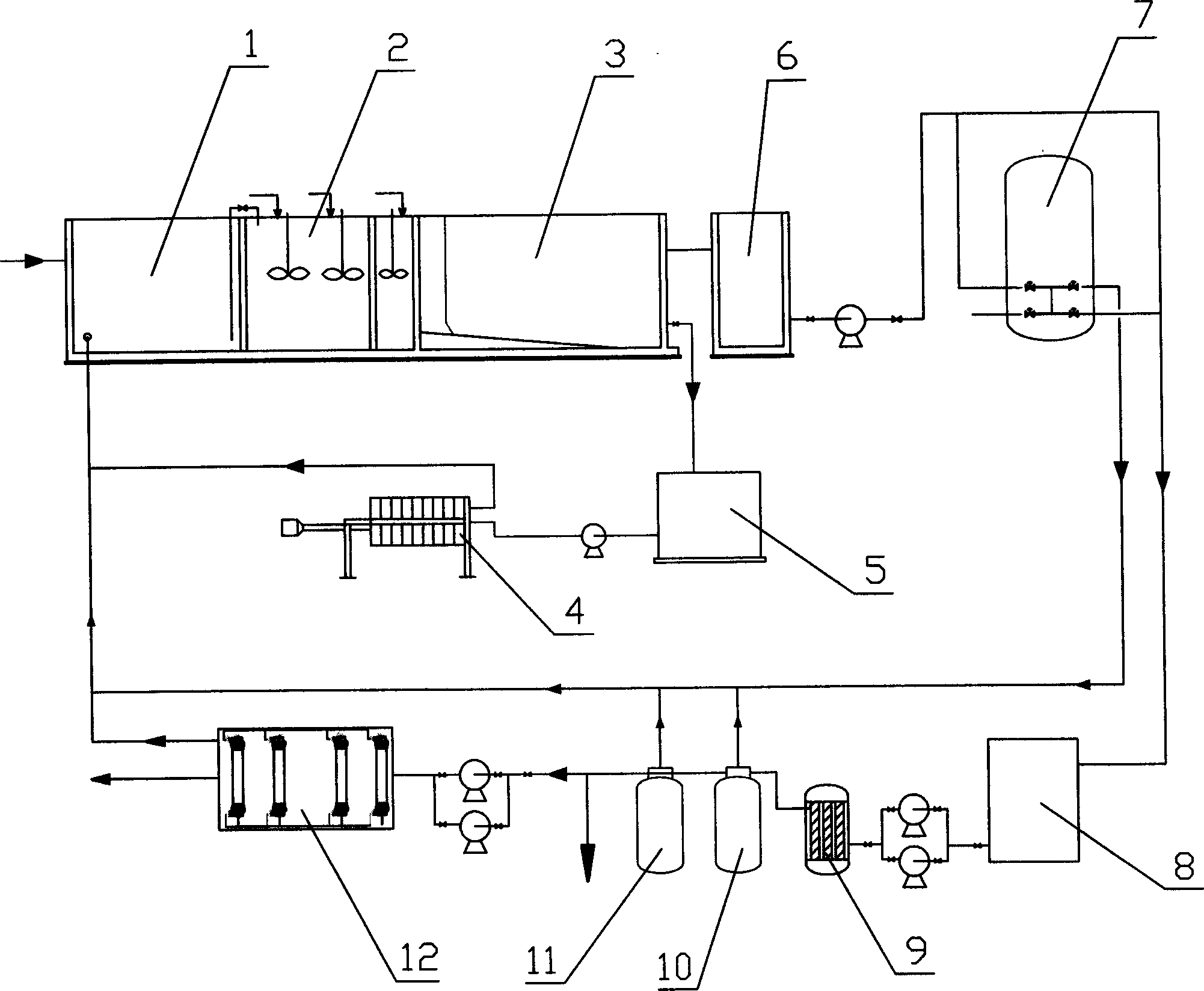

1.一种高盐废水分质回用装置，其特征在于废水调节池(1)经反应池(2) 后与平流沉淀池(3)相接，平流沉淀池(3)一路出口经污泥浓缩池(5)后接 压滤机(4)，另一路出口经中间池(6)后入多介质过滤器(7)，多介质过滤器 (7)一路出口经中间水箱(8)后入保安过滤器(9)，另一路出口接废水调节 池(1)底部入口，保安过滤器(8)出口经阳离子树脂床(10)后入阴离子树 脂床(11)或电渗析装置(13)，阳离子树脂床(10)和阴离子树脂床(11)的 再生水出口分别接废水调节池(1)底部入口，阴离子树脂床(11)或电渗析装 置(13)渗析液出口接反渗透膜(12)，反渗透膜(12)一路出口接蒸汽锅炉， 反渗透膜(12)另一路出口接废水调节池(1)底部入口。
2.根据权利要求1所述的高盐废水分质回用装置，其特征在于所述电渗析 装置(13)一路出口依次经阳离子树脂床(10a)、阻垢剂罐(14)后接电渗析 装置(15)，另一路出口直接接电渗析装置(15)，电渗析装置(15)一路出口 依次经阳离子树脂床(10b)、阻垢剂罐(14a)后接电渗析装置(16)，另一路 出口直接接电渗析装置(16)，电渗析装置(16)出口接反渗透膜(12)。
3.根据权利要求1所述的高盐废水分质回用装置，其特征在于所述平流沉 淀池(3)经二氧化碳反应池(17)后接另一平流沉淀池(31)，平流沉淀池(31) 出口经中间池(6)后入多介质过滤器(7)。
说明书
一种高盐废水分质回用装置
技术领域
本实用新型涉及污水处理后高盐废水再处理成生产回用水的分质回用装 置。
背景技术
目前工业生产的高盐废水在加入中强碱、强碱后絮凝沉淀，絮凝沉淀后的 上清液经过滤器过滤，过滤后直接通过反渗透膜，通过膜的分离提取、纯化与浓 缩达到深度除盐的目的，产水率达到80%左右。此方法的特点是节能，相比蒸 馏技术能耗仅为1/40，但是在过滤器仅去除悬浮，过滤后的水通过膜很容易把 膜堵死，换膜率高，运行成本高，高浓水量大。因而改善过滤后水质，增大产 水率，减少运行成本成为亟待解决的问题。
发明内容
根据处理后污水中含盐量的不同，本实用新型提供一种将水中盐分去除达 到生产回用的分质回用装置。
为实现本实用新型目的，这种高盐废水分质回用装置其特征在于废水调节 池经反应池后与平流沉淀池相接，平流沉淀池一路出口经污泥浓缩池后接压滤 机，另一路出口经中间池后入多介质过滤器，多介质过滤器一路出口经中间水 箱后入保安过滤器，另一路出口接废水调节池底部入口，保安过滤器出口经阳 离子树脂床后入阴离子树脂床或电渗析装置，阳离子树脂床和阴离子树脂床的 再生液出口分别接废水调节池底部入口，阴离子树脂床或电渗析装置渗析液出 口接反渗透膜，反渗透膜一路出口接蒸汽锅炉，反渗透膜另一路出口接废水调 节池底部入口。
所述平流沉淀池经二氧化碳反应池后接另一平流沉淀池，该平流沉淀池出 口经中间池后入多介质过滤器。
本实用新型取得的技术进步：
采用本实用新型处理经污水处理后的高盐废水，可使处理后的高盐废水达 到工业冷却循环水和蒸汽锅炉用水标准，达到高盐水的零排放标准实现高盐水 分质回用的目的，克服了现有技术存在的弊端。
本实用新型处理高盐废水经加碱处理去除水中碳酸钙和氢氧化镁硬度后絮 凝沉淀，絮凝沉淀后的上清液经多介质过滤器和保安过滤器处理去除悬浮物后 经阳树脂和阴树脂床去除阴阳离子可去除水中大部分分子物质，后过电渗析和 膜。经阴阳床后可节省电渗析和膜的运行成本，出水率高，电渗析和膜的浓水 可以返回调节池循环处理，减少浓水排放量，再生阳离子树脂和阴离子树脂的 废水90%以上可回收至调节池进行再处理，可节省水资源，减少排污量，投资 少，运行费用低，处理效果好，可使处理后的高盐废水达到工业冷却循环水和 蒸汽锅炉用水标准，同时电渗析排污水进入晾晒池或浇洒粉煤灰实现了企业的 污水零排放。
