申请日2014.06.09
公开(公告)日2014.09.10
IPC分类号C02F9/02; C02F1/38; B04C5/26
摘要
一种原生污水液固暂离轻重分开双级旋流防阻机，它涉及一种污水防阻机。本发明为了解决现有污水防阻机性能和可靠性均较低，无可靠地连续除污装置的问题。本发明一种原生污水液固暂离轻重分开双级旋流防阻机，其包括原生污水液固暂离重质旋流除污器和原生污水液固暂离轻质旋流除污器;其中，所述原生污水液固暂离重质旋流除污器包括第一污水入口、第一圆柱段、第一圆锥段、引射器和第一溢流管;所述原生污水液固暂离轻质旋流除污器包括第二污水入口、第二圆柱段、第二圆锥段、清水出口、第二溢流管和第二引射器。本发明用于污水的除污和防阻。
摘要附图
权利要求书

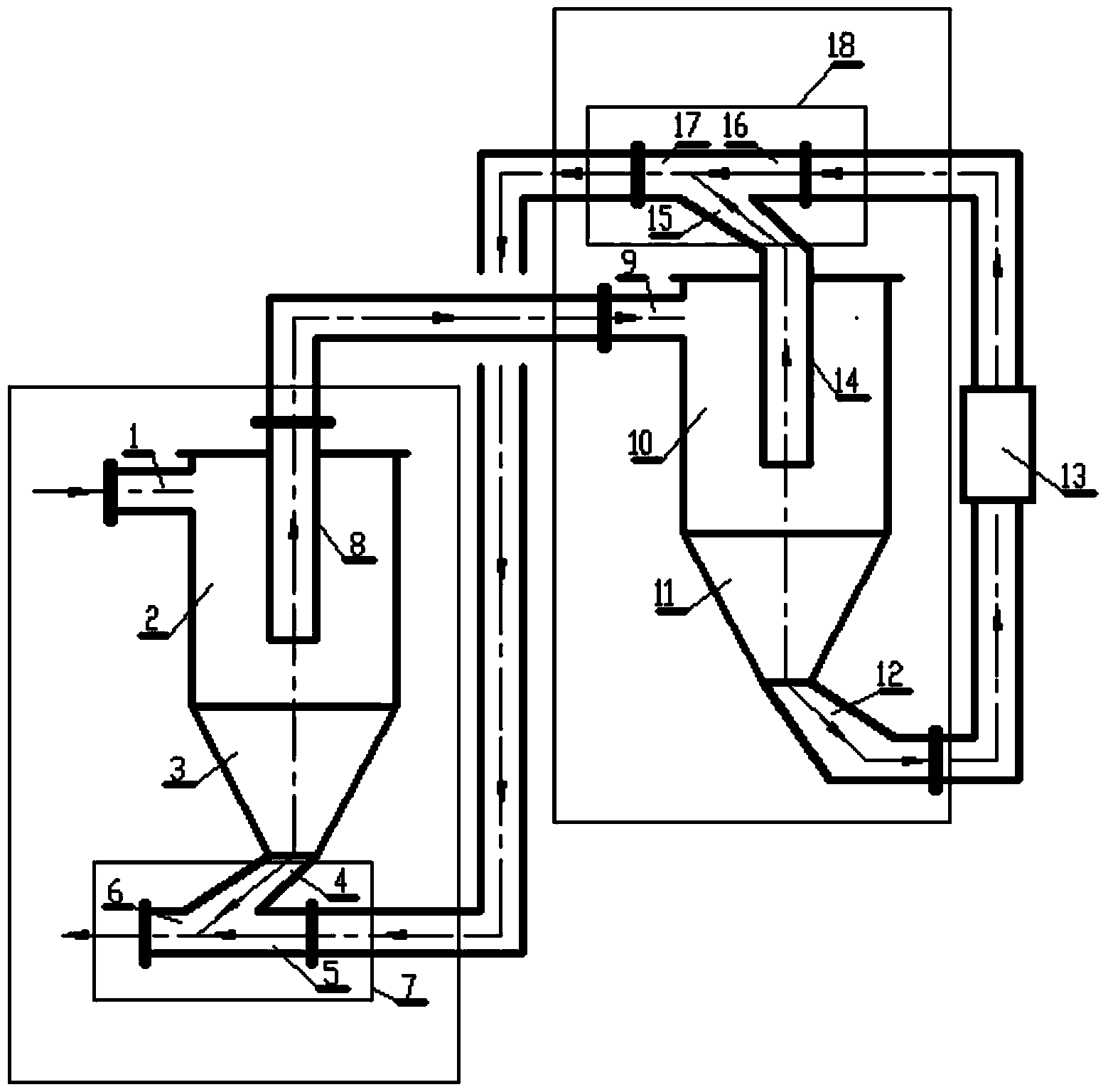

1.一种原生污水液固暂离轻重分开双级旋流防阻机，其特征在于，其包括原生污水液 固暂离重质旋流除污器和原生污水液固暂离轻质旋流除污器;其中，所述原生污水液固暂 离重质旋流除污器包括第一污水入口(1)、第一圆柱段(2)、第一圆锥段(3)、第一引射器(7) 和第一溢流管(8);所述原生污水液固暂离轻质旋流除污器包括第二污水入口(9)、第二圆柱 段(10)、第二圆锥段(11)、清水出口(12)、第二溢流管(14)和第二引射器(18);第一污水入口 (1)位于第一圆柱段(2)一侧的上方，第一圆柱段(2)下端和第一圆锥段(3)上端相连，第一圆锥 段(3)底端设有第一引射器(7)，第一溢流管(8)从第一圆柱段(2)顶端伸入其内部;第二污水入 口(9)位于第二圆柱段(10)一侧的上方，第二圆柱段(10)下端和第二圆锥段(11)上端相连，第 一圆锥段(3)底端设有第一引射器(7)，第二溢流管(14)下端伸入第二圆柱段(10)内部，上端设 有第二引射器(18)，第二引射器(18)与第二圆锥段(11)下端伸出的第二清水出口(12)相连通， 第一溢流管(8)与第二污水入口(9)相连通。
2.根据权利要求1所述的原生污水液固暂离轻重分开双级旋流防阻机，其特征在于， 第一引射器(7)包括第一排污管(4)、第一引射器入口(5)和第一引射器出口(6)。
3.根据权利要求2所述的原生污水液固暂离轻重分开双级旋流防阻机，其特征在于， 第二引射器(18)包括第二排污管(15)、第二引射器入口(16)和第二引射器出口(17)。
4.根据权利要求2所述的原生污水液固暂离轻重分开双级旋流防阻机，其特征在于， 第一排污管(4)设于第一圆锥段(3)底端且与第一引射器入口(5)和第一引射器出口(6)连通。
5.根据权利要求4所述的原生污水液固暂离轻重分开双级旋流防阻机，其特征在于， 第二排污管(15)设于第二溢流管(14)上端且与第二引射器入口(16)和第二引射器出口(17)连 通。
6.根据权利要求5所述的原生污水液固暂离轻重分开双级旋流防阻机，其特征在于， 清水出口(12)与第二溢流管(14)之间的管路上设有一换热器(13)。
7.根据权利要求5或6所述的原生污水液固暂离轻重分开双级旋流防阻机，其特征在 于，第一圆柱段(2)与第一圆锥段(3)一体成型。
8.根据权利要求7所述的原生污水液固暂离轻重分开双级旋流防阻机，其特征在于， 第二圆柱段(10)与第二圆锥段(11)一体成型。
9.根据权利要求8所述的原生污水液固暂离轻重分开双级旋流防阻机，其特征在于， 第二排污管(15)与第二圆柱段(10)上表面之间呈夹角，清水出口(12)与第二圆锥段(11)下端连 通且呈夹角。
10.根据权利要求9所述的原生污水液固暂离轻重分开双级旋流防阻机，其特征在于， 第一排污管(4)与第一圆锥段(3)下端连通且呈夹角。
说明书
一种原生污水液固暂离轻重分开双级旋流防阻机
技术领域
本发明涉及一种污水防阻机，具体涉及一种原生污水液固暂离轻重分开双级旋流防阻机。
背景技术
目前我国专利申请和开发的污水防阻机有：旋转椭圆管污水过滤器、水力连续自清污水防阻机、旋转板式自动除污取水装置、旋转筒式自动除污取水装置、开式循环集成式污水取水装置、内置弹簧清污器的污水壳管换热器、自除污除污型污水换热器、原生污水液固暂离双级旋流防阻机等。
旋转椭圆管污水过滤器由电动机带动旋转椭圆管转动，污水进入腔体内由孔板过滤，孔板上的污杂物在旋转椭圆管的作用下由排污孔排除。在实际运行过程中，此系统旋转椭圆管与孔板之间有一定的间隙，长时间运行后在腔体内会沉积大量的污杂物，同时污水的排污量较大。
水力连续自清污水防阻机由外部固定壳体及筒形格栅及相应的挡板组成，壳体内部被挡板分成供水区和回水区，而供水区和回水区都被圆筒形格栅分为筒内区和筒外区，圆筒形格栅连接传动装置，运行时不停转动，其网眼的位置在供水区和回水区上交换。运行时，污水由污水一级泵打入筒外供水区，经过滤格栅的网眼后进入筒内供水区，污杂物阻隔在格栅外部，同时污水过滤后再经污水二级泵送入污水换热器，经换热器回到筒内回水区，然后经过格栅网眼进入筒外回水区，带走格栅上的杂质，实现反冲。供水区的面积大于回水区，这样回水区流速高，便于实现有效的反冲洗。但该装置存在较大的旁通，实测表明，该装置存在41.9%的支路旁通和21.5%的回流旁通。旁通导致一次泵的功耗加大，同时降低二次水出水温差，使换热器的工况变差。此外，该装置消耗部分能量，并使得系统增加了一级水泵。
旋转板式自动除污取水装置采用了锥体或球冠形孔板过滤盘和与之配合的斜口椭圆形吸水管口和排水管口，避免了取水装置中吸、排水管口处的污水短路问题。旋转筒式自动除污取水装置依靠重力取水，避免了吸、排水管口处的低位冷热源短路问题。由于没有原型机或工程应用，具体性能尚未得知。
开式循环集成式污水取水装置能在常压下运行，设备自身阻力损失小，无动密封与泄漏问题，此装置既适用于污水热能间接取水系统，也适用于污水热能直接取水系统。但装 置体积较大，并未报到样机或原型机。
具有自动除污功能的污水换热器污水走壳程，循环水走管程，在原有的壳管式换热器的基础上加一中间转轴。折流板设置成独立体，并与中间转轴以螺纹相连。折流板与换热管相连接的地方设有除污橡胶垫，当运行一段时间，壳程结垢后，人工转动中间转轴，通过正转反转能够实现折流板的左右移动。折流板刮擦换热管实现自动除污。但实验结果表明，折流板的左右移动较为困难。
综上所述，现有污水防阻机虽已有多个专利或样机，但性能和可靠性均有待提升。部分污水防阻机按照先分离污杂物、再清理过滤装置的原理设计或者仅局限于机械过滤原理，尚没有可靠地连续除污装置。
发明内容
本发明的目的是为了解决现有污水防阻机性能和可靠性均较低，无可靠地连续除污装置的问题。进而提供一种原生污水液固暂离轻重分开双级旋流防阻机。
本发明的技术方案是：一种原生污水液固暂离轻重分开双级旋流防阻机，其包括原生污水液固暂离重质旋流除污器和原生污水液固暂离轻质旋流除污器;其中，所述原生污水液固暂离重质旋流除污器包括第一污水入口、第一圆柱段、第一圆锥段、第一引射器和第一溢流管;所述原生污水液固暂离轻质旋流除污器包括第二污水入口、第二圆柱段、第二圆锥段、清水出口、第二溢流管和第二引射器;第一污水入口位于第一圆柱段一侧的上方，第一圆柱段下端和第一圆锥段上端相连，第一圆锥段底端设有引射器，第一溢流管从第一圆柱段顶端伸入其内部;第二污水入口位于第二圆柱段一侧的上方，第二圆柱段下端和第二圆锥段上端相连，第一圆锥段底端设有引射器，第一溢流管从第一圆柱段顶端伸入其内部，第二溢流管下端伸入第二圆柱段内部，上端设有第二引射器，第二引射器与第二圆锥段下端伸出的第二清水出口相连通，第一溢流管与第二污水入口相连通。
本发明与现有技术相比具有以下效果：
1、本发明的原生污水液固暂离轻重分开双级旋流防阻机通过两个旋流防阻机的串联，利用惯性离心力在串联的旋流防阻机中依次去除原生污水中比水密度大的重质污杂物和比水密度小的轻质污杂物。解决现有污水防阻机性能和可靠性均较低的问题。
2、本发明的原生污水液固暂离轻重分开双级旋流防阻机将污杂物由换热后的排水带走，通过部分回流的方法，起到暂时分离污杂物，然后带走污杂物的效果。解决现有污水防阻机无可靠地连续除污装置的问题。
3、本发明的原生污水液固暂离轻重分开双级旋流防阻机作为一种固液分离的设备， 具有单位容积处理能力高、分离效率高、能耗小，分离时间短、占地面积小、机动性好等优点。
4、本发明的原生污水液固暂离轻重分开双级旋流防阻机有效地解决了城市污水热能资源化中阻塞污染的难题，使得污水能够更好的作为热泵的低位热源，拓宽了水源热泵的应用基础，是对热泵技术重要的发展。
