申请日2014.05.20
公开(公告)日2014.09.24
IPC分类号C02F7/00
摘要
本实用新型公开了一种地埋式污水处理换气系统曝气设备保护装置，设置在地埋式污水处理设备上盖上，包括外防护罩、内防护罩、连接轴、卡盘、端帽、防雨罩和支架，支架设置在地埋式污水处理设备上盖上方、风机的下方，外防护罩和内防护罩通过支架固定，内防护罩将风机包围在中间，所述外防护罩的上沿设有外沿边，该外沿边上设有多个螺纹孔，连接轴通过其下端螺纹及该螺纹孔与外防护罩连接，防雨罩通过连接轴罩覆在外防护罩的上方、并通过卡盘和端帽紧固。本实用新型能有效实现对污水处理曝气设备的保护作用，有效延长曝气设备的使用寿命又能省去建造设备间的费用，具有良好的市场应用前景。
权利要求书

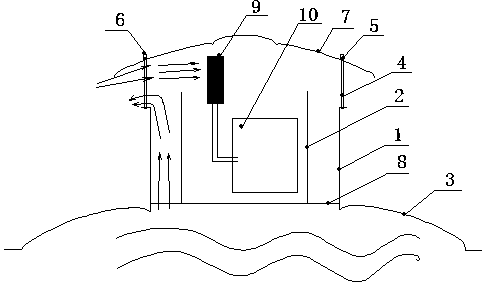

1.一种地埋式污水处理换气系统曝气设备保护装置，设置在地埋式污水处理设备上盖(3)上，其特征在于：包括外防护罩(1)、内防护罩(2)、连接轴(4)、卡盘(5)、端帽(6)、防雨罩(7)和支架(8)，支架(8)设置在地埋式污水处理设备上盖(3)上方、风机(10)的下方，外防护罩(1)和内防护罩(2)通过支架固定，内防护罩(2)将风机(10)围在中间，所述外防护罩(1)的上沿设有外沿边，该外沿边上设有螺纹孔，连接轴(4)通过其下端螺纹与外防护罩(1)连接，防雨罩(7)通过连接轴(4)罩覆在外防护罩(1)的上方、并通过卡盘(5)和端帽(6)紧固。
2.根据权利要求1所述的地埋式污水处理换气系统曝气设备保护装置，其特征在于：所述外防护罩(1)为圆筒形，内防护罩(2)为方形筒体。
说明书
地埋式污水处理换气系统曝气设备保护装置
技术领域
本实用新型涉及一种污水处理换气系统曝气设备保护装置，属于水处理设备技术领域。
背景技术
随着人们对水资源保护意识的增强，小型污水处理设备尤其是地埋式一体化污水处理设备的使用愈来愈多。大部分地埋式污水处理对曝气设备设置单独的设备间，以实现对污水处理曝气设备的防护，加大了污水站的投资费用。部分污水处理设备直接将曝气设备架立在设备的检查井上，这样可省去建造设备房的的费用。但是由于设备内长期含有污水，空气相对湿度大，加上空间密闭 ，散热性差，密闭空间内含有的污水处理产物如硫化氢等气体，这种气体的循环使用大大缩短曝气设备的使用寿命。
发明内容
本实用新型所要解决的技术问题是针对现有技术存在的缺陷，提供一种污水处理换气系统曝气设备保护装置，即可有效实现对污水处理曝气设备的保护作用，又能省去建造设备间的费用。
为解决这一技术问题，本实用新型提供了一种地埋式污水处理换气系统曝气设备保护装置，设置在地埋式污水处理设备上盖上，包括外防护罩、内防护罩、连接轴、卡盘、端帽、防雨罩和支架，支架设置在地埋式污水处理设备上盖上方、风机的下方，外防护罩和内防护罩通过支架固定，内防护罩将风机包围在中间，所述外防护罩的上沿设有外沿边，该外沿边上设有多个螺纹孔，连接轴通过其下端螺纹及该螺纹孔与外防护罩连接，防雨罩通过连接轴罩覆在外防护罩的上方、并通过卡盘和端帽紧固。
所述外防护罩为圆筒形，内防护罩为方形筒体。
有益效果：本实用新型能有效实现对污水处理曝气设备的保护作用，有效延长曝气设备的使用寿命又能省去建造设备间的费用，具有良好的市场应用前景。
