申请日2014.06.06
公开(公告)日2014.09.24
IPC分类号B03C3/78; C02F103/18; C02F1/66; B01D53/18
摘要
本发明涉及环保技术领域，特别是指一种湿式电除尘器清灰喷淋水的循环水处理系统，主要应用于湿式电除尘器的清灰系统，利用喷淋水清灰，喷淋排水循环利用。它包括喷淋水系统和循环水处理系统;喷淋水系统由阳极板喷淋管路、阴极线喷淋管路和气体均布板喷淋管路三部分组成;循环水处理系统主要包括：循环水箱、循环水泵、自清洗过滤器、补充水箱、补充水泵、排水箱、排水泵、碱储罐、碱计量泵;本发明的优点在于：此装置由喷淋水系统和循环水处理系统组成，喷淋水系统通过选择适合的喷嘴类型和喷嘴孔径，并经过合理的管道布置和喷嘴布置，可以确保极板极线的清洗效果，从而替代了传统的机械振打。

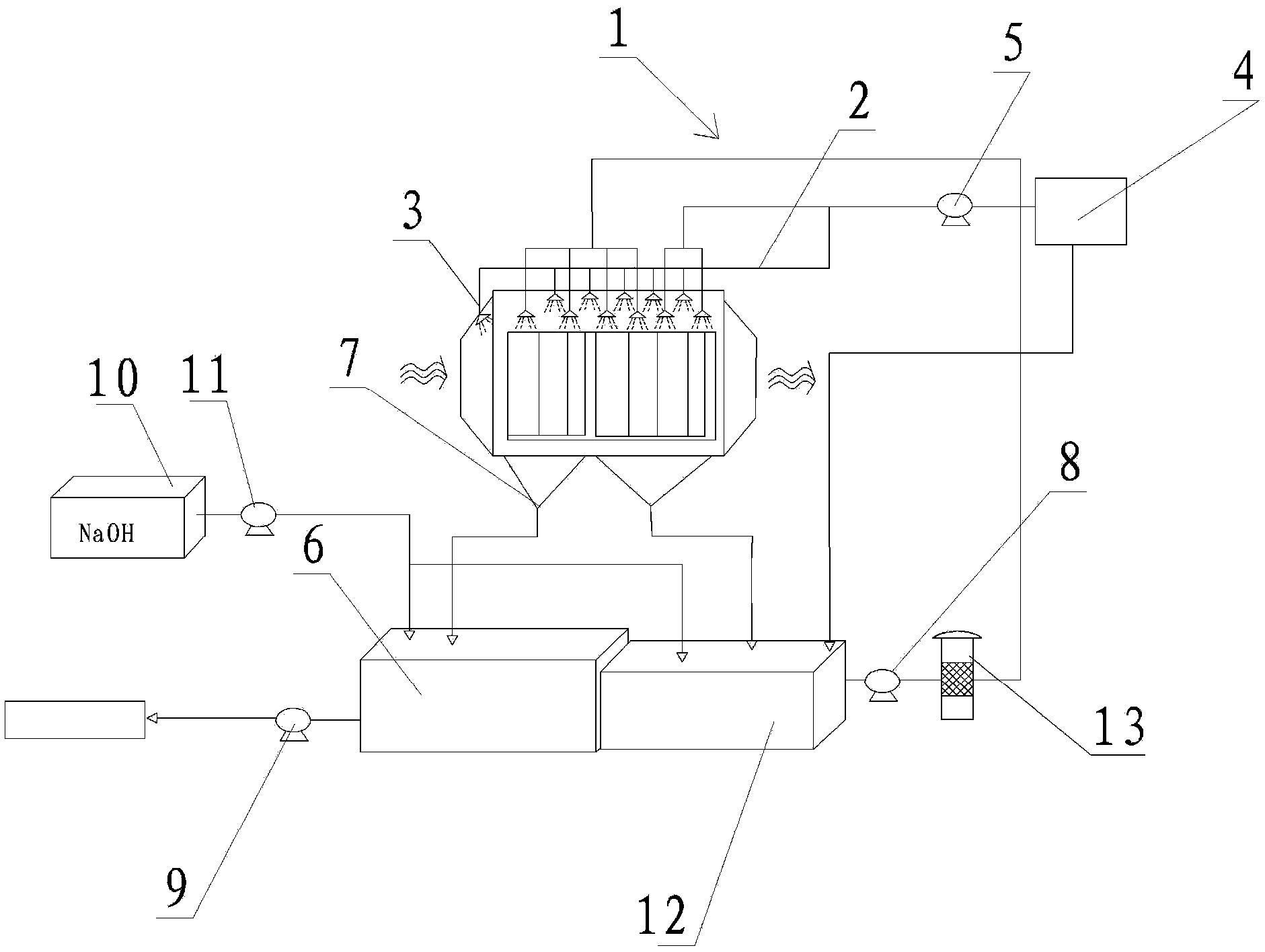

摘要附图
权利要求书
1.一种湿式电除尘器清灰喷淋水的循环水处理系统，包括喷淋水系统和循 环水处理系统;
喷淋水系统由阳极板喷淋管路、阴极线喷淋管路和气体均布板喷淋管路三 部分组成;阳极板喷淋是在WESP正常工作状态下连续喷淋，主要清除阳极板 收集的粉尘和吸收SO3气体，其分为两条供水支路，一条来自补充水箱，另一 条来自循环水箱;阴极线和气体均布板喷淋管路主要是清除阴极线和气体均布 板上的粉尘，其供水来自补充水泵;阳极板喷淋管路末端设有循环回路，回路 总管上设置一个电动开关阀，正常运行时此阀关闭，阳极板喷淋支管路冲洗时 此阀打开，用于管路冲洗的排水，此冲洗回路与排水箱的进口连接;喷淋水系 统中收集粉尘的喷淋水汇集到灰斗内，通过管道分别流入循环水箱和排水箱;
循环水处理系统主要包括：循环水箱、循环水泵、补充水箱、补充水泵、 排水箱、排水泵、碱储罐、碱计量泵;
所述的循环水箱的出口与循环水泵的进口连接;循环水泵的出口与自清洗 过滤器的进口连接，自清洗过滤器的出口与WESP内部循环水喷淋总管的进口 连接;补充水箱的出口与补充水泵的进口连接;补充水泵的出口与WESP内部 补充水喷淋总管的进口连接;WESP的灰斗的出口与循环水箱和排水箱的进口连 接;排水箱的出口与排水泵的进口连接;;碱储罐的出口与碱计量泵的进口连接; 碱计量泵的出口与排水箱的进口和循环水箱的进口连接;排水箱和循环水箱是 连通的。
2.根据权利要求1中所述的一种湿式电除尘器清灰喷淋水的循环水处理系 统，其特征在于，排水箱和循环水箱上部是连通的，两个水箱的水来自不同的 灰斗，其水里的粉尘浓度也不相同。
3.根据权利要求1中所述的一种湿式电除尘器清灰喷淋水的循环水处理系 统，其特征在于，阳极板喷淋管路设在极板上部。
4.根据权利要求1中所述的一种湿式电除尘器清灰喷淋水的循环水处理系 统，其特征在于，阴极线喷淋管路设在阳极板上部。
5.根据权利要求1中所述的一种湿式电除尘器清灰喷淋水的循环水处理系 统，其特征在于，气体均布板喷淋管路布置在距气体均布板0.3m-0.4m处。
6.根据权利要求1中所述的一种湿式电除尘器清灰喷淋水的循环水处理系 统，其特征在于，阳极板喷淋管路上的喷嘴选择孔径2.6mm，每两块极板间设 置两个喷嘴。
7.根据权利要求1中所述的一种湿式电除尘器清灰喷淋水的循环水处理系 统，其特征在于，阴极线喷淋管路喷嘴选择孔径5.3mm，喷嘴每隔1.5m设置一 个喷嘴，气体均布板喷淋管路上的喷嘴选择孔径12.3mm，喷嘴每隔1.0m设置 一个喷嘴。
8.根据权利要求6中所述的一种湿式电除尘器清灰喷淋水的循环水处理系 统，其特征在于，阳极板喷淋的每条支路都设有电动阀门。
说明书
一种湿式电除尘器清灰喷淋水的循环水处理系统
技术领域
本发明涉及环保技术领域，特别是指一种湿式电除尘器清灰喷淋水的循环 水处理系统，主要应用于湿式电除尘器的清灰系统，利用喷淋水清灰，喷淋排 水循环利用。
背景技术
湿式电除尘器是一种用来处理含湿气体的高压静电除尘设备，主要用来除去 含湿气体中的尘、酸雾、水滴、气溶胶、臭味、PM2.5等有害物质，是治理大 气粉尘污染的理想设备。湿式电除尘器采用液体冲刷集尘极表面来进行清灰， 可有效收集微细颗粒物(PM2.5粉尘、SO3酸雾、气溶胶)、重金属(Hg、As、 Se、Pb、Cr)、有机污染物(多环芳烃、二恶英)等。使用湿式电除尘器后含湿 烟气中的烟尘排放可达10mg/m3甚至5mg/m3以下，收尘性能与粉尘特性无关， 适用于含湿烟气的处理，尤其适用在电厂、钢厂湿法脱硫之后含尘烟气的处理 上，湿式电除尘器使用喷淋水清灰装置，通过上部喷水在集尘极上形成连续水 膜，将捕集的粉尘冲洗到灰斗中，随水排出，有效的避免了振打清灰的二次扬 尘现象，并大大降低出口的粉尘浓度。然而喷淋水清灰装置需要大量的洁净水 资源，对于我们这样一个缺水的国家，大量的水排掉无疑是太大的浪费。
发明内容
本发明的目的是针对上述问题，提供一种解决PM2.5、酸雾和石膏雨的问 题，传统的电除尘器已无法满足处理需求，弥补了湿式电除尘器在我国大型燃 煤机组上的应用空白。水经过循环处理，不仅得到了极好的除尘效果，其循环 水也达到了100%的利用率，而且循环水处理工艺简单，设备成本低、占地面积 小，项目投资小、建设快，日常生产运行成本不高，适合大型湿式电除尘器推 广使用。
为达到上述目的，本发明采用了下列技术方案：一种湿式电除尘器清灰喷 淋水的循环水处理系统，包括喷淋水系统和循环水处理系统;
喷淋水系统由阳极板喷淋管路、阴极线喷淋管路和气体均布板喷淋管路三 部分组成;阳极板喷淋是在WESP正常工作状态下连续喷淋，主要清除阳极板 收集的粉尘和吸收SO3气体，其分为两条供水支路，一条来自补充水箱，另一 条来自循环水箱;阴极线和气体均布板喷淋管路主要是清除阴极线和气体均布 板上的粉尘，其供水来自补充水泵;阳极板喷淋管路末端设有循环回路，回路 总管上设置一个电动开关阀，正常运行时此阀关闭，阳极板喷淋支管路冲洗时 此阀打开，用于管路冲洗的排水，此冲洗回路与排水箱的进口连接;喷淋水系 统中收集粉尘的喷淋水汇集到灰斗内，通过管道分别流入循环水箱和排水箱;
循环水处理系统主要包括：循环水箱、循环水泵、补充水箱、补充水泵、 排水箱、排水泵、碱储罐、碱计量泵;
所述的循环水箱的出口与循环水泵的进口连接;循环水泵的出口与自清洗 过滤器的进口连接，自清洗过滤器的出口与WESP内部循环水喷淋总管的进口 连接;补充水箱的出口与补充水泵的进口连接;补充水泵的出口与WESP内部 补充水喷淋总管的进口连接;WESP的灰斗的出口与循环水箱和排水箱的进口连 接;排水箱的出口与排水泵的进口连接;;碱储罐的出口与碱计量泵的进口连接; 碱计量泵的出口与排水箱的进口和循环水箱的进口连接;排水箱和循环水箱是 连通的。
在上述的一种湿式电除尘器清灰喷淋水的循环水处理系统中，排水箱和循 环水箱上部是连通的，两个水箱的水来自不同的灰斗，其水里的粉尘浓度也不 相同。
在上述的一种湿式电除尘器清灰喷淋水的循环水处理系统中，阳极板喷淋 管路设在极板上部。
在上述的一种湿式电除尘器清灰喷淋水的循环水处理系统中，阴极线喷淋 管路设在阳极板上部。
在上述的一种湿式电除尘器清灰喷淋水的循环水处理系统中，气体均布板 喷淋管路布置在距气体均布板0.3m-0.4m处。
在上述的一种湿式电除尘器清灰喷淋水的循环水处理系统中，阳极板喷淋 管路上的喷嘴选择孔径2.6mm，每两块极板间设置两个喷嘴。
在上述的一种湿式电除尘器清灰喷淋水的循环水处理系统中，阴极线喷淋 管路喷嘴选择孔径5.3mm，每隔1.5m设置一个喷嘴，气体均布板喷淋管路上的 喷嘴选择孔径12.3mm，每隔1.0m设置一个喷嘴。
在上述的一种湿式电除尘器清灰喷淋水的循环水处理系统中，阳极板喷淋 的每条支路都设有电动阀门。
与现有技术相比，本发明的优点在于：此装置由喷淋水系统和循环水处理 系统组成，喷淋水系统通过选择适合的喷嘴类型和喷嘴孔径，并经过合理的管 道布置和喷嘴布置，可以确保极板极线的清洗效果，从而替代了传统的机械振 打;循环水处理系统将喷淋收尘后的水进行加碱中和处理，经过滤后循环喷淋 使用，使得排放水量降到最低值，实现了循环水利用的最大化。
