申请日2014.04.17
公开(公告)日2014.11.05
IPC分类号C02F1/74
摘要
本实用新型公开了一种污水处理的节能排气装置，包括通风管道和位于通风管道顶端的太阳能排风扇，其特征是所述太阳能排风扇旁设有雨水收集装置，所述雨水收集装置连接排水管道，所述排水管道连接曝气氧化池。使用本结构的排气装置，不仅能够通过排气装置的本身结构采集雨水用于氧化池曝气，同时通过旋转挡片回收动力存储，与太阳能排风扇配合使用，真正做到环保节能。

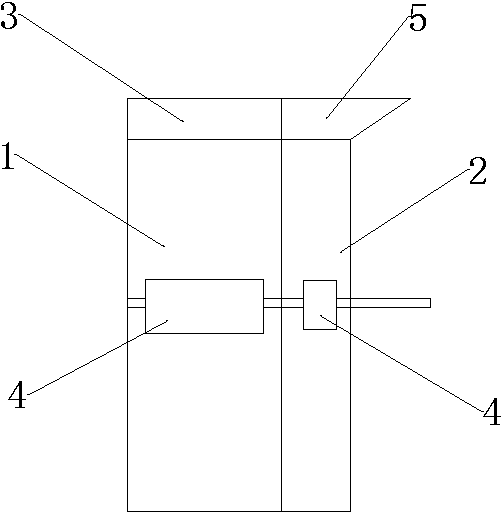

摘要附图
权利要求书
1.一种污水处理的节能排气装置，一种污水处理的节能排气装置，包括通风管道(1)和位于通风管道(1)顶端的太阳能排风扇(3)，所述太阳能排风扇(3)旁设有雨水收集装置(5)，所述雨水收集装置(5)连接排水管道(2)，所述排水管道(2)连接曝气氧化池，其特征是所述排水管道(2)中设有旋转挡片(4);所述旋转挡片(4)位于排水管道(2)内腔中，受水的冲击力旋转;所述旋转挡片(4)连接发电装置。
2.根据权利要求1所述的一种污水处理的节能排气装置，其特征是所述通风管道(1)中设有旋转挡片(4)，所述旋转挡片(4)位于通风管道(1)内腔中，受气体的冲击力旋转。
说明书
一种污水处理的节能排气装置
技术领域
本实用新型涉及一种排气装置，尤其涉及污水处理系统中的节能排气装置。
背景技术
现代社会的进步和发展离不开水资源，然而人们每天都在大量消耗着地球的水，因此为节约地球上这些仅有水资源，随着水资源的日趋紧张，污水处理净化再利用已经成为经济社会发展中不可或缺的一个重要发展方向，各种污水处理设备不断的被应用于废水处理领域。
然而，目前现有的污水处理设备都不同程度的存在一些无法克服的重大缺陷 ：
一、处理后的污水不像自来水那样的清澈透明，水里面存在许多悬浮物 ;
二、在污水处理设备中，处理出来的污泥不方便从设备内清理，长时间会造成堆积，影响设备的使用寿命 ;
三、污水处理后的浓缩污泥和反冲洗的水要排除设备流入下水管道，这样会带来二次污染，处理污水保护了环境，但是排放污泥和污泥水又污染的环境。
四、污水处理系统本身就是为了环保节能，但是目前大多数污水处理系统本身就需要耗费大量的资源。此类型设备虽然是处理了污水，但是其本质上并没有达到效果。
实用新型内容
本实用新型的目的是解决污水处理系统耗费太多能源的问题，提供一种节能的排气装置。
本实用新型采用的技术方案是：一种污水处理的节能排气装置，一种污水处理的节能排气装置，包括通风管道和位于通风管道顶端的太阳能排风扇，所述太阳能排风扇旁设有雨水收集装置，所述雨水收集装置连接排水管道，所述排水管道连接曝气氧化池，所述排水管道中设有旋转挡片;所述旋转挡片位于排水管道内腔中，受水的冲击力旋转;所述旋转挡片连接发电装置。
作为本实用新型的进一步改进，所述通风管道中设有旋转挡片，所述旋转挡片位于通风管道内腔中，受气体的冲击力旋转。
本实用新型采用的有益效果是：使用本结构的排气装置，不仅能够通过排气装置的本身结构采集雨水用于氧化池曝气，同时通过旋转挡片回收动力存储，与太阳能排风扇配合使用，真正做到环保节能。
