申请日2014.04.30
公开(公告)日2014.08.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种城市工业污水处理以及回用系统，包括依次连接的集水井、格栅井、反应沉淀池、厌氧池、氧化沟、纤维束过滤器和消毒池，格栅井的格栅与水平面成60o夹角，反应沉淀池与投药装置连接，反应沉淀池通过污泥泵与污泥浓缩池连接，氧化沟通过污泥泵与污泥浓缩池连接，污泥浓缩池分别与厌氧池、污泥脱水机连接。本实用新型能够有效清除工业污水中的重金属离子，不仅能够提高工业污水处理效率，还能够避免重金属离子对中水使用造成影响;通过与水平面成60o夹角的格栅，能够加大工业污水与格栅的接触面积，加快过滤速度，提高处理效率，使成本得到降低;通过增设营养液添加器，能够加快污水处理，提高处理效率，使处理成本得到降低。
权利要求书
1.一种城市工业污水处理以及回用系统，其特征在于：包括依次连接的集水井、格栅井、反应沉淀池、厌氧池、氧化沟、纤维束过滤器和消毒池，所述格栅井的格栅与水平面成60o夹角，所述反应沉淀池与投药装置连接，所述反应沉淀池通过污泥泵与污泥浓缩池连接，所述氧化沟通过污泥泵与污泥浓缩池连接，所述污泥浓缩池分别与厌氧池、污泥脱水机连接。
2.根据权利要求1所述的一种城市工业污水处理以及回用系统，其特征在于：还包括调节池，所述调节池位于格栅井与反应沉淀池之间。
3.根据权利要求1所述的一种城市工业污水处理以及回用系统，其特征在于：还包括储药箱，所述储药箱与投药装置连接，所述储药箱内部设有搅拌装置。
4.根据权利要求1所述的一种城市工业污水处理以及回用系统，其特征在于：还包括营养液添加器，所述营养液添加器与厌氧池连接。
5.根据权利要求1所述的一种城市工业污水处理以及回用系统，其特征在于：所述纤维束过滤器为GXS高效纤维束过滤器。
说明书
一种城市工业污水处理以及回用系统
技术领域
本实用新型涉及污水处理领域，具体是指一种城市工业污水处理以及回用系统。
背景技术
现代工业中，常常会产生大量的工业污水。工业污水中常常含有大量的重金属离子，这些重金属离子的存在不仅严重影响了工业污水的处理效率，还会影响中水的正常使用。现有的污水处理系统常常不能有效的清除工业污水中的重金属离子。
实用新型内容
本实用新型的目的在于提供一种能够有效清除工业污水中重金属离子，加快工业污水处理效率，保障中水正常使用的城市工业污水处理以及回用系统。
本实用新型通过下述技术方案实现：

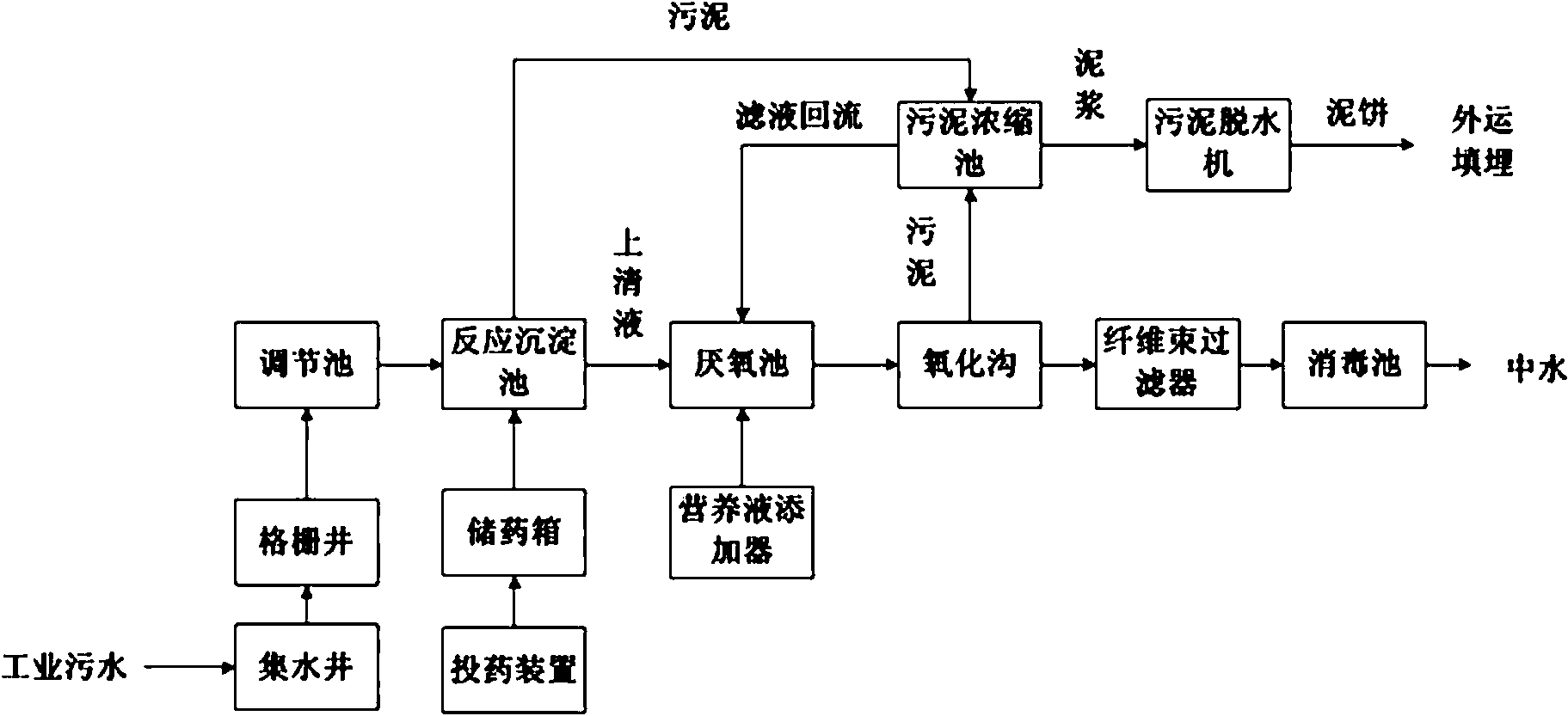

一种城市工业污水处理以及回用系统，包括依次连接的集水井、格栅井、反应沉淀池、厌氧池、氧化沟、纤维束过滤器和消毒池，格栅井的格栅与水平面成60o夹角，反应沉淀池与投药装置连接，反应沉淀池通过污泥泵与污泥浓缩池连接，氧化沟通过污泥泵与污泥浓缩池连接，污泥浓缩池分别与厌氧池、污泥脱水机连接。
进一步地，还包括调节池，所述调节池位于格栅井与反应沉淀池之间。通过调节池能够调节工业污水的流量，避免工业污水处理过程中由于工业污水流量变化对工业污水处理造成影响。
进一步地，还包括储药箱，所述储药箱与投药装置连接，所述储药箱内部设有搅拌装置。通过储药箱能够一次配置大量药液，储药箱内部的搅拌装置能够将药品充分溶解，并均匀分布在搅拌后的药液中。由于储药箱装有大量的药液，因而无需频繁配置，减少了人力成本。
进一步地，还包括营养液添加器，所述营养液添加器与厌氧池连接。通过在厌氧池内添加营养液，能够加快微生物在厌氧池和氧化沟中的繁殖速度，从而提高工业污水的处理效率。由于工业污水处理效率的提高，工业污水处理的运行成本和人工成本就得到了降低，能够产生更多的经济效益。
进一步地，所述纤维束过滤器为GXS高效纤维束过滤器。GXS高效纤维束过滤器是一种结构先进、性能优良的压力式纤维过滤设备。它采用一种新型的束状软填料纤维作为滤元，其滤料直径可达几十微米甚至几微米，并具有比表面积大，过滤阻力小等优点，解决了粒状滤料的过滤精度受滤料粒径限制等问题。微小的滤料直径，极大的增加了滤料的比表面积和表面自由能，增加了水中杂质颗粒与滤料的接触机会及滤料的吸附能力，从而提高了过滤效率和截污能力。
本实用新型与现有技术相比，具有以下优点及有益效果：
(1)本实用新型能够有效的清除工业污水中的重金属离子，不仅能够提高工业污水的处理效率，还能够避免重金属离子的存在对中水使用造成影响;
(2)本实用新型通过与水平面成60o夹角的格栅，能够加大工业污水与格栅的接触面积，加快过滤速度，从而提高工业污水的处理效率，使工业污水处理的成本得到降低;
(3)本实用新型通过增设营养液添加器，能够加快污水处理的速度，提高工业污水处理的效率，从而使工业污水处理的运行成本和人工成本得到降低。
