申请日2014.04.30
公开(公告)日2014.09.10
IPC分类号C02F1/50
摘要
本实用新型属于生物化工领域，提供一种活毒废水灭活系统，包括污水收集罐、污水处理罐和化学品计量罐;其中，所述污水处理罐上部设有污水进口和化学品进口，污水收集罐的污水出口和污水处理罐的污水进口连接，化学品计量罐的化学品出口和污水处理罐的化学品进口连接;所述污水处理罐下部还设有污水排出口，污水排出口和下水道连接;所述污水收集罐设置有物料进口，与实验室污水排出管道连接。本实用新型的活毒废水灭活系统利用化学品消毒剂灭活废水中的活毒物质，灭活速度快。污水处理罐体积较大、处理量大，无需加热，能耗低，系统简单，安全可靠。
权利要求书
1.一种活毒废水灭活系统，其特征在于，包括污水收集罐、污水处理罐和化学品计量罐;其中，所述污水处理罐上部设有污水进口和化学品进口，污水收集罐的污水出口和污水处理罐的污水进口连接，化学品计量罐的化学品出口和污水处理罐的化学品进口连接;所述污水处理罐下部还设有污水排出口，污水排出口和下水道连接;所述污水收集罐设置有物料进口，与实验室污水排出管道连接。
2.根据权利要求1所述的活毒废水灭活系统，其特征在于，所述污水处理罐上部设置有高效过滤器、真空泄放阀和喷淋球，内部设置有搅拌器。
3.根据权利要求1所述的活毒废水灭活系统，其特征在于，所述活毒废水灭活系统还包括CO2存储罐，与设置在污水处理罐上部的CO2进口连接。
4.根据权利要求3所述的活毒废水灭活系统，其特征在于，所述污水处理罐的侧面设置有pH检测仪。
5.根据权利要求1所述的活毒废水灭活系统，其特征在于，所述污水收集罐的侧面设置有三个液位传感器，分别指示液位的空、满和过满，位置分别对应于罐内最低液位、罐内液体含量2/3处和3/4处。
6.根据权利要求5所述的活毒废水灭活系统，其特征在于，所述污水收集罐上设置有高效过滤器和喷淋球。
7.根据权利要求1所述的活毒废水灭活系统，其特征在于，所述污水处理罐的侧面设置有三个液位传感器，分别指示液位的空、满和过满，位置分别对应于罐内最低液位、罐内液体含量2/3处和3/4处。
8.根据权利要求7所述的活毒废水灭活系统，其特征在于，所述污水处理罐的污水排出口的上面设置有采样口。
9.根据权利要求1所述的活毒废水灭活系统，其特征在于，所述化学品计量罐的上、下各设置一个液位传感器，位于上面的液位传感器根据罐内液位的变化进行移动，下面的液位传感器指示化学品计量罐的最低液位。
10.根据权利要求1所述的活毒废水灭活系统，其特征在于，所述活毒废水灭活系统还包括化学品存储罐，与设置在化学品计量罐下部的化学品进出口和设置在化学品计量罐上部的化学品溢出口分别连接。
说明书
一种活毒废水灭活系统
技术领域
本实用新型属于生物化工领域，涉及废水处理系统。
背景技术
生物实验室排出的废水、废液中常常含有各种病原微生物，如：细菌、病毒、寄生虫等，直接排出会直接危及人类的生命健康和安全。而随着禽流感、疯牛病等疾病的爆发，生物安全日益引起公众的重视。因此，对上述废水的处理必须严格、谨慎，在排出至城市排水系统以前，需要采取一定的方法，将有害微生物灭活。
目前采用的高温高压灭毒方式被认为是最为安全可靠的，大多数实验室使用高压锅对需要排出的废水进行高温灭活。但是高压锅一般体积较小，处理废液量有限，污水排放量较大的实验室利用这种设备处理废液耗费大量时间、人力，并且废液处理前后转移麻烦，规范性差。
实用新型内容
本实用新型的目的在于提供一种集安全性和经济性于一体的批量式活毒废水灭活系统，以大量处理活毒废水。

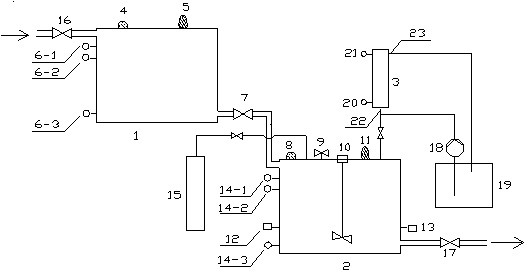

本实用新型的活毒废水灭活系统包括污水收集罐、污水处理罐和化学品计量罐;其中，所述污水处理罐上部设有污水进口和化学品进口，污水收集罐的污水出口和污水处理罐的污水进口连接，化学品计量罐的化学品出口和污水处理罐的化学品进口连接;所述污水处理罐下部还设有污水排出口，污水排出口和下水道连接;所述污水收集罐设置有物料进口,与实验室污水排出管道连接。
优选地，所述污水处理罐上部设置有高效过滤器、真空泄放阀和喷淋球，内部设置有搅拌器。
优选地，所述活毒废水灭活系统还包括CO2存储罐，与设置在污水处理罐上部的CO2进口连接。
进一步优选地，所述污水处理罐的侧面设置有pH检测仪。
优选地，所述污水收集罐的侧面设置有三个液位传感器，分别指示液位的空、满和过满，位置分别对应于罐内最低液位、罐内液体含量2/3处和3/4处。
进一步优选地，所述污水收集罐上设置有高效过滤器和喷淋球。
优选地，所述污水处理罐的侧面设置有三个液位传感器，分别指示液位的空、满和过满，位置分别对应于罐内最低液位、罐内液体含量2/3处和3/4处。
进一步优选地，所述污水处理罐的污水排出口的上面设置有采样口;进一步优选地，所述采样口位于指示液位空的传感器上部。
优选地，所述化学品计量罐的上、下各设置一个液位传感器，位于上面的液位传感器根据罐内液位的变化进行移动，下面的液位传感器指示化学品计量罐的最低液位。
优选地，所述活毒废水灭活系统还包括化学品存储罐，与设置在化学品计量罐下部的化学品进出口和设置在化学品计量罐上部的化学品溢出口分别连接。进一步优选地，所述化学品计量罐下部的化学品进出口与化学品存储罐的连接管线上设置有进液泵。
本实用新型的活毒废水灭活系统利用化学品消毒剂灭活废水中的活毒物质，灭活速度快。污水处理罐体积较大、处理量大，无需加热，能耗低，系统简单，安全可靠。
