申请日2014.04.30
公开(公告)日2014.09.03
IPC分类号C02F1/52; C02F7/00
摘要
本实用新型公开了一种地埋式一体化污水处理设备，包括外筒体、内胆筒体、曝气机和吸泥盘，内胆筒体置于外筒体内，内胆筒体的上部设有连接至外筒体外部的进水管，内胆筒体的下端开口，曝气机通过安装支架安装于外筒体内的底部并位于内胆筒体内，曝气机的曝气管的进气端穿过内胆筒体的顶部并置于内胆筒体外，吸泥盘安装于外筒体内并靠近底部，吸泥盘的出口连接有排泥管，排泥管的出口穿过外筒体上部的外壁，外筒体上部的外壁上设有排水管。本实用新型通过将曝气装置和沉淀装置集成于一体，整个设备的各部件集中安装，结构紧凑，便于安装于地面下，占用空间小但功能完备，节约成本且噪音小，适用于小污染和小水量的污水处理。
权利要求书
1.一种地埋式一体化污水处理设备，其特征在于：包括外筒体、内胆筒体、曝气机和吸泥盘，所述内胆筒体置于所述外筒体内，所述外筒体的上端设有盖板，所述外筒体的底部为锥形，所述内胆筒体的上部设有连接至所述外筒体外部的进水管，所述内胆筒体的下端开口，所述曝气机通过安装支架安装于所述外筒体内的底部并位于所述内胆筒体内，所述曝气机的曝气管的进气端穿过所述内胆筒体的顶部并置于所述内胆筒体外，所述吸泥盘安装于所述外筒体内并靠近底部，所述吸泥盘的出口连接有排泥管，所述排泥管的出口穿过所述外筒体上部的外壁，所述外筒体上部的外壁上设有排水管。
2.根据权利要求1所述的地埋式一体化污水处理设备，其特征在于：所述曝气机的顶部设有吊装链条，所述吊装链条的上端与所述盖板的下表面连接，所述盖板的上表面设有吊环。
3.根据权利要求1或2所述的地埋式一体化污水处理设备，其特征在于：所述盖板上设有观察窗。
说明书
地埋式一体化污水处理设备
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种地埋式一体化污水处理设备。
背景技术
污水处理设备应用已经非常广泛，如工业和生活污水，都需要经过净化处理后才能排放。现有的污水处理设备一般为大型设备，用于污水的集中处理，其结构复杂，体积庞大，占地面积大，位于地面上，所以会产生较大的噪音，而且能源消耗较大。
但在实际应用中，有很多小污染和小水量的污水产生主体，比如住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等，如果这些主体没有并入到大型污水处理系统，则需要单独进行污水处理，但若采用现有的大型污水处理设备，不但占地面积大，噪音大，而且过于浪费。
发明内容
本实用新型的目的就在于为了解决上述问题而提供一种小型且可埋于地面以下的地埋式一体化污水处理设备。
本实用新型通过以下技术方案来实现上述目的：

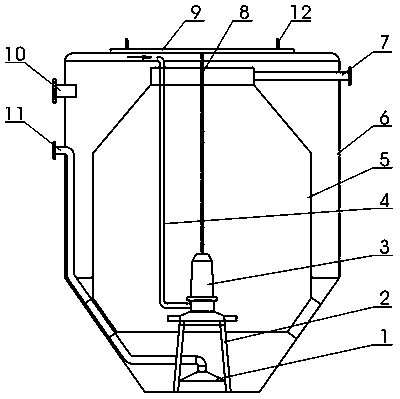

一种地埋式一体化污水处理设备，包括外筒体、内胆筒体、曝气机和吸泥盘，所述内胆筒体置于所述外筒体内，所述外筒体的上端设有盖板，所述外筒体的底部为锥形，所述内胆筒体的上部设有连接至所述外筒体外部的进水管，所述内胆筒体的下端开口，所述曝气机通过安装支架安装于所述外筒体内的底部并位于所述内胆筒体内，所述曝气机的曝气管的进气端穿过所述内胆筒体的顶部并置于所述内胆筒体外，所述吸泥盘安装于所述外筒体内并靠近底部，所述吸泥盘的出口连接有排泥管，所述排泥管的出口穿过所述外筒体上部的外壁，所述外筒体上部的外壁上设有排水管。
上述结构中，外筒体作为整个设备的外壳，用于安装内胆筒体、曝气机和吸泥盘，并在其中上部内存储清水，在其内底部存储污泥，实现污水沉淀;内胆筒体用于提供污水的曝气空间，使污水限于内胆筒体的空间内实现曝气过程，提高污泥和清水之间的分离度。
为了便于安装和拆卸，所述曝气机的顶部设有吊装链条，所述吊装链条的上端与所述盖板的下表面连接，所述盖板的上表面设有吊环。
为了便于观察污水的曝气情况，所述盖板上设有观察窗。
本实用新型的有益效果在于：
本实用新型通过将曝气装置和沉淀装置集成于一体，整个设备的各部件集中安装，结构紧凑，便于安装于地面下，占用空间小但功能完备，节约成本且噪音小，适用于小污染和小水量的污水处理，如应用于住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等的独立污水处理。
