申请日2014.04.30
公开(公告)日2014.08.20
IPC分类号C02F1/50
摘要
本实用新型公开了一种污水消毒净化装置，包括具有消毒腔的壳体和具有装药腔的药筒;所述消毒腔的顶部设有进水口，所述消毒腔的底部设有出水口;所述消毒腔内在所述进水口及所述出水口之间从上至下间隔设置有挡板和积水槽;所述挡板及所述积水槽的底壁均平行于所述消毒腔的底壁设置;所述消毒腔的顶壁和所述挡板的正对位置设有穿孔，所述挡板与所述积水槽对应的位置设有过水孔;所述装药腔内装有消毒药物，所述药筒的顶部配有筒盖，所述装药腔的底部设有进水孔;所述药筒的底端穿过所述穿孔伸入所述积水槽内。本实用新型中的污水消毒净化装置的结构简化合理，价格低廉，并且具有很好的使用效果。
权利要求书

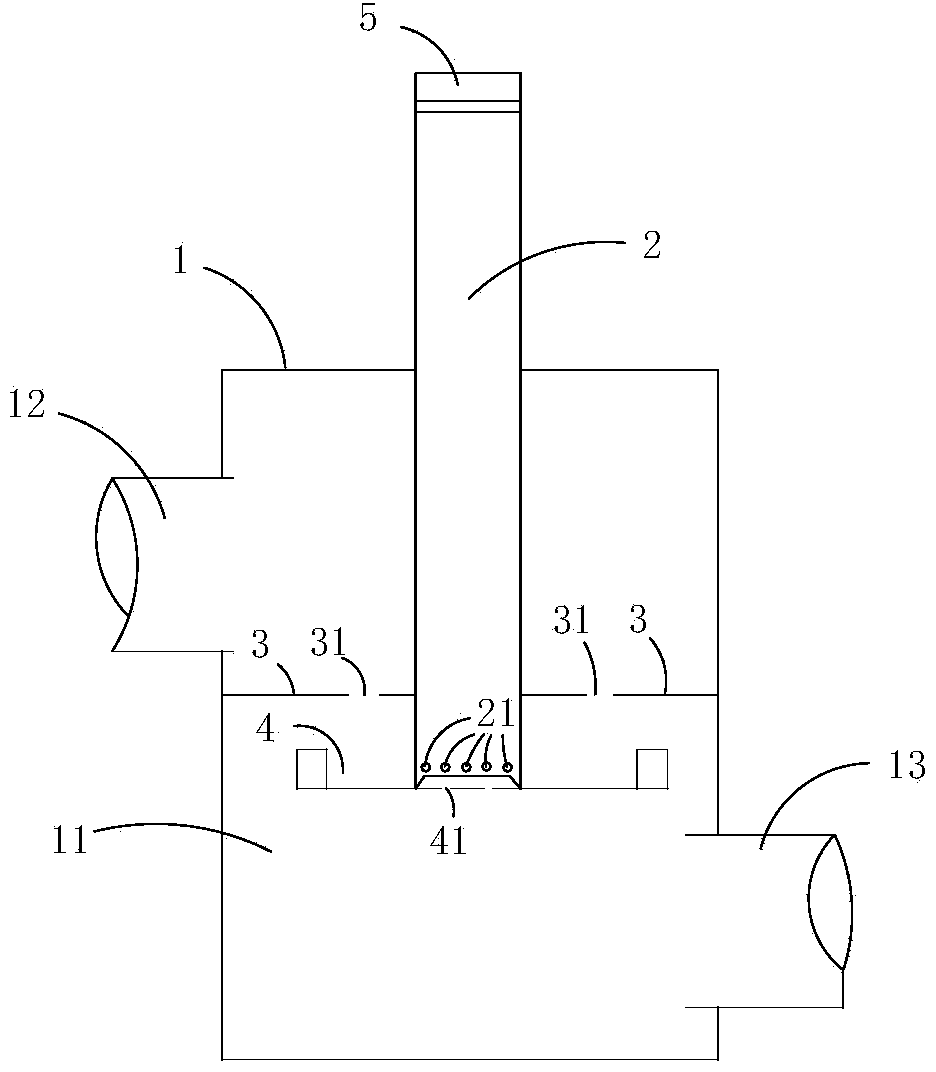

1.一种污水消毒净化装置，包括具有消毒腔(11)的壳体(1)和具有 装药腔的药筒(2);其特征在于：所述消毒腔(11)的顶部设有进水口(12)， 所述消毒腔(11)的底部设有出水口(13);所述消毒腔(11)内在所述进 水口(12)及所述出水口(13)之间从上至下间隔设置有挡板(3)和积水 槽(4);所述挡板(3)及所述积水槽(4)的底壁均平行于所述消毒腔(11) 的底壁设置;所述消毒腔(11)的顶壁和所述挡板(3)的正对位置设有穿 孔，所述挡板(3)与所述积水槽(4)对应的位置设有过水孔(31);所述 装药腔内装有消毒药物，所述药筒(2)的顶部配有筒盖(5)，所述装药腔 的底部设有进水孔(21);所述药筒(2)的底端穿过所述穿孔伸入所述积 水槽(4)内。
2.根据权利要求1所述的污水消毒净化装置，其特征在于：所述穿孔 的孔径大于所述药筒(2)的外径。
3.根据权利要求2所述的污水消毒净化装置，其特征在于：所述积水 槽(4)的底部设有小通孔(41)。
4.根据权利要求1所述的污水消毒净化装置，其特征在于：所述壳体 (1)上设有具有固定孔的固定板。
5.根据权利要求4所述的污水消毒净化装置，其特征在于：所述壳体 (1)两侧端对称设有所述固定板。
6.根据权利要求1所述的污水消毒净化装置，其特征在于：所述消毒 药物为片剂或粉剂。
说明书
污水消毒净化装置
技术领域
本实用新型涉及一种污水消毒净化装置。
背景技术
污水中含有大量的细菌病毒寄生虫等病原体，在将其排放前应予以消 毒净化，但目前市场上的污水消毒净化设备的结构大都比较复杂，价格也 比较高昂，只有大型企业才有能力配备，而小型企业很难承受高昂的资金 投入，因此现有的污水消毒净化设备很难被广泛使用。
实用新型内容
对此，本实用新型的目的是提供一种结构简化合理、价格低廉、并且 使用效果好的污水消毒净化装置。
实现本实用新型目的的技术方案是：
一种污水消毒净化装置，包括具有消毒腔的壳体和具有装药腔的药筒; 所述消毒腔的顶部设有进水口，所述消毒腔的底部设有出水口;所述消毒 腔内在所述进水口及所述出水口之间从上至下间隔设置有挡板和积水槽; 所述挡板及所述积水槽的底壁平行于所述消毒腔的底壁设置;所述消毒腔 的顶壁和所述挡板的正对位置设有穿孔，所述挡板与所述积水槽对应的位 置设有过水孔;所述装药腔内装有消毒药物，所述药筒的顶部配有筒盖， 所述装药腔的底部设有进水孔;所述药筒的底端穿过所述穿孔伸入所述积 水槽内。
上述技术方案中，所述穿孔的孔径大于所述药筒的外径。
上述技术方案中，所述积水槽的底部设有小通孔。
上述技术方案中，所述壳体上设有具有固定孔的固定板。
上述技术方案中，所述壳体两侧端对称设有所述固定板。
上述技术方案中，所述消毒药物为片剂或粉剂。
本实用新型具有积极的效果：(1)本实用新型中的污水消毒净化装置 的结构简化合理，容易加工生产，价格低廉，并且具有较好的使用效果。(2) 本实用新型的污水消毒净化装置，所述穿孔的孔径大于所述药筒的外径， 通过采用这种结构，待药筒内的消毒药物用光后，可将药筒从壳体上取下 装药，操作更加方便。
