申请日2014.04.30
公开(公告)日2014.08.20
IPC分类号C02F1/52; C02F9/14
摘要
本实用新型公开了一种快速、高效的生活污水处理以及回用系统，包括依次连接的集水井、曝气调解池、混凝反应沉淀池、水解酸化池、好氧池、二沉池、活性炭吸附池、消毒池、清水池，曝气调解池进水口设有格栅，混凝反应沉淀池进水口设有混合器，混凝反应沉淀池为斜管沉淀池，混凝反应沉淀池、好氧池和二沉池均设有与污泥干化场连接的污泥泵。本实用新型通过水解酸化池可以提高污水可生化性，加快后续污水处理的进行;通过将混凝反应沉淀池设置为竖流式沉淀池，减少絮凝沉淀时间，提高污水处理效率;通过将混凝沉淀池设置为斜管沉淀池，能够增大沉淀面积，减少沉淀所花时间，提高污水处理效率。
摘权利要求书
1.一种快速、高效的生活污水处理以及回用系统，其特征在于：包括依次连接的集水井、曝气调解池、混凝反应沉淀池、水解酸化池、好氧池、二沉池、活性炭吸附池、消毒池、清水池，所述曝气调解池进水口设有格栅，所述混凝反应沉淀池进水口设有混合器，所述混凝反应沉淀池为斜管沉淀池，所述混凝反应沉淀池、好氧池和二沉池均设有与污泥干化场连接的污泥泵。
2.根据权利要求1所述的一种快速、高效的生活污水处理以及回用系统，其特征在于：所述曝气调解池底部设有与鼓风机连接的曝气管。
3.根据权利要求1所述的一种快速、高效的生活污水处理以及回用系统，其特征在于：所述混凝反应沉淀池为竖流式沉淀池。
4.根据权利要求1所述的一种快速、高效的生活污水处理以及回用系统，其特征在于：所述水解酸化池的进水口处设有营养液添加装置和酸碱调节装置。
5.根据权利要求1或4所述的一种快速、高效的生活污水处理以及回用系统，其特征在于：所述好氧池底部设有与水解酸化池进水口连接的污泥泵。
6.根据权利要求1所述的一种快速、高效的生活污水处理以及回用系统，其特征在于：所述二沉池为斜管沉淀池。
说明书
一种快速、高效的生活污水处理以及回用系统
技术领域
本实用新型涉及污水处理领域，具体是指一种快速、高效的生活污水处理以及回用系统。
背景技术
随着我国城镇化的进行，城镇人口越来越密集，人们对生活污水处理越来越重视。现有的生活污水处理系统耗费时间长，效率低，已经不适应当今社会发展的需求。
实用新型内容
本实用新型的目的在于提供一种快速、高效的生活污水处理以及回用系统。
本实用新型通过下述技术方案实现：

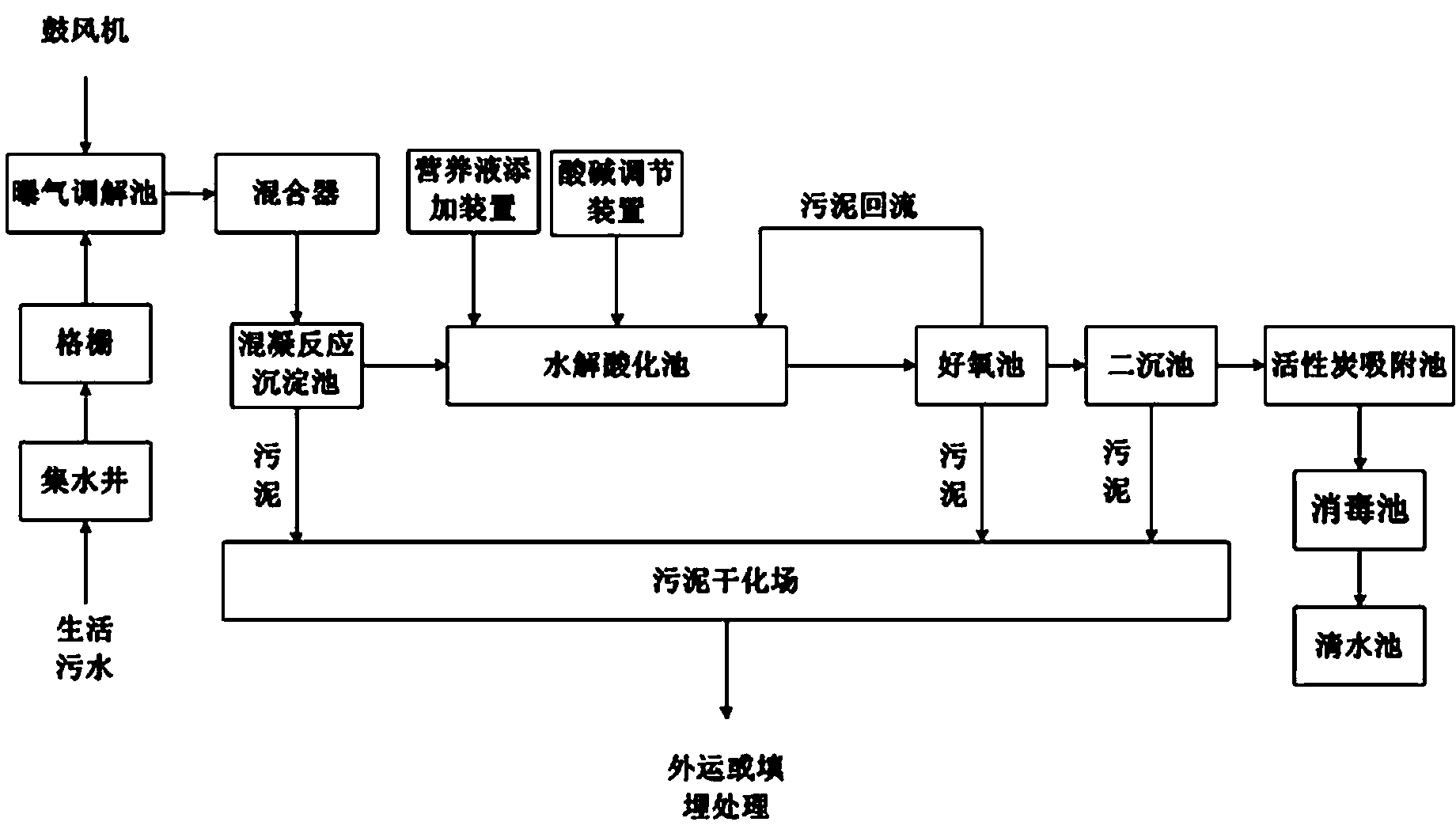

一种快速、高效的生活污水处理以及回用系统，包括依次连接的集水井、曝气调解池、混凝反应沉淀池、水解酸化池、好氧池、二沉池、活性炭吸附池、消毒池、清水池，曝气调解池进水口设有格栅，混凝反应沉淀池进水口设有混合器，混凝反应沉淀池为斜管沉淀池，混凝反应沉淀池、好氧池和二沉池均设有与污泥干化场连接的污泥泵。
进一步地，所述曝气调解池底部设有与鼓风机连接的曝气管。鼓风机通过曝气管可将空气送入曝气调解池中，增大曝气调解池中的溶氧量，提高曝气调解池的曝气效果。
进一步地，所述混凝反应沉淀池为竖流式沉淀池。竖流式沉淀池又称立式沉淀池，是池中污水竖向流动的沉淀池。在竖流式沉淀池中，污水从上向下做竖向流动。在工作时，混凝反应沉淀池进水口出添加絮凝剂，絮凝剂在混合器的作用下与污水充分混合。当混凝反应沉淀池为竖流式沉淀池，由于污水从上向下做竖向流动，因此絮凝剂能够更加均匀的混合在污水中，有利于污水和絮凝剂的混合液在混凝沉淀池中进行絮凝沉淀作用。
进一步地，所述水解酸化池的进水口处设有营养液添加装置和酸碱调节装置。在污水处理领域内中，水解酸化是指在兼氧菌和产酸菌的共同作用下，将污水中结构复杂的大分子有机物降解为小分子有机物或中间产物，将不溶性的有机物水解为可溶性的有机物，提高污水可生化性的过程。通过在水解酸化池的进水口处设有营养液添加装置和酸碱调节装置，不仅可以为兼氧菌和产酸菌提供生长必须的营养元素，还能够将污水的PH值控制在适宜范围内，保证兼氧菌和产酸菌的快速繁殖。
进一步地，所述好氧池底部设有与水解酸化池进水口连接的污泥泵。通过好氧池底部的污泥泵可将好氧池内的微生物菌种随污泥进入水解酸化池中，污水处理能力较强的优势菌种将会在水解酸化池中大量繁殖，并抑制其他污水处理能够较低的菌种的繁殖。由于污水处理能力较强的优势菌种大量繁殖，因而水解酸化池和好氧池的污水处理能力将会得到提升，污水处理的效率得到了提高。
进一步地，所述二沉池为斜管沉淀池。斜管沉淀池是指在沉淀区内设有斜管的沉淀池。斜管沉淀池与一般沉淀池相比，具有以下三个优点：利用了层流原理，提高了沉淀池的处理能力;缩短了颗粒沉降距离，从而缩短了沉淀时间;增加了沉淀池的沉淀面积，从而提高了处理效率。因而采用斜管沉淀池可以减少污水处理时间和提高污水处理效率。
本实用新型与现有技术相比，具有以下优点及有益效果：
(1)本实用新型通过水解酸化池可以提高污水可生化性，加快后续污水处理，节省污水处理时间，提高污水处理效率;
(2)本实用新型通过将混凝反应沉淀池设置为竖流式沉淀池，能够将絮凝剂和污水充分均匀的的混合，从而加快絮凝沉淀速度，减少絮凝沉淀时间，提高污水处理效率;
(3)本实用新型通过将混凝沉淀池设置为斜管沉淀池，能够增大沉淀面积，减少沉淀所花时间，提高污水处理效率。
