申请日2014.04.09
公开(公告)日2014.08.13
IPC分类号E03F5/22
摘要
本实用新型公开了一种防卡污水提升器，包括箱体，该箱体包括储水腔和工作腔，其中，该工作腔内设有电机和水泵，该水泵动力连接至该电机的动力输出轴，该水泵具有出水口，该储水箱设有进水口，且该水泵的进水端连通该储水腔，所述箱体的侧壁上设有一和该动力输出轴的端部相配的维修孔。所述动力输出轴的端部设有“一”字或“十”字凹槽。本实用新型的优点是：易于维修。

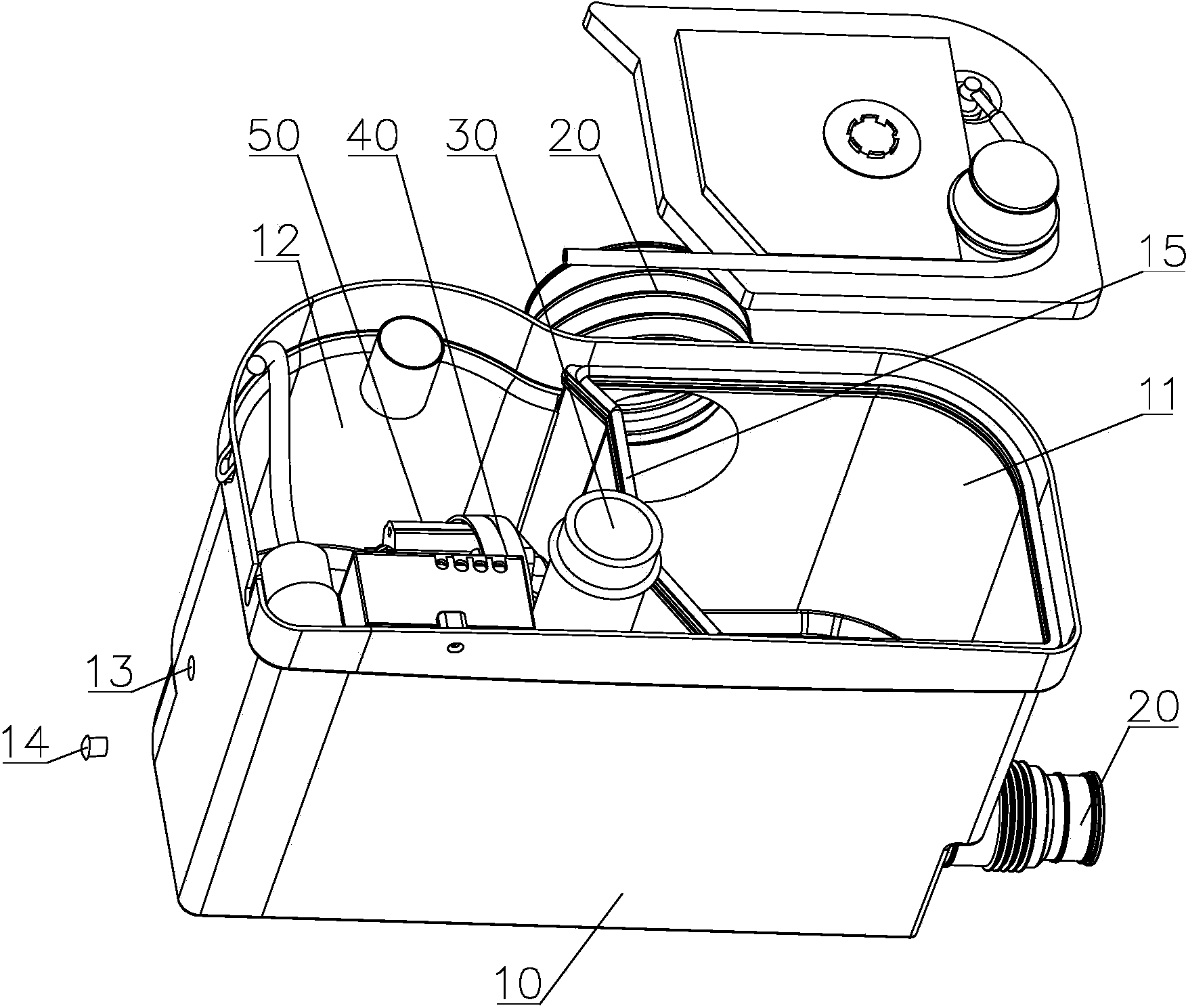

摘要附图
权利要求书
1.防卡污水提升器，包括箱体(10)，该箱体(10)包括储水腔(11) 和工作腔(12)，其中，该工作腔(12)内设有电机(50)和水泵(40)，该 水泵(40)动力连接至该电机(50)的动力输出轴(51)，该水泵(40)具有 出水口(30)，该储水箱(11)设有进水口(20)，且该水泵(40)的进水端 连通该储水腔(11)，其特征在于：所述箱体(10)的侧壁上设有一和该动力 输出轴(51)的端部相配的维修孔(13)。
2.根据权利要求1所述的防卡污水提升器，其特征在于：所述动力输出 轴(51)的端部设有“一”字或“十”字凹槽(511)。
3.根据权利要求1或2所述的防卡污水提升器，其特征在于：所述维修 孔(13)配有密封塞(14)。
说明书
防卡污水提升器
技术领域
本发明涉及生活用片技术领域，尤其是涉及一种防卡污水提升器。
背景技术
当盥洗室的位置较低，比如以地下室作为盥洗室时，常常因盥洗室中的 马桶、洗手池的位置低于城市排水管的高度，从而需要污水提升器将盥洗室 内产生的污水提升至一定高度后排至城市排水管内。即，该污水提升器包括 箱体，该箱体包括储水腔和工作腔，该工作腔内设有电机和水泵，该水泵动 力连接至该电机的动力输出轴，该水泵具有出水口，该储水箱设有进水口， 且该水泵的进水端连通该储水腔。当然，该进水口连通马桶和/或洗手池的排 污端，该出水口连接至城市排水管。其缺陷在于：一旦电机被污水中不可避 免的脏物卡住，则必须拆除整个污水提升器，极为不便。
发明内容
本发明的目的是提供一种防卡污水提升器，它具有易于维修的特点。
本发明所采用的技术方案是：防卡污水提升器，包括箱体，该箱体包括 储水腔和工作腔，其中，该工作腔内设有电机和水泵，该水泵动力连接至该 电机的动力输出轴，该水泵具有出水口，该储水箱设有进水口，且该水泵的 进水端连通该储水腔，所述箱体的侧壁上设有一和该动力输出轴的端部相配 的维修孔。
所述动力输出轴的端部设有“一”字或“十”字凹槽。
所述维修孔配有密封塞。
本发明所具有的优点是：易于维修。本发明的防卡污水提升器的箱体上 具有维修孔，一旦出现电机被卡死的情况，则仅需使用一改锥等工具穿过该 维修孔而配合该电机的动力输出轴使该动力输出轴反转，即可使水泵的叶片 反转，继而使脏物不再卡紧叶片，进而排除了电机被卡死的现象。该过程无 需拆除整个污水提升器，极为方便。
