申请日2014.04.08
公开(公告)日2015.11.04
IPC分类号B01D33/04; C02F11/12
摘要
本发明涉及一种向脱水板投入污泥时，通过液压缸被高压压缩而排出液状过滤液的污泥处理装置，更详细而言，涉及一种在与污泥接触的脱水板形成供高温水循环的热水管，提高脱水性能，在脱水板内设置含水量检测传感器，从而不仅能够调整含水量，还能自动排放脱水泥饼的具备脱水器的污泥处理装置。

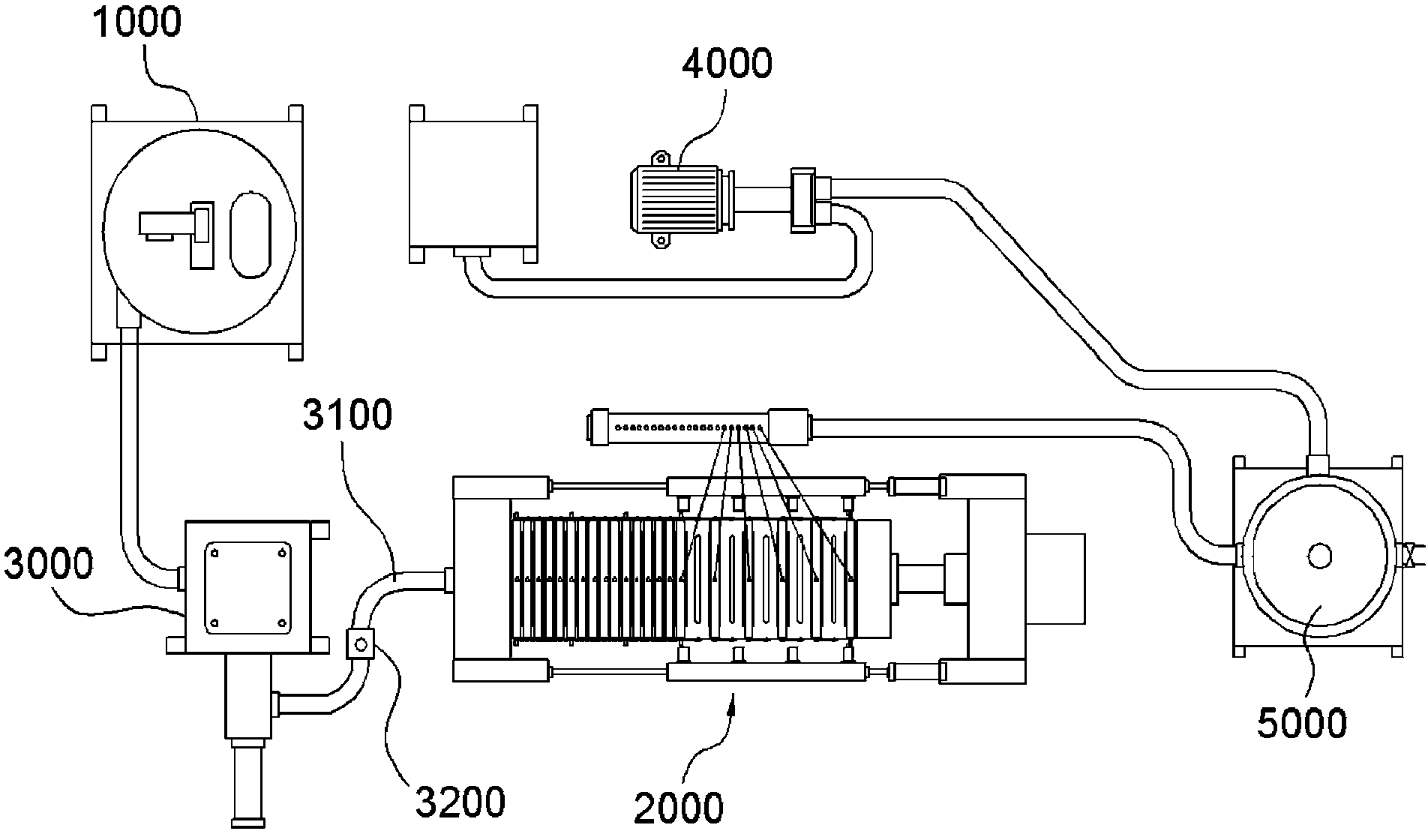

摘要附图
权利要求书
1.一种具备脱水器的污泥处理装置，其包括：
污泥桶(1000)，在内部保管污泥;
脱水器(2000)，从所述污泥桶(1000)接收污泥，并压缩经接收的 污泥进行脱水;
污泥移动泵(3000)，形成在所述污泥桶(1000)和所述脱水器(2000) 之间，从所述污泥桶(1000)接收污泥，然后向所述脱水器(2000)高压 压入污泥;
真空泵(4000)，与所述脱水器(2000)连接以便真空吸入供应至所 述脱水器(2000)的污泥后进行脱水;以及
真空分离器(5000)，形成在所述真空泵(4000)和所述脱水器(2000) 之间，蓄积通过所述真空泵(4000)产生的真空压力，将所述真空泵(4000) 的真空压力传送到所述脱水器(2000)，向外部排放对所述污泥进行脱水 时产生的过滤水，
其特征在于，所述脱水器(2000)包括：
脱水板(2100)，沿一对脱水板移动轨道(2200)进行移动，在两侧 内部分别形成有供污泥流入的容纳空间(S)，并形成为多个以使相对的所 述容纳空间(S)相互连通，形成有与所述容纳空间(S)连通的排放口(2110) 以排放对流入到所述容纳空间(S)内的污泥进行脱水时产生的过滤水;
加压气缸(2300)，加压所述脱水板(2100)以密封所述各个脱水板 (2100)的连通的容纳空间(S)，从所述污泥排放过滤水;
脱水板牵引装置(2500)，沿设置于所述脱水板(2100)一侧的导轨 (2400)进行移动，并朝一侧牵引所述脱水板(2100)来开放所述容纳空 间(S)以排放所述经脱水的污泥;以及
连接杆(2600)，连接所述各个脱水板(2100)以便所述脱水板牵引 装置(2500)朝一侧牵引所述脱水板(2100)时，使与所述被牵引的脱水 板(2100)相邻的脱水板(2100)随着所述被牵引的脱水板(2100)移动， 从而依次开放所述容纳空间(S)。
2.根据权利要求1所述的具备脱水器的污泥处理装置，其特征在于，
所述连接杆(2600)包括：
第一连接部(2610)及第二连接部(2620)，与设置于所述各个脱水 板(2100)上的转轴(2101)结合并进行旋转;以及
连接轴(2630)，连接所述第一连接部(2610)及第二连接部(2620) 以连接所述各个脱水板(2100)，
在所述第二连接部(2620)突出形成有卡止于所述第一连接部(2610) 的侧面的止动件(2621)以便在所述脱水板(2100)移动时阻止所述连接 轴(2630)的旋转以保持所述各个脱水板(2100)的间隔。
3.根据权利要求1所述的具备脱水器的污泥处理装置，其特征在于，
在所述各个脱水板(2100)以规定间隔形成有卡止于所述脱水板牵引 装置(2500)的卡止突起(2120)，且突出形成于至少两个脱水板(2100) 上，
所述脱水板牵引装置(2500)为了朝一侧牵引所述卡止突起(2120) 而沿着所述导轨(2400)反复移动。
4.根据权利要求3所述的具备脱水器的污泥处理装置，其特征在于，
所述脱水板牵引装置(2500)包括：
移动杆(2510)，沿着所述导轨(2400)左右移动;
第一气缸(2520)，为了使所述移动杆(2510)沿着所述导轨(2400) 移动，而与所述移动杆(2510)连接以使所述移动杆(2510)移动;以及
第二气缸(2530)，设置于所述移动杆(2510)上，当所述移动杆(2510) 朝右侧移动时，卡止于形成在所述脱水板(2100)的卡止突起(2120)， 而朝右侧牵引所述脱水板(2100)，当所述移动杆(2510)朝另一侧移动 时，从所述被牵引的脱水板(2100)的卡止突起(2120)脱离而结合于其 他脱水板(2100)的卡止突起(2120)。
5.根据权利要求1所述的具备脱水器的污泥处理装置，其特征在于，
形成有连接所述污泥移动泵(3000)和所述脱水器(2000)之间的连 接管道(3100)，
在所述连接管道(3100)设置有超声波振子(3200)以使所述污泥中 含有的不纯物的粒子大小均匀，并提高移动的所述污泥的游动性。
6.根据权利要求1所述的具备脱水器的污泥处理装置，其特征在于， 在所述脱水板(2100)设置有用于检测进行脱水的污泥中的水分的含水量 检测传感器(2130)以便能够调整所述加压气缸(2300)施加的压力和所 述真空泵(4000)的真空压力来调整进行脱水的污泥的含水量。
7.根据权利要求1所述的具备脱水器的污泥处理装置，其特征在于， 所述脱水板(2100)在内部埋设有供高温的流体移动的流体移动管(2150) 以便提高与污泥接触的所述脱水板(2100)的温度。
说明书
具备脱水器的污泥处理装置
技术领域
本发明涉及一种向脱水板投入污泥时，通过液压缸被高压压缩而排出液状 过滤液的污泥处理装置，更详细而言，涉及一种在与污泥接触的脱水板形成供 高温水循环的热水管，提高脱水性能，在脱水板内设置含水量检测传感器，从 而不仅能够调整含水量，还能自动排放脱水泥饼的具备脱水器的污泥处理装 置。
背景技术
通常，污泥处理装置是指，以污废水处理工序的后处理为目的，将经物理 或化学处理的胶状污泥(sludge)高压压入于形成有滤膜的多个过滤板进行移 动，将流入有污泥的多个过滤板通过液压装置进行压缩，通过滤膜过滤的过滤 液则被排放到外部，通过移动装置打开所述过滤板，从而朝下部分离经压缩的 污泥泥饼的装置。
在如上所述现有污泥处理装置进行脱水的泥饼其为含水量约为70%的脱 水泥饼。为了根据脱水泥饼的含水量埋设脱水泥饼，输送费用会增加，而且埋 设时因渗滤液而严重影响周边环境。
现有在韩国公开的公开专利公报第10-2003-0089018号“热压滤机脱水装 置”、公开专利公报第10-2005-0056755号“精密化学用高效率压滤机”以及 在日本公开的日本公开专利公报特开平10-296013号“脱水装置及使用于该装 置的脱水器”，其在去除经脱水的脱水泥饼时，在脱水板时常发生残留有脱水 泥饼的残留物的现象。因此，现有污泥处理装置能够处理的污泥量显著减少， 而且需要周期性地清扫脱水板。
在脱水泥饼中含水量极其重要，因此，需要开发出能够生产含水量低的脱 水泥饼，并在脱水板自动剥离脱水泥饼的同时，不存在脱水泥饼的残留物的污 泥处理装置。
发明内容
本发明是为解决所述问题而提出的，其目的在于，提供一种排放脱水泥饼 以防在脱水板存在脱水泥饼的残留物，在脱水板设置温水管，从而能够降低脱 水泥饼的含水量的污泥处理装置。
本发明的目的在于，提供一种在脱水板自动剥离脱水泥饼，在脱水板不存 在脱水泥饼的残留物的污泥处理装置。
本发明的具备脱水器的污泥处理装置，其包括：污泥桶1000，在内部保 管污泥;脱水器2000，从所述污泥桶1000接收污泥，并压缩经接收的污泥进 行脱水;污泥移动泵3000，形成在所述污泥桶1000和所述脱水器2000之间， 从所述污泥桶1000接收污泥，然后向所述脱水器2000高压压入污泥;真空泵 4000，与所述脱水器2000连接以便真空吸入供应至所述脱水器2000的污泥后 进行脱水;以及真空分离器5000，形成在所述真空泵4000和所述脱水器2000 之间，蓄积通过所述真空泵4000产生的真空压力，将所述真空泵4000的真空 压力传送到所述脱水器2000，向外部排放对所述污泥进行脱水时产生的过滤 水，其中，所述脱水器2000包括：脱水板2100，沿一对脱水板移动轨道2200 进行移动，在两侧内部分别形成有供污泥流入的容纳空间S，并形成为多个以 使相对的所述容纳空间S相互连通，形成有与所述容纳空间S连通的排放口 2110以排放对流入到所述容纳空间S内的污泥进行脱水时产生的过滤水;加 压气缸2300，加压所述脱水板2100以密封所述各个脱水板2100的连通的容纳 空间S，从所述污泥排放过滤水;脱水板牵引装置2500，可沿设置于所述脱水 板2100一侧的导轨2400进行移动，并朝一侧牵引所述脱水板2100来开放所 述容纳空间S以排放所述经脱水的污泥;以及连接杆2600，连接所述各个脱 水板2100以便所述脱水板牵引装置2500朝一侧牵引所述脱水板2100时，使 与所述被牵引的脱水板2100相邻的脱水板2100随着所述被牵引的脱水板2100 移动，从而能够依次开放所述容纳空间S。
在本发明中，所述连接杆2600包括：第一连接部2610及第二连接部2620， 与设置于所述各个脱水板2100上的转轴2101结合并进行旋转;以及连接轴 2630，连接所述第一连接部2610及第二连接部2620以连接所述各个脱水板 2100，在所述第二连接部2620突出形成有卡止于所述第一连接部2610的侧面 的止动件2621以便在所述脱水板2100移动时阻止所述连接轴2630的旋转以 保持所述各个脱水板2100的间隔。
在本发明中，在所述各个脱水板2100以规定间隔形成有卡止于所述脱水 板牵引装置2500的卡止突起2120，且突出形成于至少两个脱水板2100上，所 述脱水板牵引装置2500为了朝一侧牵引所述卡止突起2120而沿着所述导轨 2400反复移动。
在本发明中，所述脱水板牵引装置2500包括：移动杆2510，沿着所述导 轨2400左右移动;第一气缸2520，为了使所述移动杆2510沿着所述导轨2400 移动，而与所述移动杆2510连接以使所述移动杆2510移动;以及第二气缸 2530，设置于所述移动杆2510上，当所述移动杆2510朝右侧移动时，卡止于 形成在所述脱水板2100的卡止突起2120，而朝右侧牵引所述脱水板2100，当 所述移动杆2510朝另一侧移动时，从所述被牵引的脱水板2100的卡止突起 2120脱离而结合于其他脱水板2100的卡止突起2120。
在本发明中，形成有连接所述污泥移动泵3000和所述脱水器2000之间的 连接管道3100，在所述连接管道3100设置有超声波振子3200以使所述污泥中 含有的不纯物的粒子大小均匀，并提高移动的所述污泥的游动性。
在本发明中，在所述脱水板2100设置有用于检测进行脱水的污泥中的水 分的含水量检测传感器2130以便能够调整所述加压气缸2300施加的压力和所 述真空泵4000的真空压力来调整进行脱水的污泥的含水量。
在本发明中，所述脱水板2100在内部埋设有供高温的流体移动的流体移 动管2140以便提高与污泥接触的所述脱水板2100的温度。
本发明能够依次开放规定数量的脱水板以便在多个脱水板自动剥离脱水 泥饼，从而能够缩短脱水泥饼的排放时间。
本发明在脱水板设置供高温的流体移动的流体移动管，高温压缩流入到脱 水板的污泥，从而能够排放含水量为50%以下的脱水泥饼。
本发明其脱水板形成为圆形，当脱水泥饼从脱水板剥离时，没有脱水泥饼 的残留物而无需清洗，由此能够省略清洗时间，因此缩短操作时间而能够增加 污泥处理量。
