申请日2014.04.08
公开(公告)日2014.11.12
IPC分类号C02F1/50; C02F1/78
摘要
本实用新型公开一种臭氧催化氧化水产养殖循环水处理装置，包括壳体(1)，其特征在于：所述的壳体(1)内纵向设置有隔板(2)，隔板(2)将壳体(1)的内腔分为反应腔(3)和排出腔(4)，反应腔(3)与排出腔(4)通过隔板(2)上端与壳体(1)之间的开口相连通，在反应腔(3)的下部还横向设置有将反应腔分为下腔(5)和上腔(6)的反应腔隔板(7)，在反应腔(3)的底部还设置有与下腔(5)连通的进水口(8)和臭氧充气口(9)，在下腔(5)内还设置有与气泵连接的气石(10)，在上腔(6)中填满了表面附有催化剂的填充料(11)，在排出腔(4)的底部还设置有出水口(12)。
摘要附图
权利要求书
1.一种臭氧催化氧化水产养殖循环水处理装置，包括壳体(1)，其特征在于：所述的壳体(1)内纵向设置有隔板(2)，隔板(2)将壳体(1)的内腔分为反应腔(3)和排出腔(4)，反应腔(3)与排出腔(4)通过隔板(2)上端与壳体(1)之间的开口相连通，在反应腔(3)的下部还横向设置有将反应腔分为下腔(5)和上腔(6)的带有过水孔的反应腔隔板(7)，在反应腔(3)的底部还设置有与下腔(5)连通的进水口(8)和臭氧充气口(9)，在下腔(5)内还设置有与气泵连接的气石(10)，在上腔(6)中填满了表面附有氧化剂的填充料(11)，在排出腔(4)的底部还设置有出水口(12)。
2.根据权利要求1所述的臭氧催化氧化水产养殖循环水处理装置，其特征在于：所述的进水口(8)、臭氧充气口(9)和出水口(12)上均设置有阀。
说明书
臭氧催化氧化水产养殖循环水处理装置
技术领域
本实用新型涉及一种水处理装置，特别是一种臭氧催化氧化水产养殖循环水处理装置。
背景技术
室内水产动物养殖的过程中，常需要对养殖用水进行循环使用。目前，常用的水产养殖循环水处理装置包括沉淀池、泡沫分离器、生物滤池、过滤器、紫外线消毒器和臭氧消毒装置等。其中，臭氧消毒器和过滤器应用较广泛。臭氧消毒技术突出的优点是具有强氧化性，可以氧化多种化合物(养殖废水中的有机物，亚硝酸盐、氨态氮、硫化氢等)反应速度快，耗量小，无二次污染且可以杀灭养殖废水中的一些有害病菌，能够有效预防水产动物疾病发生，减少抗生素药物的使用，臭氧在养殖水处理方面具有的优势具有不可替代的优势，在以后的节约化养殖特别是循环水养殖中是不可或缺的一部分。但由于养殖废水中的有机物和致病菌含量较大且养殖废水处理量大，单独使用臭氧对其消毒处理可能效果不佳且不能满足循环养殖用水。为了克服臭氧消毒器在解决单一水处理装置在实际应用中的局限性，现已有将臭氧消毒器和过滤器作为水处理系统的组成部分，同时或分别应用于水产养殖循环水处理系统中，配合沉淀池、泡沫分离器和生物滤池等其他的水处理装置共同使用，以期达到较好的水处理效果。但是，上述水产养殖循环水处理系统结构复杂，水处理装置造价和运行成本费用高，占地面积大，且某一水处理单元出现问题时会直接影响到循环水的处理效率，不便于使用和维护。
发明内容
本实用新型是为了解决现有技术所存在的上述不足，提出一种既能实现循环水中污染物过滤分离，又能杀灭致病病原微生物，水处理效率高，结构简单，启动速度快，运行成本低，使用方便的臭氧催化氧化水产养殖循环水处理装置。

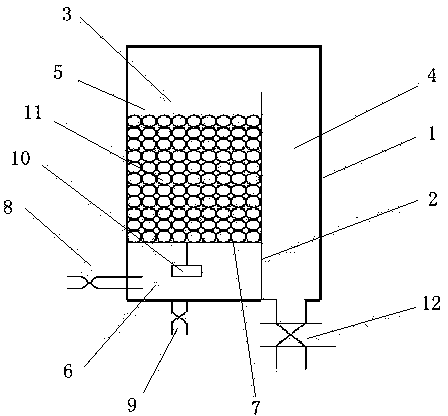

本实用新型的技术解决方案是：一种臭氧催化氧化水产养殖循环水处理装置，包括壳体1，其特征在于：所述的壳体1内纵向设置有隔板2，隔板2将壳体1的内腔分为反应腔3和排出腔4，反应腔3与排出腔4通过隔板2上端与壳体1之间的开口相连通，在反应腔3的下部还横向设置有将反应腔分为下腔5和上腔6的带有过水孔的反应腔隔板7，在反应腔3的底部还设置有与下腔5连通的进水口8和臭氧充气口9，在下腔5内还设置有与气泵连接的气石10，在上腔6中填满了表面附有氧化剂的填充料11，在排出腔4的底部还设置有出水口12。
所述的进水口8、臭氧充气口9和出水口12上均设置有阀。
所述的填充料11为陶瓷、沸石、珊瑚石、细砂、活性炭、火山石、石英砂、电气石中的一种或几种，附在填充料11表面的催化剂为氧化锰、氧化铈、氧化铜、氧化铅、氧化钴、氧化锡、氧化银、氧化镍、氧化铁、氧化锆、氧化钛、氧化铝中的一种或几种中的一种。
本实用新型同现有技术相比，具有如下优点：
传统的采用臭氧对养殖水体进行消毒处理的装置在使用过程中有较大的局限性，并且当所需处理的水体量较大时，传统的这类装置无法起到较高的处理效果。为了解决上述问题，本实用新型公开了一种水处理效率高，结构简单，启动速度快，运行成本低，使用方便的水处理装置;它既能实现杀灭致病病原微生物，又可达到高效去除水中耗氧有机污染物和氨态氮的效果，它可以单独构成水处理单元体系，也可以与其他的水处理系统复合，从而达到提高水处理效率，降低处理成本的目的。因此可以说它具备了多种优点，特别适合于在本领域中推广应用，其市场前景十分广阔。
