申请日2014.04.09
公开(公告)日2014.12.10
IPC分类号C02F9/04
摘要
本实用新型提出了一种生活污水排污复合过滤系统，低位收集池用于收集生活排污水;提升泵连通于所述低位收集池;耐高温液位控制器可控制所述提升泵启停;隔板反应池用于排污水与反应剂进行混合反应;配药箱用于向所述隔板反应池中加入反应剂;集泥斗用于收集污泥;高温水精密过滤器用于将从所述隔板反应池中分离出来的清水进行过滤;反洗池用于定期反洗所述高温水精密过滤器;复合过滤罐用于对从所述高温水精密过滤器分离出来的清水再次过滤，在所述复合过滤罐的罐体中下部设置有由两层石英砂层夹持的活性炭层;在所述复合过滤罐底部设置有清洁水出口。本实用新型避免了现有生活污水污水排量大及大量残余盐水会造成地下水污染的问题。

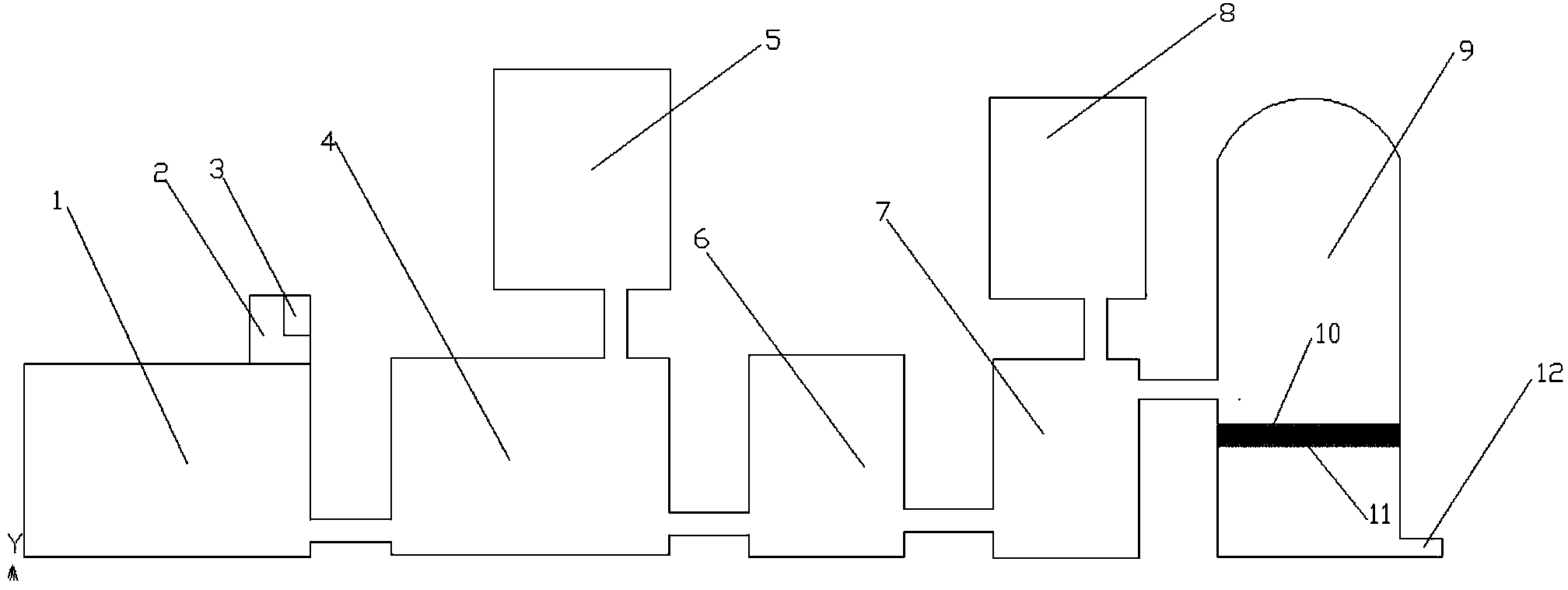

摘要附图
权利要求书
1.一种生活污水排污复合过滤系统，其特征在于：包括低位收集池(1)， 用于收集生活排污水;提升泵(2)，其连通于所述低位收集池(1);耐高温液位 控制器(3)，控制所述提升泵(2)启停;隔板反应池(4)，用于生活排污水与反应 剂进行混合反应;配药箱(5)，用于向所述隔板反应池(4)中加入反应剂;集泥 斗(6)，用于收集所述隔板反应池(4)底部分离后产生的污泥;高温水精密过滤 器(7)，用于将从所述隔板反应池(4)中分离出来的清水进行过滤;反洗池(8)， 用于定期反洗所述高温水精密过滤器(7);复合过滤罐(9)，用于对从所述高温 水精密过滤器(7)分离出来的清水再次过滤，并且在所述复合过滤罐(9)的罐体 中下部设置有由两层石英砂层(10)夹持的活性炭层(11);在所述复合过滤罐(9) 的底部设置有清洁水出口(12)。
2.根据权利要求1所述的一种生活污水排污复合过滤系统，其特征在于： 所述反应剂为絮凝剂。
说明书
一种生活污水排污复合过滤系统
技术领域
本实用新型涉及生活污水处理的技术改进，具体涉及一种生活污水排污复 合过滤系统。
背景技术
随着社会的发展，生活污水的不断增多，已经严重影响了人们的生活质量， 因此污水处理已经成为目前必须解决的问题，但是现有的污水处理设备，对污 水的处理效果不好，无法满足人们的要求。因此，针对现有生活污水排污的现 状，响应国家节能减排的号召，对生活排污水的回用势在必行。
实用新型内容
本实用新型提出一种生活污水排污复合过滤系统，解决了现有技术中生活 污水污水排量大及大量残余盐水造成地下水污染的问题，且污水处理效果好， 并可满足人们对污水处理的要求。
本实用新型的技术方案是这样实现的：
一种生活污水排污复合过滤系统，其特征在于：低位收集池用于收集生活 排污水;提升泵连通于所述低位收集池;耐高温液位控制器可控制所述提升泵 启停;隔板反应池用于排污水与反应剂进行混合反应;配药箱用于向所述隔板 反应池中加入反应剂;集泥斗用于收集污泥;高温水精密过滤器用于将从所述 隔板反应池中分离出来的清水进行过滤;反洗池用于定期反洗所述高温水精密 过滤器;复合过滤罐用于对从所述高温水精密过滤器分离出来的清水再次过滤， 在所述复合过滤罐的罐体中下部设置有由两层石英砂层夹持的活性炭层;在所 述复合过滤罐底部设置有清洁水出口。
作为本实用新型的一种优选实施方案，所述反应剂为絮凝剂。
本实用新型的有益效果为：
本实用新型提供一种生活污水排污复合过滤系统，避免了现有生活污水排 量大，随意排污会造成地下水污染的问题，并且污水处理效果好，满足人们对 污水处理的要求。
