申请日2014.04.09
公开(公告)日2014.11.26
IPC分类号E03F5/22
摘要
本实用新型公开了一种防漏污水提升器，包括箱体，该箱体具有进水口，且该箱体内设有一动力连接至一电机的水泵，该水泵具有进水端，且该水泵具有出水口，所述箱体内设有内箱，该进水口的内端连通至该内箱，该水泵的进水端连通至该内箱，且该水泵和该电机位于该内箱外部。本实用新型的优点是：箱体不易漏水。

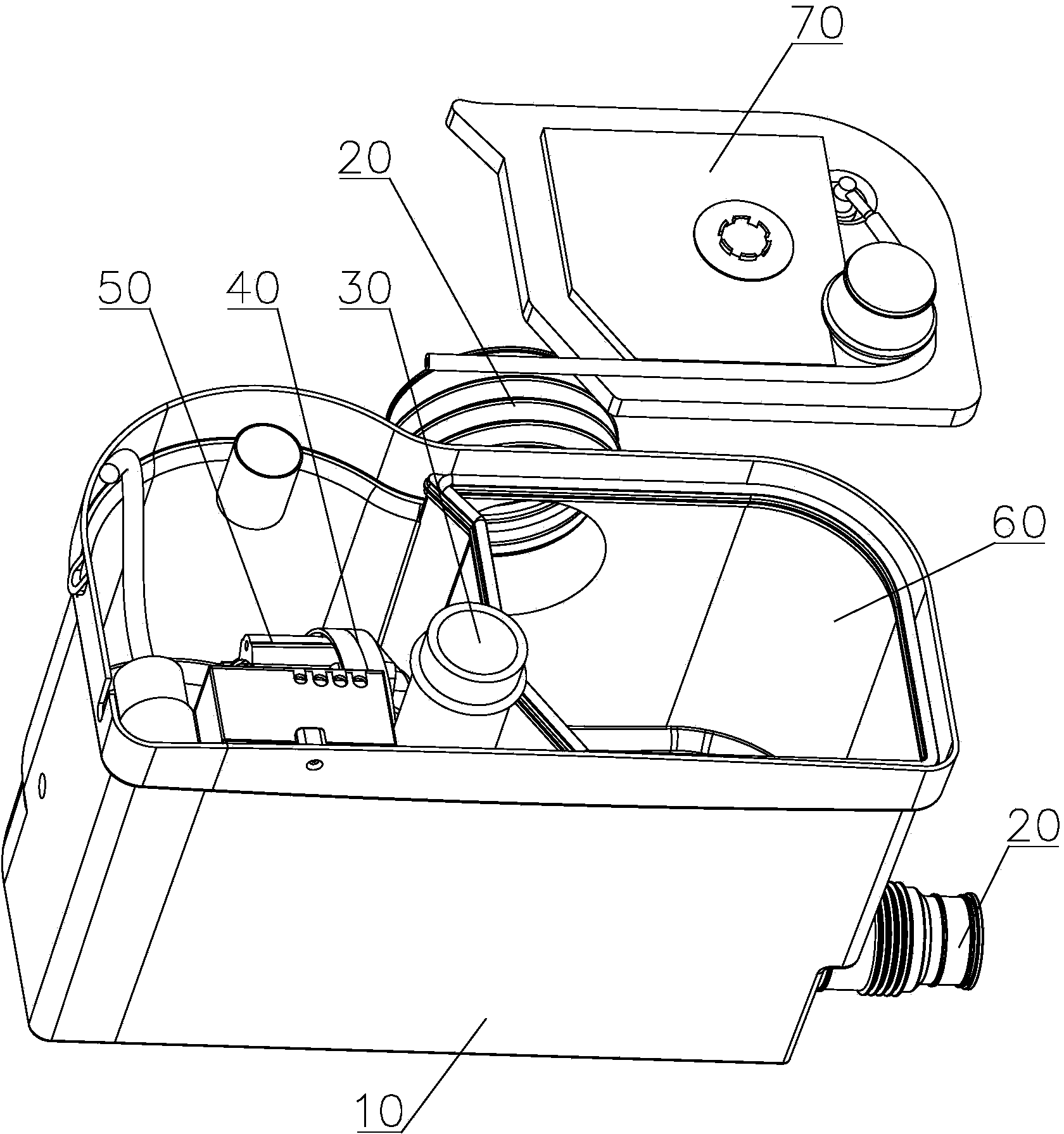

摘要附图
权利要求书
1.防漏污水提升器，包括箱体(10)，该箱体(10)具有进水口(20)， 且该箱体(10)内设有一动力连接至一电机(50)的水泵(40)，该水泵(40) 具有进水端，且该水泵(40)具有出水口(30)，其特征在于：所述箱体(10) 内设有内箱(60)，该进水口(20)的内端连通至该内箱(60)，该水泵(40) 的进水端连通至该内箱(60)，且该水泵(40)和该电机(50)位于该内箱(60) 外部。
2.根据权利要求1所述的防漏污水提升器，其特征在于：所述箱体(10) 具有上盖(70)。
说明书
防漏污水提升器
技术领域
本发明涉及生活用品技术领域，尤其是涉及一种防漏污水提升器。
背景技术
当盥洗室的位置较低，比如以地下室作为盥洗室时，常常因盥洗室中的马桶、洗手池的位置低于城市排水管的高度，从而需要污水提升器将盥洗室内产生的污水提升至一定高度后排至城市排水管内。即，该污水提升器包括箱体，该箱体内设有储水腔，该储水腔具有进水口，且该箱体内设有一动力连接至一电机的水泵，该水泵的进水端连通该储水腔，且该水泵具有出水口。当然，该进水口连通马桶和/或洗手池的排污端，该出水口连接至城市排水管。其缺陷在于：箱体在储水腔所在的部位易于漏水，从而使用寿命较短。
发明内容
本发明的目的是提供一种防漏污水提升器，它具有其箱体不易漏水的特点。
本发明所采用的技术方案是：防漏污水提升器，包括箱体，该箱体具有进水口，且该箱体内设有一动力连接至一电机的水泵，该水泵具有进水端，且该水泵具有出水口，所述箱体内设有内箱，该进水口的内端连通至该内箱，该水泵的进水端连通至该内箱，且该水泵和该电机位于该内箱外部。
所述箱体具有上盖。
本发明所具有的优点是：箱体不易漏水。本发明的防漏污水提升器的污水进入内箱中，该箱体对该内箱进行了保护，即便内箱因使用时间较长而老 化漏水，该箱体仍然可以避免漏水的出现。即，相对于直接将污水暂存于该箱体内的情况，内箱的引入使漏水的几率得到了极大降低。
