申请日2014.04.09
公开(公告)日2014.09.17
IPC分类号C02F9/04
摘要
本实用新型涉及一种化学试验室水处理装置，包括酸碱废液箱和废水箱，酸碱废液箱和废水箱上部设置有过滤网，碱废液箱和废水箱之间设置有隔离板;过滤网上部设置有支板，支板上部设置有酸槽、碱槽和水箱，酸槽、碱槽下部分别连接有酸碱排放管，酸碱排放管上设置有控制开关;水箱下部连接有进水管;进水管上设置有放水开关;废水箱底部侧面设置有过滤器，过滤器上连接有上水管。该实用新型装置通过将化学用水和非化学用水分开使用，将非化学用水循环利用，而将化学用水利用酸碱中和方式予以中和后再予以排放，从而既能实现水资源的合理利用，也能实现水资源处理后再予以排放，避免给环境造成污染。

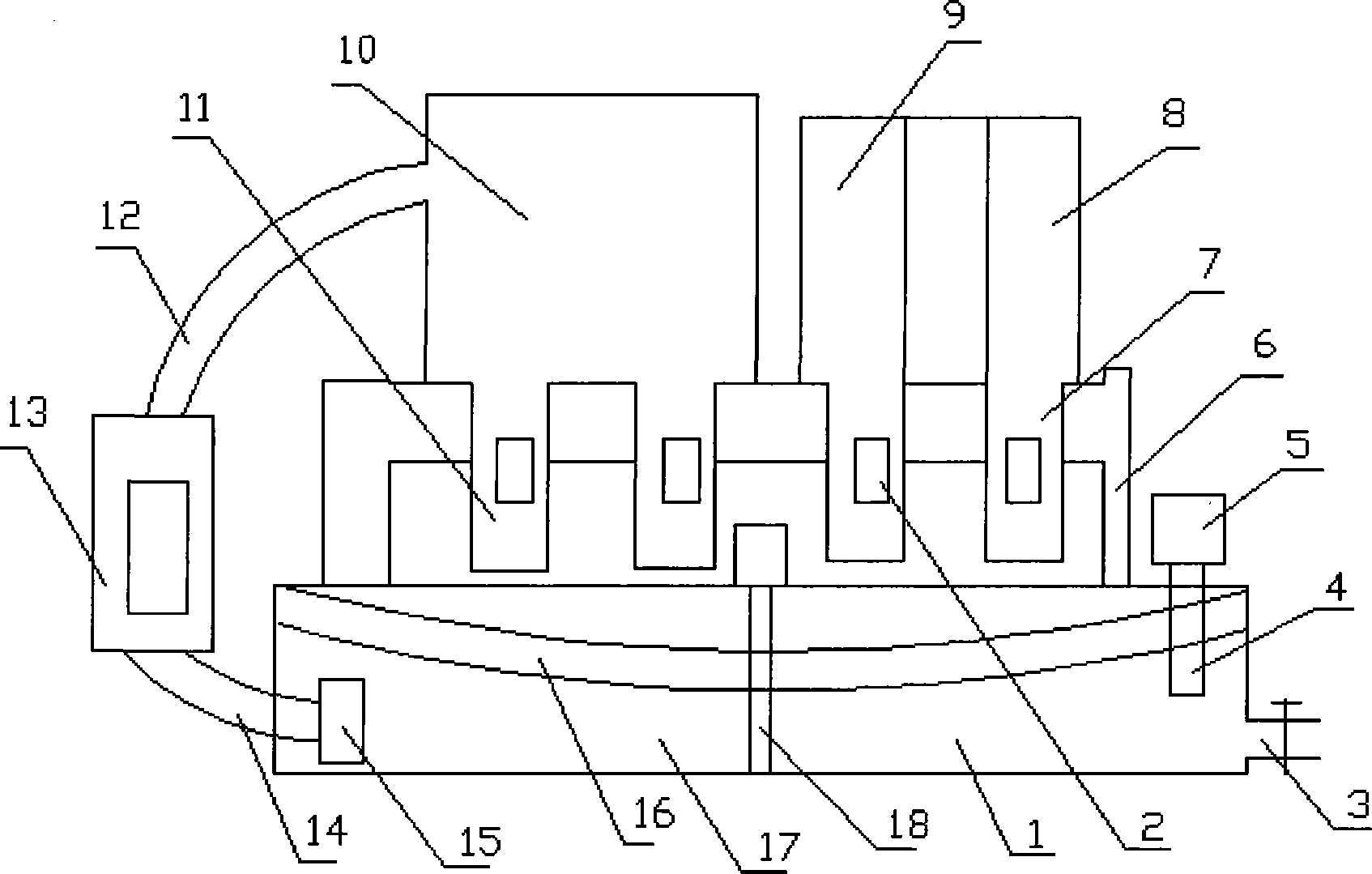

摘要附图
权利要求书
1.一种化学试验室水处理装置，包括酸碱废液箱和废水箱，其特征在于：所述酸碱废液箱和废水箱上部设置有过滤网，所述酸碱废液箱和废水箱之间设置有隔离板;所述过滤网上部设置有支板，所述支板上部设置有酸槽、碱槽和水箱，所述酸槽、碱槽下部分别连接有酸碱排放管，所述酸碱排放管上设置有控制开关;所述水箱下部连接有进水管;所述进水管上设置有放水开关;所述废水箱底部侧面设置有过滤器，所述过滤器上连接有上水管，所述上水管与设置在废水箱一侧的抽水机相连接，所述抽水机出水口连接有供水管，所述供水管另一端与水箱顶部相连接。
2.根据权利要求1所述的化学试验室水处理装置，其特征在于：所述酸碱废液箱内设置有PH计，所述PH计顶部连接有PH计显示仪，所述PH计显示仪设置在酸碱废液箱的外部位置。
3.根据权利要求1所述的化学试验室水处理装置，其特征在于：所述酸碱废液箱侧面位置设置有排废液口，所述排废液口上设置有开关。
说明书
化学试验室水处理装置
技术领域
本实用新型涉及一种化学试验室水处理装置，属于化学品处理技术领域。
背景技术
目前，在化学品处理过程中，涉及到各种各样的水处理，特别是会遇到各种酸、碱类物质，如果直接排放，则会影响水资源的处理，污染环境。同时在水的使用过程中，有些水直接排放则造成了水资源的浪费，因此，有必要采用合适的方式，针对化学试验室所遇到的水资源进行处理，一方面，可以节约水资源，另一方面，这些水不会直接排放造成环境的污染，因此，可以在处理过程中，提高改善使用后的水的处理效果，并实现循环利用和合理排放。
实用新型内容
本实用新型的目的在于提供一种化学试验室水处理装置，以便更好地处理化学试验室中的水，便于循环利用，也便于处理后合理排放。
为了实现上述目的，本实用新型的技术方案如下。
一种化学试验室水处理装置，包括酸碱废液箱和废水箱，酸碱废液箱和废水箱上部设置有过滤网，酸碱废液箱和废水箱之间设置有隔离板;过滤网上部设置有支板，支板上部设置有酸槽、碱槽和水箱，酸槽、碱槽下部分别连接有酸碱排放管，酸碱排放管上设置有控制开关;水箱下部连接有进水管;进水管上设置有放水开关;废水箱底部侧面设置有过滤器，过滤器上连接有上水管，上水管与设置在废水箱一侧的抽水机相连接，抽水机出水口连接有供水管，供水管另一端与水箱顶部相连接。
进一步地，酸碱废液箱内设置有PH计，PH计顶部连接的PH计显示仪，PH计显示仪设置在酸碱废液箱的外部位置。
进一步地，酸碱废液箱侧面位置设置有排废液口，排废液口上设置有开关，便于排放废液。
该实用新型装置中，将化学用水和非化学用水分开使用，使用后的水分别进行处理后排放或者循环处理，其中，水箱用于供水，需要使用时，利用进水管控制开关使用，使用后的水排放经过过滤网过滤后进入到废水箱，抽水后经过上水管，利用抽水机抽水后，利用供水管供水，进入水箱中循环利用。而化学用水，利用酸槽和碱槽分别使用后，通过过滤网后进入到酸碱废液箱中，当需要中和时，则根据PH计显示仪上显示的酸碱 度，调整酸槽或者碱槽中的酸或者碱排放予以中和，然后通过排废液口排放，从而实现化学品用水的中和处理后排放。
该实用新型的有益效果在于：该实用新型装置通过将化学用水和非化学用水分开使用，将非化学用水循环利用，而将化学用水利用酸碱中和方式予以中和后再予以排放，从而既能实现水资源的合理利用，也能实现水资源处理后再予以排放，避免给环境造成污染。
