申请日2014.04.09
公开(公告)日2014.09.10
IPC分类号B01D36/04
摘要
本实用新型提出了一种河道污水沉淀过滤装置，包括管道本体，管道本体两端分别设隔栅丝网，管道本体分沉淀区和过滤区两部分，沉淀区和过滤区交汇处设与管道形状仿形的交汇处金属网，在沉淀区内至少设一块挡板，挡板的高度低于管道本体内腔的高度，在过滤区的管道本体管腔内设与管腔仿形的过滤丝网罩，在过滤网罩内至少设一个过滤网芯，过滤网芯内填设有过滤材料。本实用新型可使河道内的污水得到有效地沉淀、过滤，从而达到符合排放的要求，且本实用新型结构简单，施工方便，造价低廉。

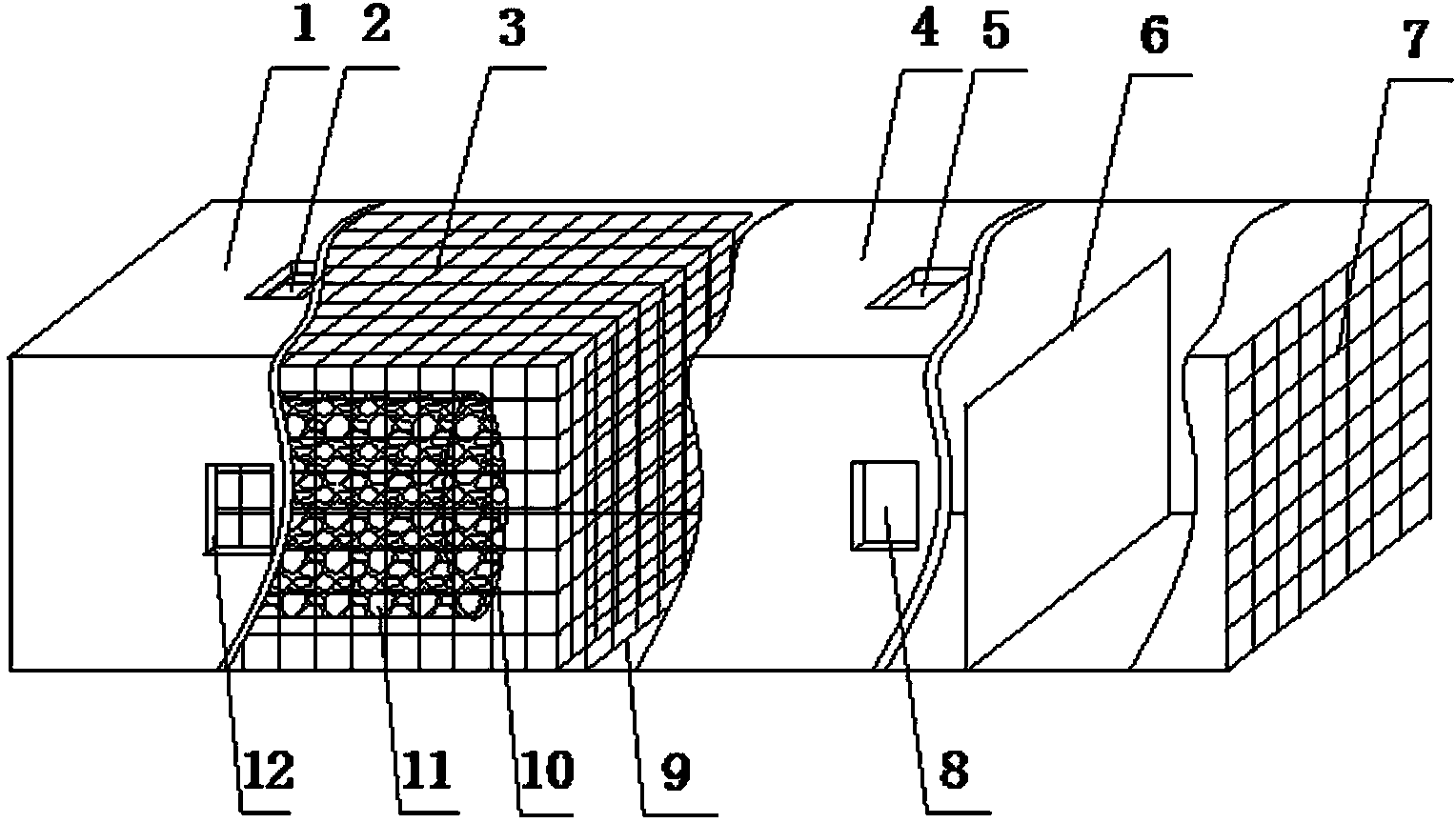

摘要附图
权利要求书
1.一种河道污水沉淀过滤装置，包括管道本体，其特征是所述管道本体两端分别设隔栅丝网，管道本体分沉淀区和过滤区两部分，沉淀区和过滤区交汇处设与管道形状仿形的交汇处金属网，在所述沉淀区内至少设一块挡板，挡板的高度低于管道本体内腔的高度;在沉淀区的管道本体上面设沉淀区冲洗孔，在沉淀区的管道本体其它侧面上设沉淀区排污孔;在所述过滤区的管道本体管腔内设与管腔仿形的过滤丝网罩，在过滤网罩内至少设一根过滤网芯，过滤网芯内填设有过滤材料，在过滤区的管道本体上面设过滤区冲洗孔，在过滤区的管道本体其它侧面上设过滤区排污孔。
2.根据权利要求1所述的河道污水沉淀过滤装置，其特征是所述沉淀区冲洗孔、沉淀区排污孔、过滤区冲洗孔、过滤区排污孔上均设有封盖。
3.根据权利要求1所述的河道污水沉淀过滤装置，其特征是所述管道本体的截面为方向、圆形或梯形。
说明书
河道污水沉淀过滤装置
技术领域
本实用新型涉及过滤装置，具体涉及一种河道污水沉淀过滤装置，其用于对河道内的污水进行沉淀、过滤，使其达到排放的要求。
背景技术
目前，随着城镇化建设步伐的加快，城市面积越来越大，居住人口越来越多，城市污水排放也越来越多，造成许多城市内河排污现象很严重。这不仅影响着城市的形象，更严重影响着人们的生活环境，对沿河道两岸生活的人们健康直接造成危害。河道污水处理工程是城市市政建设、工业企业建设或排污达标治理的一个重要部分,污水处理过程是将污水中所含的污染物分离出来或将其转化为无害物，从而使污水得到净化的过程。然而，现有的许多城市内河污水排放由于多种原因并没有得到有效地处理。
发明内容
本实用新型所要解决的技术问题是如何能使河道内的污水得到有效地沉淀、过滤处理，使其达到排放的要求。
为解决上述技术问题，本实用新型所采取的技术方案是：一种河道污水沉淀过滤装置，包括管道本体，所述管道本体两端分别设隔栅丝网，管道本体分沉淀区和过滤区两部分，沉淀区和过滤区交汇处设与管道形状仿形的交汇处金属网，在所述沉淀区内至少设一块挡板，挡板的高度低于管道本体内腔的高度;在沉淀区的管道本体上面设沉淀区冲洗孔，在沉淀区的管道本体其它侧面上设沉淀区排污孔;在所述过滤区的管道本体管腔内设与管腔仿形的过滤丝网罩，在过滤网罩内至少设一个过滤网芯，过滤网芯内填设有过滤材料，在过滤区的管道本体上面设过滤区冲洗孔，在过滤区的管道本体其它侧面上设过滤区排污孔。
所述沉淀区冲洗孔、沉淀区排污孔、过滤区冲洗孔、过滤区排污孔上均设有封盖。
所述管道本体的截面为方向、圆形或梯形。
本实用新型采用上述技术方案所设计的河道污水沉淀过滤装置，由于在管道本体的沉淀区至少设一块挡板，在管道本体的过滤区内设过滤网罩，过滤网罩内至少设一根填充有过滤材料的过滤网芯，使用时，将本实用新型沿河道污水流向铺设在河道所建的两坝体间，污水首先经过沉淀区得到多级沉淀，再经过过滤区进行多级过滤，从管道本体流出的水就会达到排放要求，从而使河道内的污水得到有效地沉淀、过滤，河道沿岸环境得到改善。本实用新型结构简单，施工方便，且造价低廉。
