申请日2014.04.09
公开(公告)日2014.08.27
IPC分类号B01D35/02
摘要
本实用新型涉及一种浆体试验废水净化回收装置，能够把浆体试验的废水进行净化回收，它是将标准筛放在筛架上，而筛架置入水箱中，筛架顶部通过振动导杆与振筛机连接，振筛机通过数据线与控制器相连接，水箱底部安装带有阀门的排水口，排水口将废水排入过滤桶顶部的滤网内，其中过滤桶下部与负压泵相连接，负压泵开启后，废水在大气压力的作用下能够快速完成净化和回收过程。

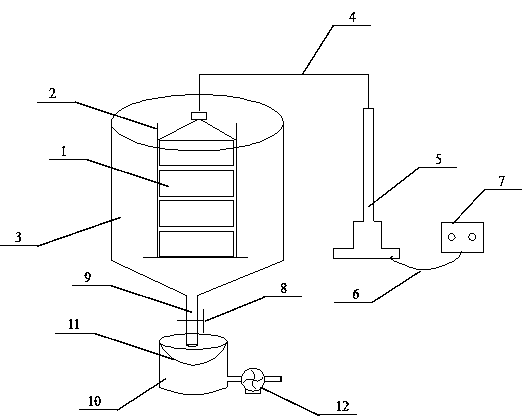

摘要附图
权利要求书
1.一种浆体试验废水净化回收装置，它是将标准筛放在筛架上，而筛架置入水箱中，筛架顶部通过振动导杆与振筛机连接，振筛机通过数据线与控制器相连接，水箱底部安装带有阀门的排水口，排水口将废水排入过滤桶顶部的滤网内，其特征是：过滤桶下部与负压泵相连接。
说明书
浆体试验废水净化回收装置
技术领域
本实用新型涉及一种浆体试验废水净化回收装置，可广泛应用于浆体管道输送工程项目中，作为浆体试验废水净化回收设备使用，属于浆体试验废水净化回收设备技术领域。
背景技术
本实用新型做出以前，浆体试验废水净化的回收工作都是采用直接干燥来进行回收的，由于浆体废水中含细颗粒的浓度低，因此干燥的时间长，细颗粒回收效率低，为了提高浆体试验废水净化的回收效率，减少干燥的时间，实现浆体试验废水净化回收自动化对于浆体管道工程试验来说是至关重要的。
发明内容
为了解决浆体试验废水净化回收自动化问题，满足浆体管道工程试验的需要，本实用新型提供一种浆体试验废水净化回收装置，该浆体试验废水净化回收装置结构简单，安装方便，净化效果好，细颗粒物料回收效率高。
本实用新型解决其技术问题所采用的技术方案是：它是将标准筛放在筛架上，而筛架置入水箱中，筛架顶部通过振动导杆与振筛机连接，振筛机通过数据线与控制器相连接，水箱底部安装带有阀门的排水口，排水口将废水排入过滤桶顶部的滤网内，其中过滤桶下部与负压泵相连接，负压泵开启后，废水在大气压力的作用下能够快速完成净化和回收过程。
本实用新型的有益效果是，可以用于任意浆体管道工程项目的浆体试验废水净化回收设备使用，从而满足了浆体管道工程项目中对浆体试验废水净化回收自动化的需要。
