申请日2014.04.08
公开(公告)日2014.06.18
IPC分类号B01D24/22
摘要
本发明公开了一种免堵塞污水过滤池，包括一池体，该池体由上至下依次设有石英砂过滤层、卵石层、滤砖过滤层及清水通道;所述滤砖过滤层底部还设有一盖板;所述盖板上均匀分布有若干通气孔;所述滤砖过滤层由若干滤砖相互搭扣铺设而成。本发明结构简单，成本低廉，反冲洗效果好，彻底解决了堵塞的现象。

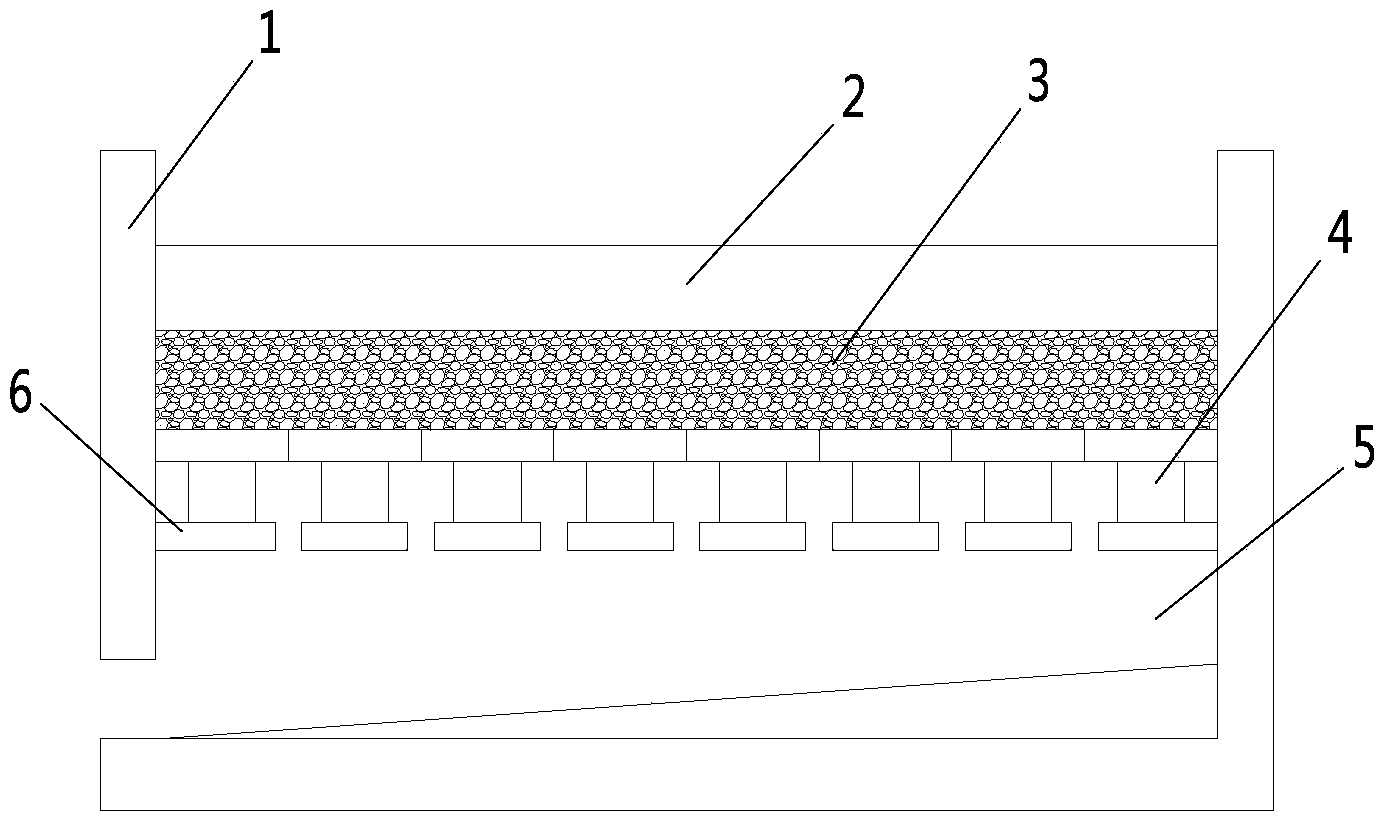

摘要附图
权利要求书
1.一种免堵塞污水过滤池，其特征在于，包括一池体，该池体由上至下依次设有石英砂过滤层、卵石层、滤砖过滤层及清水通道。
2.如权利要求1所述的一种免堵塞污水过滤池，其特征在于，所述滤砖过滤层底部还设有一盖板。
3.如权利要求2所述的一种免堵塞污水过滤池，其特征在于，所述盖板上均匀分布有若干通气孔。
4.如权利要求1所述的一种免堵塞污水过滤池，其特征在于，所述滤砖过滤层由若干滤砖相互搭扣铺设而成。
5.如权利要求1所述的一种免堵塞污水过滤池，其特征在于，所述滤砖间留有6mm-9mm的空隙。
6.如权利要求5所述的一种免堵塞污水过滤池，其特征在于，所述滤砖间的空隙率为7%-8%。
7.如权利要求1所述的一种免堵塞污水过滤池，其特征在于，所述滤砖采用T型滤砖。
8.如权利要求1所述的一种免堵塞污水过滤池，其特征在于，所述清水通道的底部与水平方向倾斜10度角。
说明书
一种免堵塞污水过滤池
技术领域
本发明涉及污水处理技术领域，特别涉及一种免堵塞污水过滤池。
背景技术
随着我们的工业化和城市化的加剧发展，近几年间，我国的水污染现象变得越来越越严重，这些污染后的水源若直接排放至江河中，将会直接对江河造成严重的污染。因此，一般情况下都是通过管道将其集中引流至污水处理厂，经过处理后才能排放至江河中。
污水的过滤是污水处理过程中必备的环节。传统的污水过滤方式是采用砂滤池的方式过滤，这种方法有着非常稳定的过滤效果。
然而，在对于污水的深度处理方面，其又存在滤料易半解，从而导致砂池堵塞等问题。
发明内容
针对上述现有技术中所存在的问题，本发明的目的是：提出一种免堵塞的污水过滤池，已解决现有技术中的不足。
本发明解决其技术问题所采用的技术方案是：
一种免堵塞污水过滤池，包括一池体，该池体由上至下依次设有石英砂过滤层、卵石层、滤砖过滤层及清水通道。
进一步，所述滤砖过滤层底部还设有一盖板。
进一步，所述盖板上均匀分布有若干通气孔。
进一步，所述滤砖过滤层由若干滤砖相互搭扣铺设而成。
进一步，所述滤砖间留有6mm-9mm的空隙。
进一步，所述滤砖间的空隙率为7%-8%。
进一步，所述滤砖采用T型滤砖。
进一步，所述清水通道的底部与水平方向倾斜10度角。
本发明的有益效果是：本发明结构简单，成本低廉，反冲洗效果好，彻底解决了堵塞的现象。
