申请日2014.04.08
公开(公告)日2014.07.02
IPC分类号C02F9/06
摘要

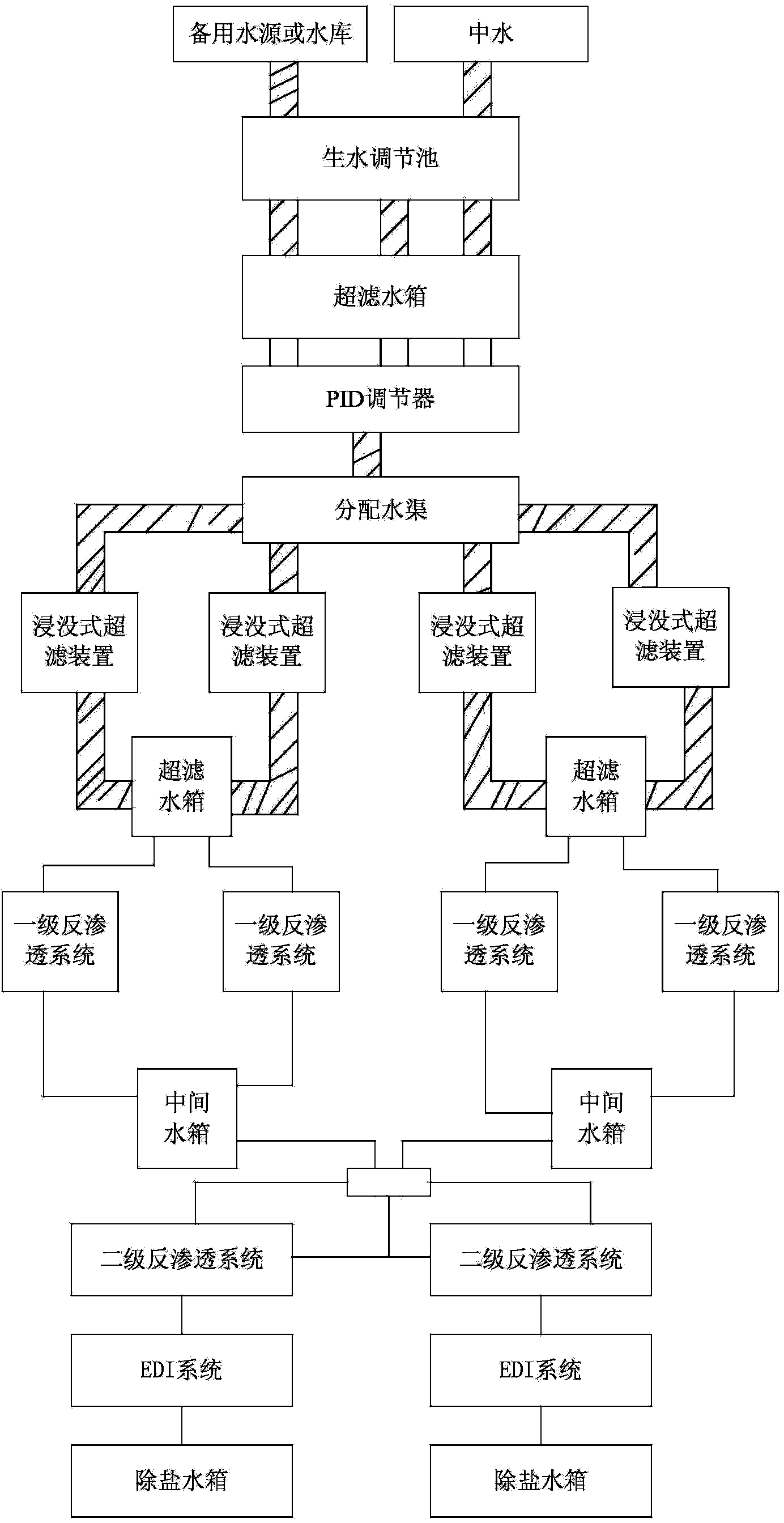

本发明公开了一种基于全膜法的电厂补给水处理系统，包括：超滤系统、反渗透系统、EDI系统;其特征在于：超滤系统由四套浸没式超滤装置组成;反渗透系统由四套一级反渗透系统和两套二级反渗透系统组成;EDI系统由两套EDI系统组成;超滤系统的出口通过管道与两个超滤水箱的入口连接，两个超滤水箱的出口通过管道与四套一级反渗透系统连接;四套一级反渗透系统的出口通过管道与两个中间水箱的入口连接，中间水箱的出口通过管路与汇总池的入口连接，汇总池的出口通过三台二级反渗透给水泵与两套二级反渗透系统的入口连接;二级反渗透系统的出口通过管道与EDI系统的入口连接，EDI系统的出口通过管道与除盐水箱的入口连接。
摘要附图
权利要求书
1.一种基于全膜法的电厂补给水处理系统，包括：超滤系统、反渗透系统、EDI系 统;其特征在于：所述超滤系统由四套浸没式超滤装置组成;所述反渗透系统由四套一 级反渗透系统和两套二级反渗透系统组成;所述EDI系统由两套EDI系统组成;所述超 滤系统通过三台变频生水提升泵提取生水调节池内的生水;所述超滤系统的出口通过管 道与两个超滤水箱的入口连接，所述两个超滤水箱的出口通过管道与四套一级反渗透系 统连接;所述四套一级反渗透系统的出口通过管道与两个中间水箱的入口连接，所述中 间水箱的出口通过管路与汇总池的入口连接，所述汇总池的出口通过三台二级反渗透给 水泵与两套二级反渗透系统的入口连接;所述二级反渗透系统的出口通过管道与EDI系 统的入口连接，所述EDI系统的出口通过管道与除盐水箱的入口连接。
2.根据权利要求1所述的电厂补给水处理系统，其特征在于，在所述超滤系统与生 水调节池之间的管道上设置有PID调节器。
3.根据权利要求1或2所述的电厂补给水处理系统，其特征在于，在所述中间水箱 上设有热网补水接口。
说明书
基于全膜法的电厂补给水处理系统
技术领域
本发明涉及电厂相关设备技术领域，特别是涉及一种基于全膜法的电厂补给水处理 系统。
背景技术
近年来，全膜法水处理技术在电厂锅炉补给水系统中的应用越来越广。全膜法锅炉 补给水系统一般由超滤系统、反渗透系统、EDI系统组成。全膜法水处理系统具有设备少、 操作简单、占地小、自动化程度高等特点。
天津陈塘庄热电厂煤改气搬迁工程一期工程建设两套由三菱M701F4型燃机组成的 900MW级“二拖一”燃气-蒸汽联合循环发电供热机组;由于传统全膜法水处理系统在上 述燃气-蒸汽联合循环发电供热机组的使用中存在一定的缺陷，因此为上述燃气-蒸汽联 合循环发电供热机组设计开发一种基于全膜法的电厂补给水处理系统显得尤为重要。
发明内容
本发明要解决的技术问题是：提供一种基于全膜法的电厂补给水处理系统。
本发明为解决公知技术中存在的技术问题所采取的技术方案是：
一种基于全膜法的电厂补给水处理系统，包括：超滤系统、反渗透系统、EDI系统; 其特征在于：所述超滤系统由四套浸没式超滤装置组成;所述反渗透系统由四套一级反 渗透系统和两套二级反渗透系统组成;所述EDI系统由两套EDI系统组成;所述超滤系 统通过三台变频生水提升泵提取生水调节池内的生水;所述超滤系统的出口通过管道与 两个超滤水箱的入口连接，所述两个超滤水箱的出口通过管道与四套一级反渗透系统连 接;所述四套一级反渗透系统的出口通过管道与两个中间水箱的入口连接，所述中间水 箱的出口通过管路与汇总池的入口连接，所述汇总池的出口通过三台二级反渗透给水泵 与两套二级反渗透系统的入口连接;所述二级反渗透系统的出口通过管道与EDI系统的 入口连接，所述EDI系统的出口通过管道与除盐水箱的入口连接。
作为优选，本发明还采用了如下的技术方案：
在所述超滤系统与生水调节池之间的管道上设置有PID调节器。
在所述中间水箱上设有热网补水接口。
本发明具有的优点和积极效果是：由于本发明中的超滤系统由四套浸没式超滤装置 组成;反渗透系统由四套一级反渗透系统和两套二级反渗透系统组成;EDI系统由两套 EDI系统组成;因此在使用过程中，一方面增大了工作效率，另一方面，为多种工作方 式提供了必要的前提条件;同时，由于超滤系统通过三台变频生水提升泵提取生水调节 池内的生水，因此工作时可以根据需要开启单台或者多台变频生水提升泵;由于超滤系 统由四套浸没式超滤装置组成;反渗透系统由四套一级反渗透系统和两套二级反渗透系 统组成;EDI系统由两套EDI系统，因此可以根据需要开启单套或者是多套浸没式超滤 装置、一级反渗透系统、二级反渗透系统、EDI系统。
