申请日2014.04.08
公开(公告)日2014.08.06
IPC分类号C02F1/00
摘要
一种搅拌站污水废料处理装置，属于环保设备领域，是由搅拌站、拢料斗、滑轨、污水接料斗、气缸、气缸支架、电磁阀、导料槽、砂石分离机、出料口组成的，其特征在于：搅拌站底部为拢料斗，拢料斗下面有滑轨，滑轨底面有气缸支架，气缸支架与气缸连接，电磁阀在滑轨上，滑轨与污水接料斗连接，污水接料斗与导料槽连接，导料槽尾端与砂石分离机连接，砂石分离机另一端为出料口。该实用新型的有益之处是：该设备能够实现自动化污水废料处理工艺，避免了繁琐的污水转运环节，清洗搅拌站及时快捷，省时省力，节能环保，保证搅拌站的清洁。

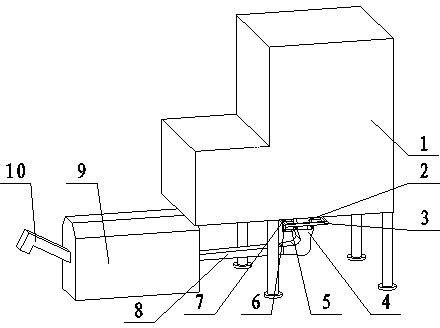

摘要附图
权利要求书
1.一种搅拌站污水废料处理装置，是由搅拌站、拢料斗、滑轨、污水接料斗、气缸、气缸支架、电磁阀、导料槽、砂石分离机、出料口组成的，其特征在于：搅拌站底部为拢料斗，拢料斗下面有滑轨，滑轨底面有气缸支架，气缸支架与气缸连接，电磁阀在滑轨上，滑轨与污水接料斗连接，污水接料斗与导料槽连接，导料槽尾端与砂石分离机连接，砂石分离机另一端为出料口。
2.根据权利要求1所述的一种搅拌站污水废料处理装置，其特征在于：所述的导料槽内有螺旋送料器。
3.根据权利要求1所述的一种搅拌站污水废料处理装置，其特征在于：所述的拢料斗与滑轨在指定位置装有限位开关。
说明书
一种搅拌站污水废料处理装置
技术领域
本实用新型涉及一种污水废料处理装置，具体的说是由滑轨、导料槽、砂石分离机等组成的一种搅拌站污水废料处理装置，属于环保设备领域。
背景技术
现在清洗搅拌机的废水通常是用装载机斗或搅拌车接装，然后再卸往他处，既费时费工，又耗费机械和油料费，每转运一次，少不了三元钱的油料费用，每小时清洗一次，一天就得多花费油料费上百元，另外还有人工，机械磨损等，长年累月，费用可观。如果直接打开卸料门将污水直接放入搅拌楼下，由于受重力的影响，污水飞溅，污染周围设备，污水不能及时排泄，到处横流，造成厂区污染，给我们的工作生活带来了很大麻烦，车辆轧过去，车轮粘满泥浆，带出厂区，也给市容造成了很大的破坏。由于废水处理麻烦，有的操作员图省事，懒得经常清洗搅拌机，这样很容易造成搅拌机粘罐和抱轴，时间长了就会造成在搅拌过程中闷机，造成材料浪费，每闷一次机，材料损失通常达到1000元，严重影响了生产和施工质量，通过实践我们发明了一种污水自动排放装置，而目前市场上没有该类装置。
发明内容
针对上述不足，本实用新型提供了一种搅拌站污水废料处理装置。
本实用新型是通过以下技术方案实现的：一种搅拌站污水废料处理装置，是由搅拌站、拢料斗、滑轨、污水接料斗、气缸、气缸支架、电磁阀、导料槽、砂石分离机、出料口组成的，其特征在于：搅拌站底部为拢料斗，拢料斗下面有滑轨，滑轨底面有气缸支架，气缸支架与气缸连接，电磁阀在滑轨上，滑轨与污水接料斗连接，污水接料斗与导料槽连接，导料槽尾端与砂石分离机连接，砂石分离机另一端为出料口。
所述的导料槽内有螺旋送料器。
所述的拢料斗与滑轨在指定位置装有限位开关。
该实用新型的有益之处是：该设备能够实现自动化污水废料处理工艺，避免了繁琐的污水转运环节，清洗搅拌站及时快捷，省时省力，节能环保，保证搅拌站的清洁，清洗搅拌站的残料或工地废料、余料也可通过砂石分离机进行处理，将有用的砂石分离出来再利用，一机三用，即节约了成本又解决了环境污染问题，通过螺旋送料器的动力推入砂石分离机分离，进料速度快，又能防止导料槽堵塞，使得废料残余能够达到全部清理，不会因设备停止工作，废料凝结而造成设备卡死，影响再次使用。
