申请日2014.09.05
公开(公告)日2015.01.21
IPC分类号A47L11/40; A47L11/30
摘要
本实用新型涉及洗地机的技术领域，公开了污水箱及其自动洗地机，污水箱包括具有污水腔的箱体和封盖于其顶部的盖体，箱体上具有进污口和抽风口，箱体中设有污水通道和封堵机构，污水通道具有底端口和顶端口，顶端口与污水腔连通，底端口与进污口密封连通，封堵机构用于同时封堵或者开启顶端口与抽风口;封堵机构包括活动设于盖体下侧的挡水板，由盖体反面向下伸出且均匀分布的多个支杆，以及套设于各支杆上的弹簧，支杆活动穿过挡水板，且挡水板与弹簧轴向定位连接。本实用新型提出的污水箱及其自动洗地机，通过在污水箱的箱体内活动设置封堵机构，提升了污水通道的密封效果，避免了因密封不佳导致污水溢出而造成地面二次受污的现象。
权利要求书
1.污水箱，用于自动洗地机中，包括具有污水腔的箱体，以及封盖于所述 箱体顶部的盖体，所述箱体上具有进污口和抽风口，其特征在于，还包括设置 于所述箱体中的污水通道和封堵机构，所述污水通道具有底端口和顶端口，所 述顶端口与所述污水腔连通，所述底端口与所述进污口密封连通，所述封堵机 构用于同时封堵或者同时开启所述顶端口与所述抽风口;
所述封堵机构包括活动设置于所述盖体下侧的挡水板，由所述盖体的反面 向下伸出且均匀分布的多个支杆，以及套设于各所述支杆上的弹簧，所述支杆 活动穿过所述挡水板，且所述挡水板与所述弹簧轴向定位连接。
2.如权利要求1所述的污水箱，其特征在于，所述挡水板上开设有通孔， 所述通孔的内壁沿径向朝其中心伸出有与其同轴的圆环，所述圆环的内缘向上 垂直弯折，所述支杆和所述弹簧活动穿过所述通孔，且所述圆环伸入所述弹簧 内与其形成轴向定位连接。
3.如权利要求2所述的污水箱，其特征在于，所述挡水板水平设置，其底 面上、且正对于所述顶端口和所述抽风口的位置设有软胶垫。
4.如权利要求3所述的污水箱，其特征在于，所述挡水板的底面向下伸出 有多个均匀分布的立柱。
5.如权利要求1所述的污水箱，其特征在于，所述污水通道包括设置于所 述箱体中的第一弯板和第二弯板，所述第一弯板和所述第二弯板两侧密封盖合。
6.如权利要求5所述的污水箱，其特征在于，所述第一弯板、所述第二弯 板的截面呈扇形，且所述第一弯板、所述第二弯板的底端到顶端呈收拢状。
7.如权利要求1～6任一项所述的污水箱，其特征在于，所述盖体上开设有 与所述污水腔连通的卸污口，所述卸污口上设置有封口盖。
8.如权利要求7所述的污水箱，其特征在于，所述盖体上还设置有可翻转 的手柄，所述手柄用于提携。
9.自动洗地机，包括具有容置腔的主机体，以及设置于所述主机体底部的 清洁装置，其特征在于，还包括如权利要求1～8所述的污水箱，所述污水箱设 置于所述容置腔中，且所述进污口与所述清洁装置连通。
10.如权利要求9所述的自动洗地机，其特征在于，还包括设置于所述容 置腔中的清水箱，以及封盖于所述容置腔顶部的机盖，所述清水箱紧靠于所述 污水箱的一侧，且与所述清洁装置连通。
说明书
污水箱及其自动洗地机
技术领域
本实用新型涉及洗地机的技术领域，尤其涉及污水箱及其自动洗地机。
背景技术
环境卫生是影响生活质量的重要因素，因此，伴随着人们对生活质量要求 的不断提高，相应地对环境卫生的要求也越来越高，然而现代人们的工作压力 与日剧增，急需从繁重的清洁工作中解放出来，于是出现了许多清洁地面的设 备来改善环境卫生，常用的有吸尘器、自动拖布机、扫地机以及洗地机。
现有的洗地机中设置有用于回收污水的污水箱，污水箱的污水回收路径中 具有挡水部，该挡水部采用塑料制作，另外，该挡水部一般采用单侧定位的方 式，类似于“跷跷板”的形式，这样就导致挡水不稳，又因塑料变形大，使得 挡水部的压块受力不均匀而导致挡水位置的间隙大，造成污水箱内的污水流出。
另外，现有的洗地机中污水回收通道为独立的圆形或者方形的收集液体， 这样就导致污水的入口偏小或者偏少，使得洗地机的清洁头部分无法完全形成 真空，从而不能有效地回收地面的污水，降低了用户体验效果。
实用新型内容
本实用新型的目的在于提供污水箱及其自动洗地机，旨在解决现有技术中， 传统洗地机污水箱中挡水结构的挡水密封效果差而容易导致污水溢出的问题。

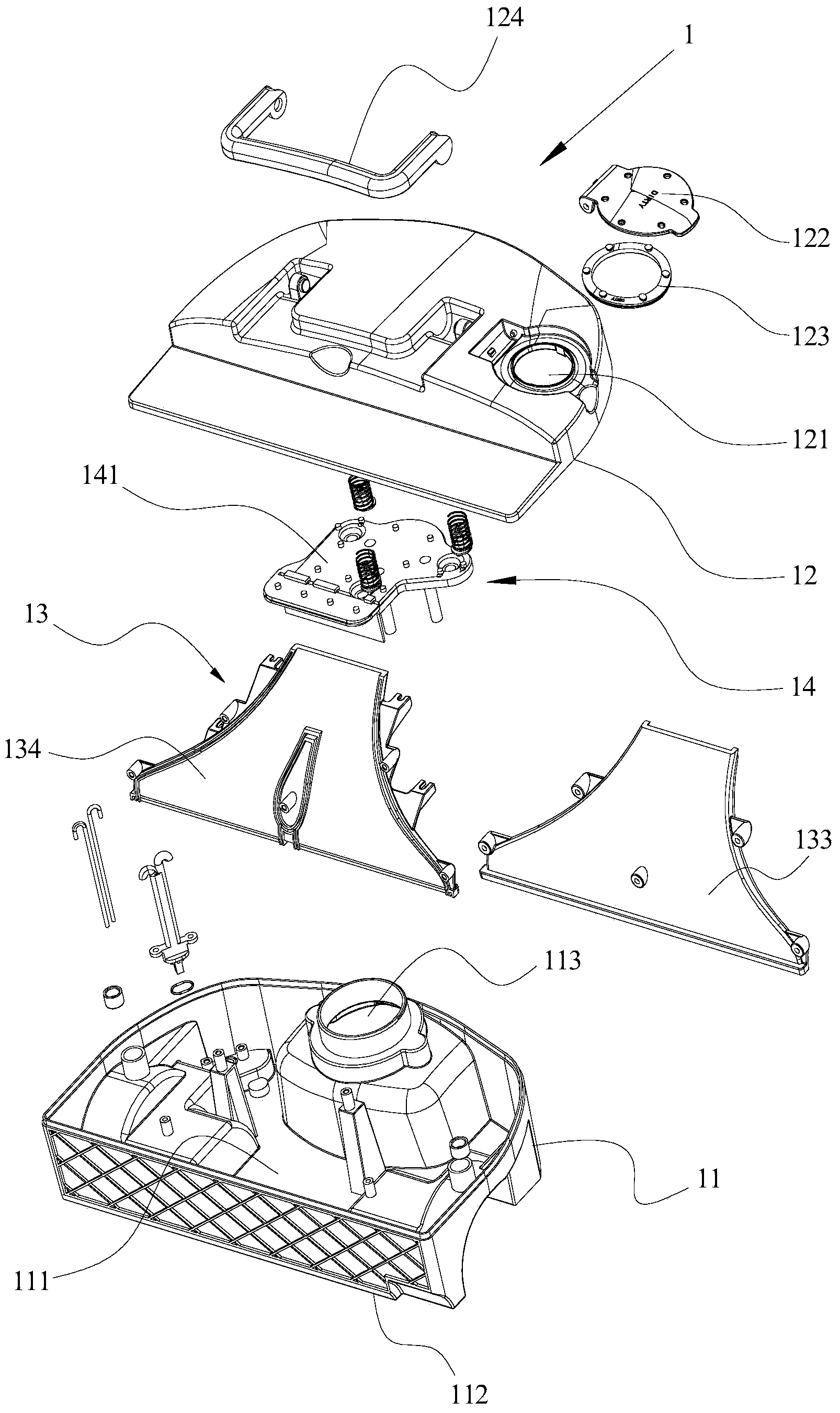

本实用新型是这样实现的，污水箱，用于自动洗地机中，包括具有污水腔 的箱体，以及封盖于所述箱体顶部的盖体，所述箱体上具有进污口和抽风口， 所述污水箱还包括设置于所述箱体中的污水通道和封堵机构，所述污水通道具 有底端口和顶端口，所述顶端口与所述污水腔连通，所述底端口与所述进污口 密封连通，所述封堵机构用于同时封堵或者同时开启所述顶端口与所述抽风口; 所述封堵机构包括活动设置于所述盖体下侧的挡水板，由所述盖体的反面向下 伸出且均匀分布的多个支杆，以及套设于各所述支杆上的弹簧，所述支杆活动 穿过所述挡水板，且所述挡水板与所述弹簧轴向定位连接。
进一步地，所述挡水板上开设有通孔，所述通孔的内壁沿径向朝其中心伸 出有与其同轴的圆环，所述圆环的内缘向上垂直弯折，所述支杆和所述弹簧活 动穿过所述通孔，且所述圆环伸入所述弹簧内与其形成轴向定位连接。
优选地，所述挡水板水平设置，其底面上、且正对于所述顶端口和所述抽 风口的位置固定设有软胶垫。
进一步地，所述挡水板底面向下伸出有多个均匀分布的立柱。
优选地，所述污水通道包括设置于所述箱体中的第一弯板和第二弯板，所 述第一弯板和所述第二弯板两侧密封盖合。
进一步地，所述第一弯板、所述第二弯板的截面呈扇形，且所述第一弯板、 所述第二弯板的底端到顶端呈收拢状。
进一步地，所述盖体上开设有与所述污水腔连通的卸污口，所述卸污口上 设置有封口盖。
进一步地，所述盖体上还设置有可翻转的手柄，所述手柄用于提携。
本实用新型提出的污水箱，在箱体内设置封堵机构，通过弹簧的弹力使挡 水板平稳地同时封堵抽风口和污水通道的顶端口，有效提升了污水通道封堵的 密封效果，避免了因密封不佳导致污水溢出的现象。
本实用新型还提供了一种自动洗地机，包括具有容置腔的主机体，以及设 置于所述主机体底部的清洁装置，还包括上述污水箱，所述污水箱设置于所述 容置腔中，且所述进污口与所述清洁装置连通。
进一步地，所述自动洗地机还包括设置于所述容置腔中的清水箱，以及封 盖于所述容置腔顶部的机盖，所述清水箱紧靠于所述污水箱的一侧，且与所述 清洁装置连通。
本实用新型提出的自动洗地机，其主机体的容置腔中设置有上述的污水箱， 在污水箱的箱体内设置封堵机构，通过弹簧的弹力使挡水板平稳地同时封堵抽 风口和污水通道的顶端口，避免了因密封不佳导致污水溢出的现象，提高了污 水回收效率，同时提升了用户体验效果。
