申请日2014.01.26
公开(公告)日2014.07.02
IPC分类号B01D24/46; B01D24/12
摘要
一种油田采出水处理双层滤料过滤器。本实用新型属于一种过滤器，具体涉及一种油田采出水处理双层滤料过滤器。本实用新型为解决现有油田采出水双滤料过滤器过滤周期短，出水水质差的问题。所述一种油田采出水处理双层滤料过滤器包括电机、减速器、减速器支架、浮油聚集器、过滤器进水管、上椭圆封头、滤罐筒体、下椭圆封头、裙座、过滤出水管、搅拌轴、滤料分散再生器、防板阻力器和反冲洗分配器，上椭圆封头、滤罐筒体和下椭圆封头由上至下依次连接组成罐体，浮油聚集器安装在所述罐体的上端面上，电机的转动轴通过减速器与搅拌轴的上端连接，搅拌轴的下端插装在所述罐体内。本实用新型主要用于油田采出水处理。
权利要求书

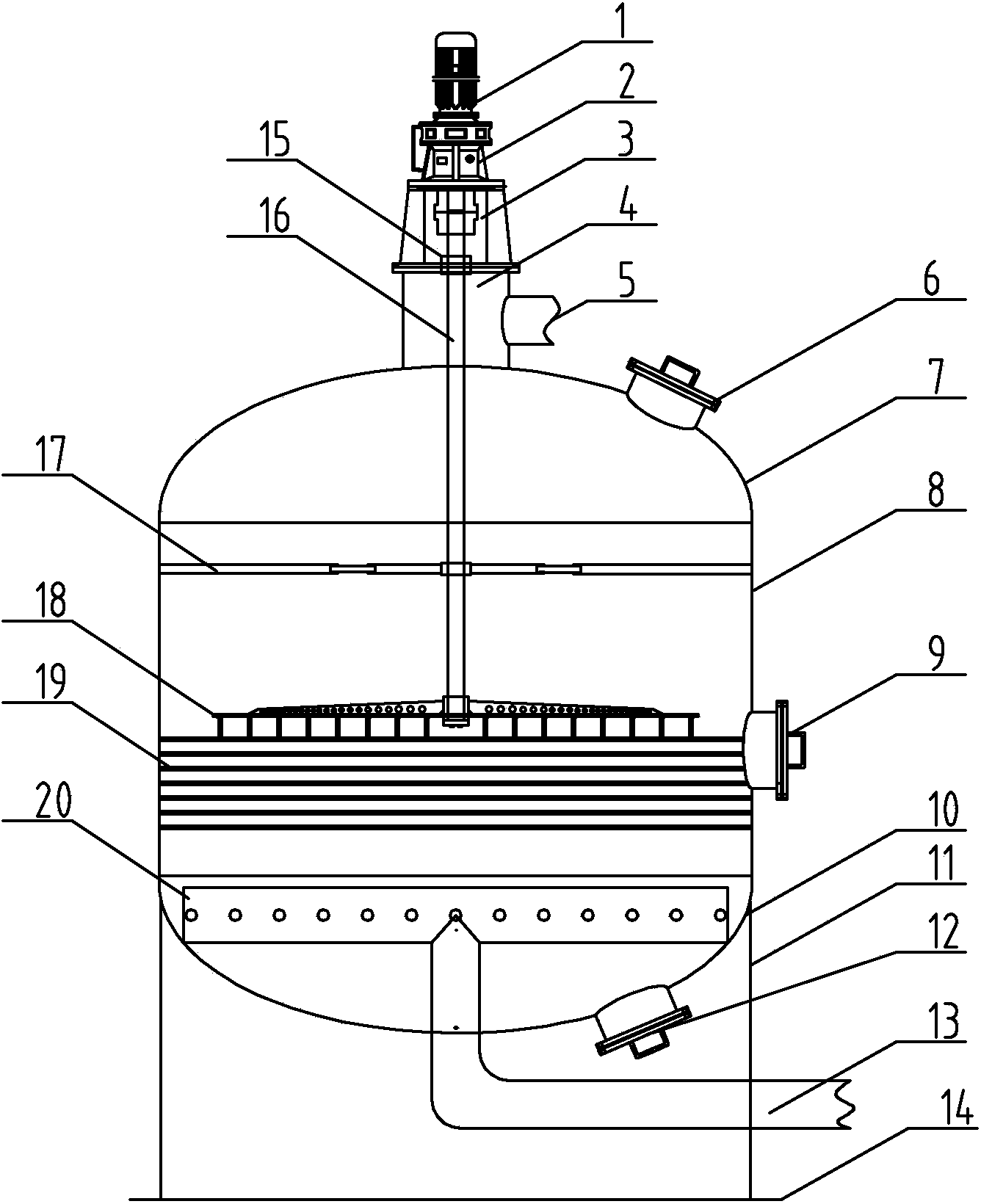

1.一种油田采出水处理双层滤料过滤器，其特征在于：所述一种油田采出水处理双层 滤料过滤器包括电机(1)、减速器(2)、减速器支架(3)、浮油聚集器(4)、过滤器进水 管(5)、上椭圆封头(7)、滤罐筒体(8)、下椭圆封头(10)、裙座(11)、过滤出水管(13)、 搅拌轴(16)、滤料分散再生器(18)、防板阻力器(19)和反冲洗分配器(20)，上椭圆封 头(7)、滤罐筒体(8)和下椭圆封头(10)由上至下依次连接组成罐体，浮油聚集器(4) 安装在所述罐体的上端面上，减速器(2)通过减速器支架(3)安装在浮油聚集器(4)上， 电机(1)的转动轴通过减速器(2)与搅拌轴(16)的上端连接，滤料分散再生器(18)、 防板阻力器(19)和反冲洗分配器(20)由上至下依次设置在所述罐体内，搅拌轴(16) 的下端插装在所述罐体内，且搅拌轴(16)的下端与滤料分散再生器(18)连接，过滤器 进水管(5)与浮油聚集器(4)连通，过滤出水管(13)与所述罐体连通，所述罐体固定 安装在裙座(11)上。
2.根据权利要求1所述一种油田采出水处理双层滤料过滤器，其特征在于：上椭圆封 头(7)上设有第一人孔(6)，滤罐筒体(8)上设有第二人孔(9)，下椭圆封头(10)上 设有第三人孔(12)。
3.根据权利要求1所述一种油田采出水处理双层滤料过滤器，其特征在于：浮油聚集 器(4)上浮油聚集器顶板(4-1)的上端设有密封器(15)。
4.根据权利要求1、2或3所述一种油田采出水处理双层滤料过滤器，其特征在于： 所述一种油田采出水处理双层滤料过滤器还包括轴支撑(17)，轴支撑(17)水平设置在滤 罐筒体(8)内，轴支撑(17)套装在搅拌轴(16)上。
5.根据权利要求4所述一种油田采出水处理双层滤料过滤器，其特征在于：裙座(11) 的下表面设有裙座垫板(14)。
说明书
一种油田采出水处理双层滤料过滤器
技术领域
本实用新型涉及一种过滤器，具体涉及一种油田采出水处理双层滤料过滤器。
背景技术
目前大庆油田大规模实施了三次采油工艺技术。其中，低含聚聚合物驱采油工艺进行 了大规模工业化推广，高含聚聚合物驱采油工艺和三元复合驱采油工艺目前已达到了工业 化试验阶段。
在油田采出水处理工艺中，过滤部分采用压力式单层滤料滤器、压力式双层滤料滤器、 核桃壳滤器、纤维球滤器，国内油田污水处理目前基本都是水驱含油污水，其中油田采出 水处理双滤料过滤器广泛应用于油田水驱采油工艺采出水处理。在三次采油采出水处理工 艺试验中，特别是在聚合物驱采出水处理工艺中，已经进行了大规模的工业化推广。
双滤料过滤器在油田水处理工艺中，是水处理效果最好的过滤器。但是，由于三次采 油采出水中含有粘度很高的聚合物，聚合物与原油一起粘附到滤料上，在滤料表层 100mm～200mm表层中，截流的原油和悬浮固体最多，形成表层过滤，下层滤料起的作用 很小，致使过滤周期缩短，出水水质差，同时，在结构上也存在一定的缺陷。
现有双滤料过滤器缺陷之一是：反冲洗排水收集器(过滤进水分配器)是辐射状不锈 钢筛管。筛管集中到中部总管以后，由上封头下部的侧面出水，这样就造成封头上部是死 空间，成为集油包，每次反冲洗原油都有一部分排不出去，再次过滤时，排不出去的原油 落到滤层表面，影响过滤效果及出水水质。
缺陷之二是：反冲洗配水系统支管也采用不锈钢筛管，与配水干管形成丰字型布水系 统，由于不锈钢筛管内衬有碳钢加强内管，两管之间结垢严重，形成堵塞，不锈钢筛管开 孔率高，中心部位出水多，边缘部位出水少，使反冲洗布水不均匀，中心部位出水多，超 过额定反冲洗强度时，冲垮垫料层，使滤罐中心部位漏滤料，边缘部位出水少，达不到额 定反冲洗强度时，造成滤料板结，严重时结块，过滤时很少起作用，由于不锈钢筛管开孔 率高，上表面出水多，下表面出水少，造成反冲洗配水系统以下的封头中，积存污泥和原 油，过滤时使出水水质变差。
缺陷之三是：滤罐形成表层过滤以后，滤料和原油粘在一起结块，不能打碎，使反冲 洗再生不彻底，工作一段时间后，影响出水水质。
实用新型内容
本实用新型为解决现有油田采出水双滤料过滤器过滤周期短，出水水质差的问题，进 而提出一种油田采出水处理双层滤料过滤器。
本实用新型为解决上述问题采取技术方案是：本实用新型包括电机、减速器、减速器 支架、浮油聚集器、过滤器进水管、上椭圆封头、滤罐筒体、下椭圆封头、裙座、过滤出 水管、搅拌轴、滤料分散再生器、防板阻力器和反冲洗分配器，上椭圆封头、滤罐筒体和 下椭圆封头由上至下依次连接组成罐体，浮油聚集器安装在所述罐体的上端面上，减速器 通过减速器支架安装在浮油聚集器上，电机的转动轴通过减速器与搅拌轴的上端连接，滤 料分散再生器、防板阻力器和反冲洗分配器由上至下依次设置在所述罐体内，搅拌轴的下 端插装在所述罐体内，且搅拌轴的下端与滤料分散再生器连接，过滤器进水管与浮油聚集 器连通，过滤出水管与所述罐体连通，所述罐体固定安装在裙座上。
本实用新型的有益效果是：本实用新型反冲洗干净彻底，解决了过滤器表层过滤、表 层滤料板结积油、积泥的问题，使过滤器的过滤周期延长了1倍以上，解决了反冲洗配水 系统双层套管结垢堵塞、下封头内垫料层冲洗不净、反冲洗配水不均匀、漏料等问题，从 而保证出水水质达到油田注水水质指标。
