申请日2013.12.26
公开(公告)日2014.05.28
IPC分类号C02F1/52
摘要
本实用新型公开了一种水处理反应装置，包括絮凝池体和连接在絮凝池体上的进水管，还包括呈筒状且呈竖直安装的导流混合器、搅拌机、絮凝剂加药系统和设置在絮凝池体底部的曝气支管，所述导流混合器固定在絮凝池体的中央，所述搅拌机包括驱动部和连接在驱动部上的叶轮，所述叶轮位于导流混合器内;所述絮凝剂加药系统包括絮凝药剂加药装置、加药支管和连接絮凝药剂加药装置与加药支管的絮凝药剂加药管，加药支管位于絮凝池体内，且加药支管的出口位于导流混合器的下方，加药支管出口朝向朝导流混合器。本实用新型能耗低，混凝充分，絮凝效果好，并且维修方便。
权利要求书

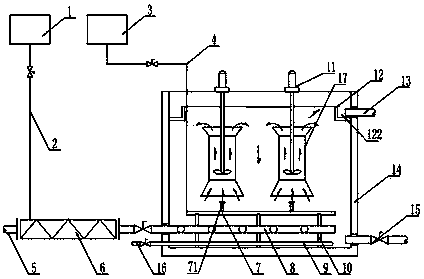

1.一种水处理反应装置，包括絮凝池体(14)和连接在絮凝池体(14)上的进水管(5)，其特征在于，还包括呈筒状且呈竖直安装的导流混合器(17)、搅拌机(11)、絮凝剂加药系统和设置在絮凝池体(14)底部的曝气支管(9)，所述导流混合器(17)固定在絮凝池体(14)的中央，所述搅拌机(11)包括驱动部和连接在驱动部上的叶轮，所述叶轮位于导流混合器(17)内;
所述絮凝剂加药系统包括絮凝药剂加药装置(3)、加药支管(7)和连接絮凝药剂加药装置(3)与加药支管(7)的絮凝药剂加药管(4)，加药支管(7)位于絮凝池体(14)内，且加药支管(7)的出口位于导流混合器(17)的下方，加药支管(7)出口朝向朝导流混合器(17)。
2.根据权利要求1所述的一种水处理反应装置，其特征在于，所述导流混合器(17)和搅拌机(11)数量相等且均不至一个，所述加药支管(7)的一端与絮凝药剂加药管(4)相连，加药支管(7)的另一端为盲端，加药支管(7)上固定连接有数量与导流混合器(17)数量相等的絮凝药剂出口管(71)，且絮凝药剂出口管(71)的出口位于导流混合器(17)的下方，絮凝药剂出口管(71)出口朝向朝导流混合器(17)。
3.根据权利要求1所述的一种水处理反应装置，其特征在于，还包括混凝药剂加药系统，所述混凝药剂加药系统包括混凝药剂加药装置(1)、管道混合器(6)和连接混凝药剂加药装置(1)与管道混合器(6)的混凝药剂加药管(2)，所述管道混合器(6)串联在进水管(5)上。
4.根据权利要求3所述的一种水处理反应装置，其特征在于，还包括配水支管(8)，所述配水支管(8)一端与进水管(5)的出口端固定连接，配水支管(8)的另一端为盲端，且配水支管(8)上开设有多个出水孔。
5.根据权利要求1所述的一种水处理反应装置，其特征在于，还包括曝气总管(16)，所述曝气支管(9)为多根，且曝气支管(9)相互之间成排平行设置，曝气支管(9)的入口端与曝气总管(16)的出口端相连。
6.根据权利要求1所述的一种水处理反应装置，其特征在于，还包括设置在絮凝池体(14)侧壁上部上的出水管(13)和絮凝池体(14)底面或侧面底部上的排空管(15)。
7.根据权利要求1所述的一种水处理反应装置，其特征在于，还包括固定在絮凝池(14)内壁上的出水槽(12)，所述出水槽(12)呈首尾相连的环状或框状，且出水槽(12)与絮凝池体(14)之间形成一个溢流腔(122)，出水管(13)的入口与溢流腔(122)相通。
8.根据权利要求1所述的一种水处理反应装置，其特征在于，还包括固定连接在絮凝池体(14)上的支架(10)，所述加药支管(7)和曝气支管(9)均固定连接在支架(10)上。
9.根据权利要求1至8中任意一个所述的一种水处理反应装置，其特征在于，所述导流混合器(17)的上、下端均固定连接有一个喇叭口，且每个喇叭口的小端与导流混合器(17)固定连接。
说明书
一种水处理反应装置
技术领域
本实用新型涉及水处理设备领域，特别是涉及一种水处理反应装置。
背景技术
现有技术中，水处理工艺中需要向水中加入混凝药剂和絮凝药剂并使之均匀混合在水体里，然后进行过滤或沉淀，混合絮凝反应装置用于给排水工艺混凝过程的反应阶段，使胶体颗粒形成较大的颗粒而沉淀，加入药剂时需要控制搅拌强度，以适应水质水量的变化，有足够的时间完成反应过程，达到理想的反应效果。
现有反应池一般安装搅拌机，能耗较高;采用网格反应池易出现沉集，使得整个反应池有效容积减少，反应时间不够，不利于胶体颗粒形成。所以需要一种能耗低，混凝充分，絮凝效果好，并且维修方便的絮凝反应装置。
实用新型内容
针对上述现有反应池一般安装搅拌机，能耗较高、采用网格反应池易出现沉集，使得整个反应池有效容积减少，反应时间不够，不利于胶体颗粒形成的问题，本实用新型提供了一种水处理反应装置。
为解决上述问题，本实用新型提供的一种水处理反应装置通过以下技术要点来解决问题：一种水处理反应装置，包括絮凝池体和连接在絮凝池体上的进水管，还包括呈筒状且呈竖直安装的导流混合器、搅拌机、絮凝剂加药系统和设置在絮凝池体底部的曝气支管，所述导流混合器固定在絮凝池体的中央，所述搅拌机包括驱动部和连接在驱动部上的叶轮，所述叶轮位于导流混合器内;
所述絮凝剂加药系统包括絮凝药剂加药装置、加药支管和连接絮凝药剂加药装置与加药支管的絮凝药剂加药管，加药支管位于絮凝池体内，且加药支管的出口位于导流混合器的下方，加药支管出口朝向朝导流混合器。
具体的，本实用新型在运用时絮凝药剂由加药支管喷入导流混合器中，在叶轮的搅拌作用下与水体均匀混合，设置的曝气支管用于向絮凝池体中通入压缩空气，在压缩空气气泡的搅动下以使得水体中的胶体颗粒始终悬浮在水体中，以防止在絮凝池体中产生沉淀。进一步的，为强化絮凝药剂与水体的混合效果，设置的叶轮可采用推进式叶轮，使得水体除了产生沿叶轮周向流动外，还能得到沿叶轮轴向方向大量的轴向流动。
更进一步的技术方案为：
为进一步强化絮凝药剂与水体的混合效果，所述导流混合器和搅拌机数量相等且均不至一个，所述加药支管的一端与絮凝药剂加药管相连，加药支管的另一端为盲端，加药支管上固定连接有数量与导流混合器数量相等的絮凝药剂出口管，且絮凝药剂出口管的出口位于导流混合器的下方，絮凝药剂出口管出口朝向朝导流混合器。
为便于向絮凝池体中加入混凝药剂，还包括混凝药剂加药系统，所述混凝药剂加药系统包括混凝药剂加药装置、管道混合器和连接混凝药剂加药装置与管道混合器的混凝药剂加药管，所述管道混合器串联在进水管上。此设置结构简单，采用的管道混合器混合效果好，且相较于采用其他混合设备还具有功耗低的特点。
为使得进水管向絮凝池体中的供水较为均匀的进入到絮凝池体中，优化混凝药剂、水体和絮凝药剂三者的混合效果，还包括配水支管，所述配水支管一端与进水管的出口端固定连接，配水支管的另一端为盲端，且配水支管上开设有多个出水孔。
为进一步强化压缩空气对水体的搅动效果，防止絮凝池体内产生曝气死角，还包括曝气总管，所述曝气支管为多根，且曝气支管相互之间成排平行设置，曝气支管的入口端与曝气总管的出口端相连。进一步的，可在絮凝池体底部的一端到另一端均匀平铺曝气支管，且相邻的曝气支管之间的距离不大于1米，曝气支管内部的压缩空气压力不小于0.15Mpa。
为便于絮凝池体排水，还包括设置在絮凝池体侧壁上部上的出水管和絮凝池体底面或侧面底部上的排空管。
为便于控制絮凝池体内部的液位，使得絮凝池体中的水体从水体上部四周均匀流向出水管，还包括固定在絮凝池体内壁上的出水槽，所述出水槽呈首尾相连的环状或框状，且出水槽与絮凝池体之间形成一个溢流腔，出水管的入口与溢流腔相通。
为避免加药支管和曝气支管在本实用新型使用时产生的震动影响各自与絮凝池体的连接面或密封面，还包括固定连接在絮凝池体上的支架，所述加药支管和曝气支管均固定连接在支架上。
为加大叶轮转动时对絮凝池体中水体的影响范围，以利于絮凝药剂与水体的均匀混合，所述导流混合器的上、下端均固定连接有一个喇叭口，且每个喇叭口的小端与导流混合器固定连接。
本实用新型具有以下有益效果：
本实用新型在运用时絮凝药剂由加药支管喷入导流混合器中，在叶轮的搅拌作用下与水体均匀混合，设置的曝气支管用于向絮凝池体中通入压缩空气，在压缩空气气泡的搅动下以使得水体中的胶体颗粒始终悬浮在水体中，以防止在絮凝池体中产生沉淀。相较于现有技术，本实用新型采用叶轮小范围实现水体与絮凝药剂混合和压缩空气防胶体沉淀，本实用新型能耗低，混凝充分，絮凝效果好，并且维修方便。
