申请日2014.01.23
公开(公告)日2015.07.15
IPC分类号C02F7/00; C02F3/24; C02F3/08
摘要
本发明公开了一种筒车水处理装置，包括跌水槽、集水槽、击水挡板、转轴、水筒、填料笼和转盘;转轴支撑在其两端设置的支架Ⅰ上，转轴上设置两个相互平行的转盘，两个转盘之间设置多个填料笼，填料笼内填充对污水进行处理的填料;两个转盘上均布设置多个水筒，水筒的轴线相对转轴的轴线倾斜;集水槽的长度方向与转轴的轴线垂直，集水槽的槽口与水筒的出水口方向对应，集水槽的出水口与跌水槽的槽口对应;两个转盘上均布设置多个击水挡板，跌水槽的出水口与转动到跌水槽下方的击水挡板的板面对应。本发明采用筒车技术与生物转盘技术相耦合，并且在填料笼中填充颗粒填料，强化了生物转盘技术水体复氧及微生物的生长，增强了水处理效果。
权利要求书

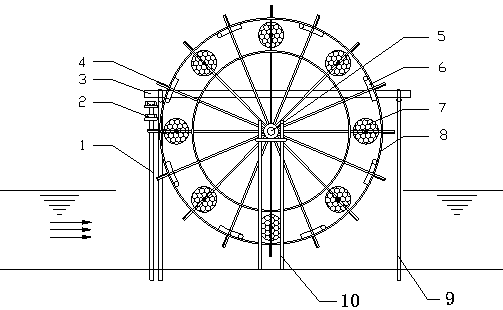

1.一种筒车水处理装置，其特征在于：包括跌水槽(2)、集水槽(3)、击水挡板(4)、转轴(5)、水筒(6)、填料笼(7)和转盘(8);所述转轴(5)支撑在其两端设置的支架Ⅰ(10)上并与支架Ⅰ(10)转动配合，所述转轴(5)上设置两个相互平行的转盘(8)，两个转盘(8)之间设置多个、且相对转轴(5)对称分布的填料笼(7)，填料笼形状为圆柱体，填料笼的外体由不锈钢丝网制成，填料笼的中心轴为不锈钢圆条，不锈钢圆条与内嵌在转盘上的滚珠轴承相连接，构成填料笼的转轴，填料笼(7)内填充对污水进行处理的填料;两个转盘(8)上均布设置多个两端伸出转盘(8)外侧的水筒(6)，所述水筒(6)的轴线相对转轴(5)的轴线倾斜;所述集水槽(3)支撑在其两端设置的支架Ⅱ(9)上，集水槽(3)的长度方向与转轴(5)的轴线垂直，所述集水槽(3)的槽口与水筒(6)的出水口方向对应，所述跌水槽(2)支撑在其两端设置的支架Ⅲ(1)上，集水槽(3)的出水口与跌水槽(2)的槽口对应;两个转盘(8)上均布设置多个击水挡板(4)，所述跌水槽(2)的出水口与转动到跌水槽(2)下方的击水挡板(4)的板面对应。
2.根据权利要求1所述的一种筒车水处理装置，其特征在于：所述填料由ZH30型颗粒活性碳填料、椰壳活性碳填料、悬浮球填料、鲍尔环填料、海尔环填料、多面空心球填料、花环填料、改性生物悬浮填料中的一种或几种混合而成。
3.根据权利要求2所述的一种筒车水处理装置，其特征在于：所述填料由ZH30型颗粒活性碳填料、椰壳活性碳填料、悬浮球填料、鲍尔环填料、海尔环填料、多面空心球填料、花环填料和改性生物悬浮填料混合组成，所述ZH30型颗粒活性碳填料、椰壳活性碳填料、悬浮球填料、鲍尔环填料、海尔环填料、多面空心球填料、花环填料、改性生物悬浮填料的体积之比为：0.1～0.8：0.1～0.8：0.1～0.8：0.1～0.8：0.1～0.8：0.1～0.8：0.1～0.8：0.1～0.8;所述ZH30型颗粒活性碳填料的直径为3～6mm、长度4～10mm，椰壳活性碳填料粒度为4～8目，悬浮球填料的粒径为80mm，鲍尔环填料的粒径为25～76mm，海尔环填料的粒径为50mm，多面空心球填料的粒径为25～76mm，花环填料的粒径为25～76mm，改性生物悬浮填料的直径为10～25mm、高10～20mm。
说明书
一种筒车水处理装置
技术领域
本发明涉及利用筒车技术与生物转盘技术相耦合的水处理技术，尤其涉及一种筒车水处理装置。
背景技术
生物转盘是在水平轴上套穿盘片，盘片间有一定距离，盘面上附着微生物，通过盘片不断传动，盘片上微生物进行污水净化的装置。生物转盘具有运转管理方便、耐冲击负荷能力强、无噪音、泥水易于分离等优点。其被用于处理生活污水、印染废水、染整废水、含酚废水、制革废水、含油废水、酿造废水、炼焦废水、造纸废水、氨氮废水等。
筒车是水车中的一种，是一种灌溉农具。筒车主要由竹筒、支架、水槽和水轮框架等四部分组成。筒车利用水力冲击水轮上的多块木板，木板受力带动筒车转动，竹筒在筒车转动过程中周而复始地吸水、跌水，跌水通过水槽流至农田进行灌溉。筒车具有材料不复杂、结构简单、制作方便、无需电耗等优点。
授权公告号为CN 201006845Y，发明名称为“一种生物转盘”的中国实用新型专利，该生物转盘在流速较大的河涌可完全由水驱动，在流速不大的河涌可以马达驱动。专利申请号为90105136.5，发明名称为“水动生物转盘多级生物处理污水工艺”的发明专利，以污水为动力驱动生物转盘。上述生物转盘技术吸取了筒车利用水力作用转动的特性，但筒车具有吸水-跌水的特性在生物转盘技术处理废水时并没有得到体现，其降低了筒车的景观作用。据发明人所知，公开文献中还没有报道过利用水力作用带动转盘转动，利用筒车吸水-跌水强化水体复氧，并同时利用筒车跌水强化转动的生物转盘技术。
发明内容
针对上述现有技术中存在的上述不足，结合现有生物转盘技术与水车技术耦合发展的现状，本发明提供了一种筒车水处理装置，以通过跌水强化水体复氧、利用水力作用驱动节省能耗、生物转笼在筒车转动下自转加速老化生物膜的脱落更新，提高生物转盘的水处理能力。
为了解决上述技术问题，本发明采用了如下技术方案：
一种筒车水处理装置，包括跌水槽、集水槽、击水挡板、转轴、水筒、填料笼和转盘;所述转轴支撑在其两端设置的支架Ⅰ上并与支架Ⅰ转动配合，所述转轴上设置两个相互平行的转盘，两个转盘之间设置多个、且相对转轴对称分布的填料笼，填料笼内填充对污水进行处理的填料;两个转盘上均布设置多个两端伸出转盘外侧的水筒，所述水筒的轴线相对转轴的轴线倾斜;所述集水槽支撑在其两端设置的支架Ⅱ上，集水槽的长度方向与转轴的轴线垂直，所述集水槽的槽口与水筒的出水口方向对应，所述跌水槽支撑在其两端设置的支架Ⅲ上，集水槽的出水口与跌水槽的槽口对应;两个转盘上均布设置多个击水挡板，所述跌水槽的出水口与转动到跌水槽下方的击水挡板的板面对应。
作为本发明的一种优选方案，所述填料由ZH30型颗粒活性碳填料、椰壳活性碳填料、悬浮球填料、鲍尔环填料、海尔环填料、多面空心球填料、花环填料、改性生物悬浮填料中的一种或几种混合而成。
作为本发明的另一种优选方案，所述填料由ZH30型颗粒活性碳填料、椰壳活性碳填料、悬浮球填料、鲍尔环填料、海尔环填料、多面空心球填料、花环填料和改性生物悬浮填料混合组成，所述ZH30型颗粒活性碳填料、椰壳活性碳填料、悬浮球填料、鲍尔环填料、海尔环填料、多面空心球填料、花环填料、改性生物悬浮填料的体积之比为：0.1～0.8：0.1～0.8：0.1～0.8：0.1～0.8：0.1～0.8：0.1～0.8：0.1～0.8：0.1～0.8;所述ZH30型颗粒活性碳填料的直径为3~6mm、长度4~10mm，椰壳活性碳填料粒度为4～8目，悬浮球填料的粒径为80mm，鲍尔环填料的粒径为25~76mm，海尔环填料的粒径为50mm，多面空心球填料的粒径为25~76mm，花环填料的粒径为25~76mm，改性生物悬浮填料的直径为10~25mm、高10~20mm。
本发明的优点：本发明采用筒车技术与生物转盘技术相耦合，并且在填料笼中填充颗粒填料，强化了生物转盘技术水体复氧及微生物的生长，增强了水处理效果。
