申请日2013.12.24
公开(公告)日2014.06.11
IPC分类号F16K5/08; F16K5/06
摘要
本实用新型涉及一种带废水比的球阀，包括阀体，阀体内设有阀芯，阀体顶部套接有与阀芯顶部活动连接的阀门手柄，阀芯下部的中心位置开设有冲洗通道，冲洗通道左右两侧壁上的相对位置分别开设有废水比通道。本实用新型的有益效果为：将传统球阀并联废水比的组合系统组合成一体，同时具备球阀和废水比两种功能，可以有效地降低成本，提高纯水机的生产效率，管路简单，减少了管路的连接点，降低了漏水点。
权利要求书

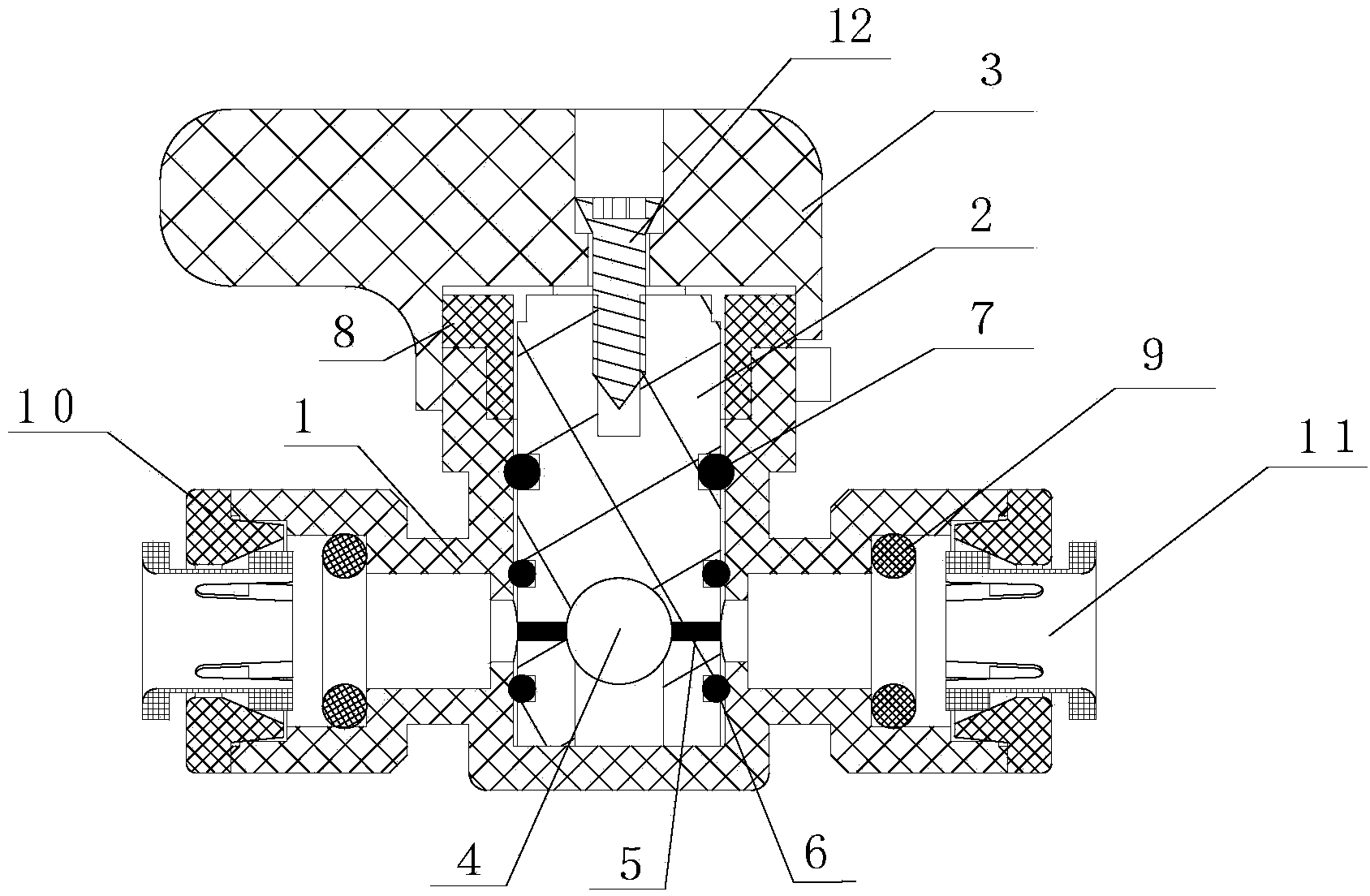

1.一种带废水比的球阀，包括阀体(1)，阀体(1)内设有阀芯(2)，所述阀体(1)顶部套接有与阀芯(2)顶部活动连接的阀门手柄(3)，其特征在于：所述阀芯(2)下部的中心位置开设有冲洗通道(4)，冲洗通道(4)左右两侧壁上的相对位置分别开设有废水比通道(5)。
2.根据权利要求1所述的带废水比的球阀，其特征在于：所述阀芯(2)下部外表面且左右两废水比通道(5)的同心圆处分别垂直安装有截止密封圈(6)。
3.根据权利要求2所述的带废水比的球阀，其特征在于：所述废水比通道(5)的直径小于冲洗通道(4)的直径。
4.根据权利要求3所述的带废水比的球阀，其特征在于：所述阀芯(2)上部外表面水平安装有阀芯密封圈(7)。
5.根据权利要求4所述的带废水比的球阀，其特征在于：所述阀芯(2)上部外侧且阀体(1)顶部设有阀芯压圈(8)。
6.根据权利要求5所述的带废水比的球阀，其特征在于：所述阀体(1)左部和右部内均安装有水管密封圈(9)。
7.根据权利要求6所述的带废水比的球阀，其特征在于：所述阀体(1)的左右两端分别设有压圈(10)，压圈(10)内卡接有卡爪(11)。
8.根据权利要求7所述的带废水比的球阀，其特征在于：所述阀门手柄(3)通过螺钉(12)活动连接在阀芯(2)顶部。
说明书
一种带废水比的球阀
技术领域
本实用新型涉及纯水机上的冲洗球阀，尤其涉及一种带废水比的球阀。
背景技术
纯水机是一种采用多级滤芯进行水质净化处理的净水设备，处理多使用不添加化学物质的过滤、吸附、反渗透等物理方法。现有的纯水机上的球阀都是不带废水比，如要达到一定的废水排放，只能在球阀的两端并联废水比，这样连接不但成本高，而且管路连接复杂，体积大。
实用新型内容
本实用新型的目的是提供一种带废水比的球阀，以克服目前现有技术存在的上述不足。
本实用新型的目的是通过以下技术方案来实现：
一种带废水比的球阀，包括阀体，阀体内设有阀芯，所述阀体顶部套接有与阀芯顶部活动连接的阀门手柄，所述阀芯下部的中心位置开设有冲洗通道，冲洗通道左右两侧壁上的相对位置分别开设有废水比通道。
进一步的，所述阀芯下部外表面且左右两废水比通道的同心圆处分别垂直安装有截止密封圈。
进一步的，所述废水比通道的直径小于冲洗通道的直径。
进一步的，所述阀芯上部外表面水平安装有阀芯密封圈。
进一步的，所述阀芯上部外侧且阀体顶部设有阀芯压圈。
进一步的，所述阀体左部内和右部内均安装有水管密封圈。
进一步的，所述阀体的左右两端分别设有压圈，压圈内卡接有卡爪。
进一步的，所述阀门手柄通过螺钉活动连接在阀芯顶部。
本实用新型的有益效果为：将传统球阀并联废水比的组合系统组合成一体，同时具备球阀和废水比两种功能，可以有效地降低成本，提高纯水机的生产效率，管路简单，减少了管路的连接点，降低了漏水点。
