申请日2013.12.24
公开(公告)日2014.05.21
IPC分类号B65F3/00
摘要
本实用新型公开了一种内置污水槽式垃圾车厢，包括：车厢底板(5)，其特征是：内沉降式车厢底板(1)设置凹形污水槽(3)，车厢底板的左后面抬高处装有铰链(1)，铰链(1)另一端连接渗漏盖板(4)，渗漏盖板(4)右前面与车厢底板接口处设有缝隙，所述的污水槽(3)为斜平面，所述的渗漏盖板(4)表面设有通孔(2)，本实用新型是具有结构简单、清扫效果较好，不造成皮带损伤的一种皮带机头轮清扫器装置。
权利要求书

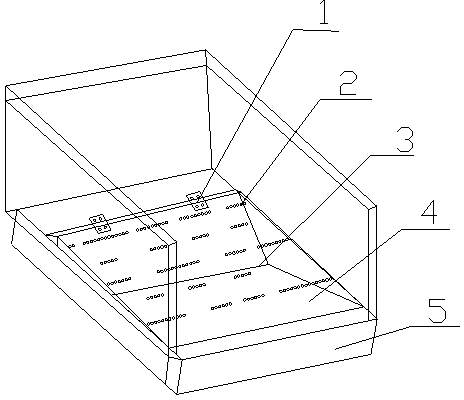

1.一种内置污水槽式垃圾车厢，包括：车厢底板(5)，其特征是：内沉降式车厢底板(1)设置凹形污水槽(3)，车厢底板的左后面抬高处装有铰链(1)，铰链(1)另一端连接渗漏盖板(4)，渗漏盖板(4)右前面与车厢底板接口处设有缝隙。
2.根据权利要求1所述的一种内置污水槽式垃圾车厢，其特征在于：所述的污水槽(3)为斜平面。
3.根据权利要求1所述的一种内置污水槽式垃圾车厢，其特征在于：所述的渗漏盖板(4)表面设有通孔(2)。
说明书
一种内置污水槽式垃圾车厢
技术领域
本实用新型涉及一种内置污水槽式垃圾车厢。
背景技术
目前，收集的垃圾固液分离存在一定的难度，为了防止污水在运送的过程中滴漏，形成二次污染，大多数电动环卫车采用的垃圾倾倒方法是在垃圾箱的尾部做个斜坡，防止污水滴漏，此结构做低了存储污水有限，做高了在倾倒垃圾的最后阶段无法将垃圾倾倒干净，需要使用工具清理方能干净。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型提供了结构简单、实用方便，垃圾倾倒效果好的一种内置污水槽式垃圾车厢。
为了达到上述目的，本实用新型通过以下方案实现的，一种内置污水槽式垃圾车厢，包括：车厢底板，其特征是：内沉降式车厢底板设置凹形污水槽，车厢底板的左后面抬高处装有铰链，铰链另一端连接渗漏盖板，渗漏盖板右前面与车厢底板接口处设有缝隙，所述的污水槽为斜平面，所述的渗漏盖板表面设有通孔。
综上所述本实用新型可以看出，渗漏盖板上设置通孔，将垃圾车厢内的固液进行分离，液体流入到凹形污水槽存储，污水槽采用斜平面，当车身抬起时，可以很好的将污水排出，渗漏盖板上铰链安装在车厢底板的抬高处，当车身抬高后渗漏盖板会因自重自动抬起，污水经过渗漏盖板和车厢底板之间缝隙处排出，本过程结构简单，实用方便，有效解决固液不分离导致的污染、难清理等问题。
