申请日2014.01.21
公开(公告)日2014.07.16
IPC分类号C02F1/52
摘要
污水絮凝排污装置的双螺旋罩体结构，属于污水处理技术领域。螺旋伞形罩体I(7)嵌连在位于罐体(2)内的双级搅拌机(4)的旋转轴上，在罐体(2)底部固定安装螺旋伞形罩体Ⅱ(8)，所述沉淀器(9)安装于所述螺旋伞形罩体Ⅱ(8)正下方。本实用新型可以实现定期自控排污，这样可以避免絮凝排污系统频繁起停，确保污水的絮凝过程可以连续不断，使得上清液可以连续溢流外存。
权利要求书
1.污水絮凝排污装置的双螺旋罩体结构，所述的污水絮凝排污装置包括污水及絮凝剂导入管路(1)、罐体(2)、支架(3)、双级搅拌机(4)、螺旋伞形罩体I(7)、螺旋伞形罩体II(8)、沉淀器(9)、污物收集筒(12)、离心甩干机(13)，所述的罐体(2)用于对污水进行处理;双级搅拌器(4)的旋转轴位于罐体(2)内，污水及絮凝剂导入管路(1)与罐体(2)相连，用于将污水导入到罐体(2)内，所述沉淀器(9)安装于所述罐体(2)底部，沉淀器(9)的出口连接到污物收集筒(12)，污物收集筒(12)与离心甩干机(13)相连，污物收集筒(12)与离心甩干机(13)之间安装有电磁阀;
其特征在于：
所述螺旋伞形罩体I(7)嵌连在双级搅拌机(4)的旋转轴上，在罐体2底部固定安装螺旋伞形罩体Ⅱ(8)，所述沉淀器(9)安装于所述螺旋伞形罩体Ⅱ(8)正下方。
2.根据权利要求1所述的污水絮凝排污装置的双螺旋罩体结构，其特征在于：嵌连在双级搅拌机(4)旋转轴上螺旋伞形罩体I(7)与双级搅拌机(4)的叶片旋向相同，而在罐体(2)底部固定安装的所述螺旋伞形罩体Ⅱ(8)的叶片与所述双级搅拌机(4)的叶片旋向相反，所述沉淀器(9)的上部叶片与在罐体(2)底部固定安装的所述螺旋伞形罩体Ⅱ(8)的叶片旋向相反。
说明书
污水絮凝排污装置的双螺旋罩体结构
技术领域
本实用新型涉及一种污水处理装置的双螺旋罩体结构，属于污水处理技术领域。
背景技术
在污水处理设备技术领域，目前我国污水处理采用的絮凝排污处理系统多是根据传统的 絮凝净水特点设计，絮凝罐内外结构有许多缺点，往往会造成絮凝及排污过程脱节，且操作 调整过程需停机后手工实现，技术方法落后。已有的絮凝排污技术通常会造成絮凝上清液质 量不稳定，污物排放不及时以及不能连续自控供给等缺点，具体体现以下几点：
(1)在传统污水絮凝排污系统中，由于设备机构大都受到一次性操作限制，无法根据 污水絮凝过程中的水质、色度及浊度等性质，适时得对污水进入、絮凝剂添加以及排污等操 作进行调整，这样就造成絮凝排污的过程操作存在极大盲目性;
(2)由于污水絮凝过程中会产生大量絮凝污物，目前污物收集只能够通过简单的导流 筒、搅拌装置这些结构来完成，但是沉底的污物会很容易被带起，进而造成污物在搅拌过程 中不能够被快速稳定收集，特别对于希望连续运转的絮凝排污系统，这个不足会带来更大的 问题;
(3)污水处理过程中需要充足的上清液供给，现有絮凝排污系统，会利用水泵外抽存 入后续存储罐的方法，同时还有系统会在絮凝罐体侧壁中部开孔，进行液体外抽。这些上清 液提取方法不能够确保水质特性，并且频繁启停会对上清液连续高效供给的经济性带来极大 损害。
实用新型内容
本实用新型的目的是为了提供一种污水絮凝排污系统，以解决现有絮凝排污装置中沉底 的污物会很容易被带起，进而造成污物在搅拌过程中不能够被快速稳定收集的问题。
为实现上述目的，本实用新型采用以下技术方案：

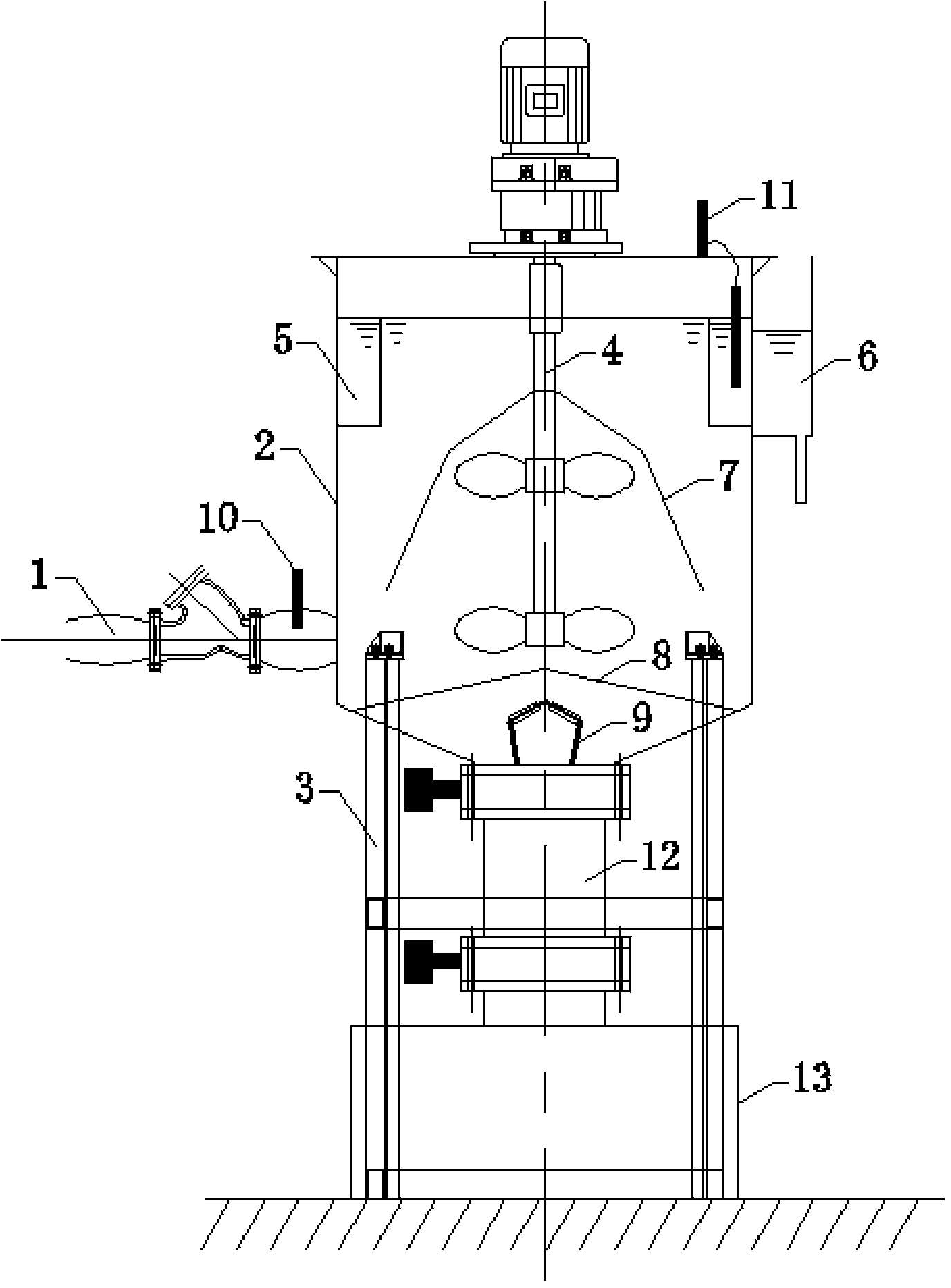

污水絮凝排污装置的双螺旋罩体结构，所述的污水絮凝排污装置包括污水及絮凝剂导入 管路1、罐体2、支架3、双级搅拌机4、、螺旋伞形罩体I7、螺旋伞形罩体II8、沉淀器9、 污物收集筒12、离心甩干机13，所述的罐体2用于对污水进行处理;双级搅拌器4的旋转轴 位于罐体2内，污水及絮凝剂导入管路1与罐体2相连，用于将污水导入到罐体2内，所述 沉淀器9安装于所述罐体2底部，沉淀器9的出口连接到污物收集筒12，污物收集筒12与 离心甩干机13相连，污物收集筒12与离心甩干机13之间安装有电磁阀。所述螺旋伞形罩 体I7嵌连在双级搅拌机4的旋转轴上，在罐体2底部固定安装螺旋伞形罩体Ⅱ8，所述沉淀 器9安装于所述螺旋伞形罩体Ⅱ8正下方。
优选地，嵌连在双级搅拌机4旋转轴上螺旋伞形罩体I7与双级搅拌机4的叶片旋向相 同，而在罐体2底部固定安装的所述螺旋伞形罩体Ⅱ8的叶片与所述双级搅拌机4的叶片旋 向相反，所述沉淀器9的上部叶片与在罐体2底部固定安装的所述螺旋伞形罩体Ⅱ8的叶片 旋向相反。
本实用新型所述的污水絮凝排污装置的双螺旋罩体结构，具有很大的优越性。在絮凝工 作状态期间，嵌连在搅拌机旋转轴上的螺旋伞形罩体，通过多级伞形罩体叶片的旋向结构设 计，可以确保絮凝物在搅拌过程中加速下沉，以及上清液上浮并进入罐体上方的集水槽中， 高质量的上清液从集水槽流入溢流槽;而固定在罐体底部的螺旋伞形罩体，可用于阻止絮凝 物并防止被搅拌带起，进而使用沉淀器收集絮凝物，这样在外排污物工作状态期间，可以尽 可能实现污物外排，而减少液体流出。
