申请日2014.01.20
公开(公告)日2014.08.13
IPC分类号G01N27/00
摘要
一种基于特征变量的污水总磷测量装置属于污水处理领域。水质参数综合检测装置，包括酸碱度电极，ORP氧化还原电位电极，DO溶解氧电极，温度传感器，NH4-N氨氮电极，NO3-N硝酸盐氮电极，TSS悬浮物电极。所述水质参数综合检测装置连接到操作和显示装置，操作和显示装置连接到数据处理设备。目前受检测技术发展的限制，污水处理行业对TP测量仪表存在着测量时间过长，维护成本较高且维护周期长，测量成本过高，且在测量过程中存在二次污染问题，无法有效满足污水处理过程中实时检测。本实用新型可应用在工业污水和城市生活污水处理中，用于对关键水质参数TP(Total Phosphorus，总磷)在线检测。
权利要求书
1.一种基于特征变量的污水总磷测量装置，其特征在于：
包括酸碱度电极，ORP氧化还原电位电极，DO溶解氧电极，温度传感器， NH4-N氨氮电极，NO3-N硝酸盐氮电极和TSS悬浮物电极;所述水质参数综合检 测装置连接到操作和显示装置，操作和显示装置连接到数据处理设备。
说明书
一种基于特征变量的污水总磷测量装置
技术领域
本实用新型属于污水处理领域，可应用在工业污水和城市生活污水处理中，用于对关键 水质参数TP(Total Phosphorus，总磷)在线检测。
背景技术
污水处理过程是包含复杂生化的反应过程，具有很强的动态非线性、强干扰性、不确定 性和噪声，而且其中很多水质参数之间都含有耦合关系，因而对于污水水质关键参数实时测 量带来很多的不便性，而且对于污水处理过程模型的建立异常困难。
目前软测量建模方法很多，根据人们对过程的认识程度可分为基于机理的传统建模方法、 基于数据驱动的建模方法以及机理和数据驱动相结合的混合建模方法。结合污水处理过程， 传统的数学模型以国际水污染控制协会废水生物处理设计与运行数学模型课题组提出的 ASM系列模型为代表，这些模型中许多定量关系由经验得到的，未知参数多，不确定参数在 不同的环境呈现不确定变化。基于人工智能的建模方法，对于污水处理关键水质参数能够有 效地检测以及预测，智能建模主要包括神经网络建模，神经网络建模的方法主要有：模糊神 经网络建模、递归神经网络建模、BP神经网络建模、RBF径向基神经网络建模等。
通过国家出水标准，TP是表征污水水质的关键参数之一。TP是藻类生长需要的关键性 元素，过量磷的摄取会造成水体污秽异臭，促使湖泊发生富营养化以及海湾出现赤潮的最主 要原因，故TP长期以来作为一项环境监测指标被广泛使用。在TP的测量过程中，室温下静 置15min，使用光程为30mm比色皿，在700nm波长下，以水作做对比，测定吸光度，扣除 空白试验的吸光后，从工作曲线上查得磷的含量。目前主要采用钼酸铵分光光度法、微波消 解法、高碘酸钾分光光度法、磷钼蓝分光光度法等。
总磷是水样经消解后将各种形态的磷转变成正磷酸盐后测定的结果，以每升水样含磷毫 克数计量。总磷的含量以C(mg/L)表示，按下式进行计算：
式中：m-----试样测得含磷量，μg;
V------测定用试样体积，mL。
钼酸铵分光光度法是符合国家标准的测定水质总磷的方法，其测定方法是在酸性条件下， 砷、铬、硫干扰的情况下进行试验测定。通过使用硫酸钾(或硝酸-高氯酸)为氧化剂，将没有 经过过滤的水样进行消解，使得含磷全部氧化为正磷酸盐。通过正磷酸盐与钼酸铵在酸性介 质中反应，在锑盐存在的条件下生成磷钼杂多酸后，立即被抗血酸进行还原，生成络合物， 通过测定器吸光度，即可测定水样中的总磷含量。
微波消解法的原理是采用过硫酸钾再使用高频电磁波穿透容器作用在水样，产生剧烈振 动、摩擦并吸收微波能，使其能够迅速升温达到快速消解的目的。将标准磷溶液聚于四氟乙 烯密封消解罐中，加入适量的过硫酸钾使溶液均匀混合，最终在XT-Ⅲ压力自控密闭微波消 解仪中消解。待磷标准溶液消解后，在消解液中加入抗坏血酸溶液，待一定时间后，加入钼 酸盐溶液进行充分混合，将混合好的溶液放入比色皿中。在700nm波长下，以水代替溶液试 样，加入与测定时相同体积的显色剂对比。扣除空白实验的吸光度，从工作曲线上查得磷的 含磷。其缺点在于测取时间较长，过程较繁琐，测定的精度还有待提高。
高碘酸钾分光光度法原理是在中心介质中，加入试剂，在高温条件下促使试样消解。将 水样中所含磷全部氧化为正磷酸盐。在酸性介质中，正磷酸盐与试剂发生反应，生成络合物， 通过测定吸光度来最终测取总磷含量。该方法样品需要在高温、高压容器中进行消解，检测 过程复杂，耗时耗能，并且存在较大的污水二次污染问题。
磷钼蓝分光光度法原理是采用甲苯萃取水样中单质磷，用溴酸钾-溴化钾溶液和高氯酸将 单质磷氧化为正磷酸盐，再用氯化亚锡还原钼蓝分光光度法测定其含磷量。这一方法对于单 质磷的同素异形体很难进行萃取，而且在测定过程中溴酸钾-溴化钾溶液等强氧化性会使得有 机磷氧化为正磷酸盐，测定过程中存在过多干扰，灵敏度也相对较低。
随着国家对环境治理的投入不断加大，对水资源可再生利用和出水水质的要求的提高， 污水处理厂为了更好地提高精度并节省成本和实现更好的出水水质，必须在污水处理过程中 加入更多的控制量，采用更加智能的方法解决污水处理工艺中的各种问题。为达到以上目的， 及时获得污水处理系统当中重要的过程参数及水质参数是十分关键的。
现今国内外关于TP的测量仪器所采取的测量方法主要为钼酸铵分光光度法。但是钼酸 铵分光光度法的测量仪器测量时间过长，需要1个小时，无法满足污水处理过程实时控制的 需要;采用钼酸铵分光光度法的TP测量仪器成本较昂贵，且运行费用需要1万元左右;采 集的数据过程中需要加入试剂，会造成污水的二次污染;同时常规的TP测量仪需要对于仪 器进行定期的维护，使得成本更加昂贵，而且不进行定期维护参数测定精度会下降10%-20%。
实用新型内容
本实用新型涉及的一种基于特征变量的污水总磷测量装置，其特征在于：

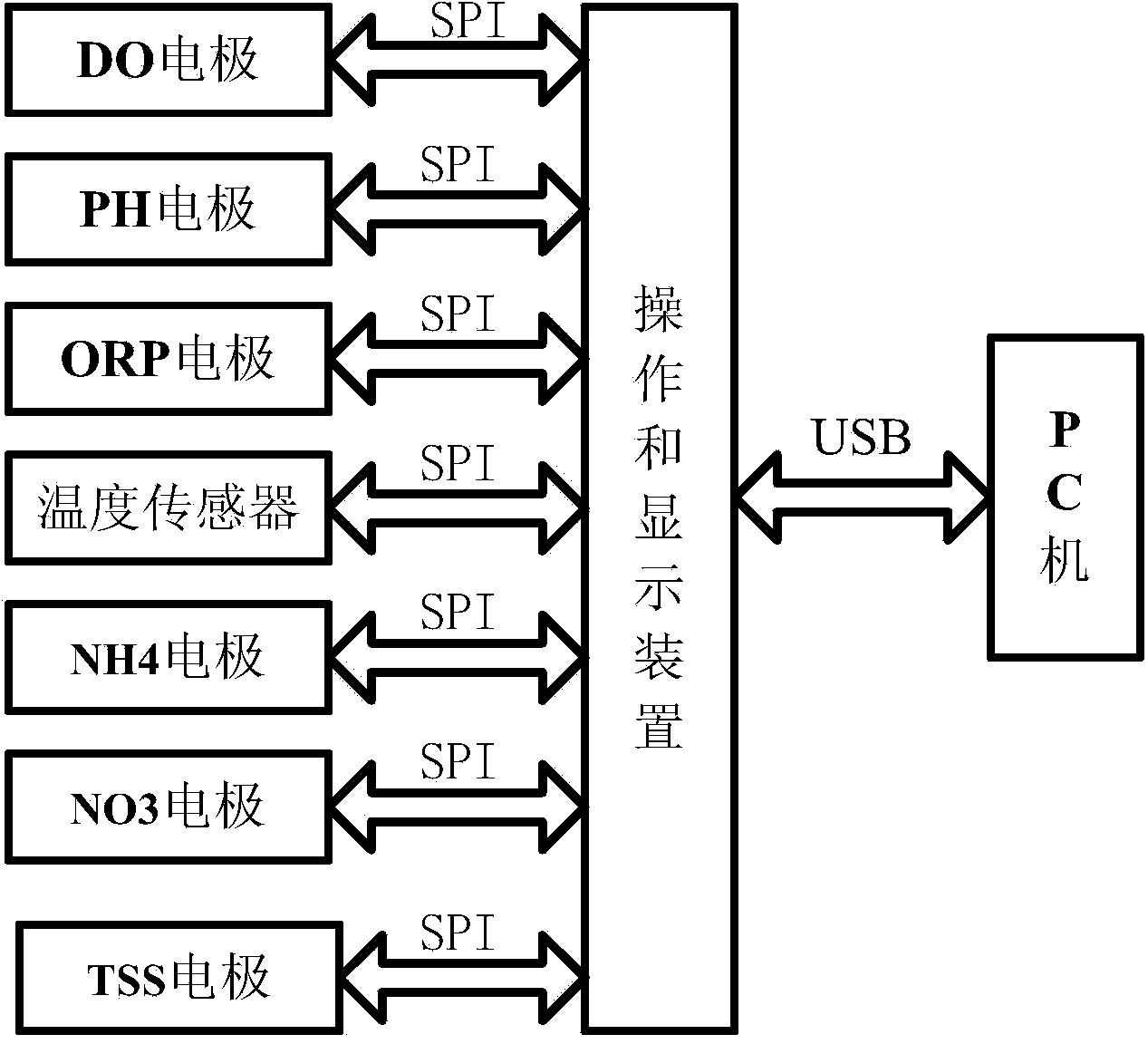

包括酸碱度电极，ORP氧化还原电位电极，DO溶解氧电极，温度传感器，NH4-N氨氮电 极，NO3-N硝酸盐氮电极和TSS悬浮物电极;所述水质参数综合检测装置连接到操作和显示 装置，操作和显示装置连接到数据处理设备。
本装置可以用于污水处理厂对TP的实时监测，对当前应用较多的A2O(厌氧-缺氧-好氧 法)、SBR法(序批式活性污泥法)等工艺的污水处理系统均可适用;同时还可以用于实验室中 相关污水处理工艺的模型中TP的监测。
