申请日2013.12.17
公开(公告)日2014.07.02
IPC分类号C02F103/30; C02F1/66
摘要
本实用新型涉及一种强酸性化工废水处理器，属于印染废水处理装置技术领域。包括沉淀池、四个格斗拼成的中和部件、进水管、出水管和出水槽，四个格斗之间相互不连通，沉淀池、格斗和出水槽顺次安装，进水管位于四个格斗相交的位置，出水槽与格斗相通，出水管位于出水槽的侧壁处。本实用新型通过相互不连通的格斗进行不同酸值化工废水的处理，当废水的品质均一并达到相关指标后，汇总到出水槽中，经出水槽上的出水管排出，本实用新型避免了不同酸值废水一起处理所造成的处理难度大、效率低的缺陷，将不同酸值的废水进行分别处理，可最大程度的节约处理剂和中和剂的使用量。
权利要求书
1.强酸性化工废水处理器，其特征在于：包括沉淀池、四个格斗拼成的中和部件、进水管、出水管和出水槽，四个格斗之间相互不连通，沉淀池、格斗和出水槽顺次安装，进水管位于四个格斗相交的位置，出水槽与格斗相通，出水管位于出水槽的侧壁处。
2.如权利要求1所述的强酸性化工废水处理器，其特征在于：所述的格斗朝向沉淀池的一面上设置有穿孔管，空气流入时，起到搅拌均匀的作用。
3.如权利要求2所述的强酸性化工废水处理器，其特征在于：所述的穿孔管设置有两个，分别位于进水管的上方和下方。
4.如权利要求1所述的强酸性化工废水处理器，其特征在于：所述的沉淀池与格斗之间安装有具有过滤功能的隔板。
5.如权利要求4所述的强酸性化工废水处理器，其特征在于：所述的隔板上均匀设置有若干个滤孔。
6.如权利要求1所述的强酸性化工废水处理器，其特征在于：所述的沉淀池上设置有三角固定块，起到固定沉淀池的作用。
7.如权利要求6所述的强酸性化工废水处理器，其特征在于：所述的三角固定块有两个，对称设置于沉淀池的两边。
8.如权利要求7所述的强酸性化工废水处理器，其特征在于：所述的格斗拼成的中和部件为正方体，其边长L1为4000mm;两个三角固定块之间的距离L2为3000mm，宽度H1为1500mm;出水槽为正方体，其边长L3为4600mm。
说明书
强酸性化工废水处理器
技术领域
本实用新型涉及一种强酸性化工废水处理器，属于印染废水处理装置技术领域。
背景技术
通常情况下，化工企业在进行产品合成生产时，受硫酸或盐酸使用量较多的影响，产生的化工废水酸性极强，pH大多在3以下，接近1或者低于1也很常见。此类强酸性化工废水酸性强、pH值低、色度高、可生化性差，会对污水处理系统造成巨大冲击，导致污水处理厂出水水质难以达标，且明显增加污水处理成本;若单独进行处理，处理过程中需用到硫酸亚铁作为预处理工艺的药剂，处理难度很大且成本很高(单是加碱进行中和处理，处理成本就很高)。
实用新型内容
为了克服现有技术中存在的酸性废水的酸值强、色度高、难处理等缺陷，本实用新型提供一种可用于强酸化工废水的还原中和处理的强酸性化工废水处理器，采用本实用新型可将沉淀池及污泥回流系统均设置在酸化池内，可有效的减少占地面积及投资，减少了水位差，使泥水分离后的污泥回流成本也相应降低。
为实现上述目的，本实用新型采取的技术方案如下：

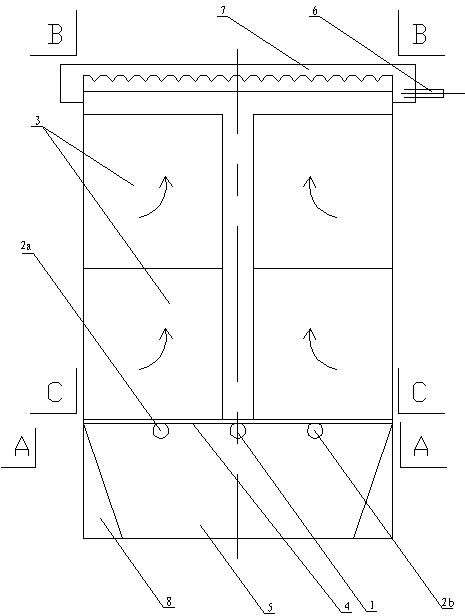

强酸性化工废水处理器，包括沉淀池、四个格斗拼成的中和部件、进水管、出水管和出水槽，四个格斗之间相互不连通，沉淀池、格斗和出水槽顺次安装，进水管位于四个格斗相交的位置，出水槽与格斗相通，出水管位于出水槽的侧壁处。
进一步的，作为优选：
所述的沉淀池与格斗之间安装有具有过滤功能的隔板。作为优选，所述的隔板上均匀设置有若干个滤孔。
所述的沉淀池上设置有三角固定块，用于稳固沉淀池结构。作为优选，所述的三角固定块有两个，对称设置于沉淀池的两边。
所述的格斗朝向沉淀池的一面上设置有穿孔管，使空气流入时搅拌均匀。作为优选，所述的穿孔管设置有两个，分别位于进水管的上方和下方。
所述的格斗拼成的中和部件为正方体，其边长L1为4000mm;两个三角固定块之间的距离L2为3000mm，宽度H1为1500mm;出水槽为正方体，其边长L3为4600mm。
将本实用新型应用于强酸性化工废水的预处理，将强酸性化工废水通过进水管引入到装有废铁片、铁丝、铁刨花及废弃铁粉沫等中和剂的中和部件中，强酸性化工废水与中和剂进行接触反应，反应时间控制在2至3小时，废水中会生成50至200mg/l亚铁离子，将反应后的废水，汇集到出水槽中，经出水槽上设置的出水管排入后续的废水处理装置中。
本实用新型中，通过相互不连通的格斗进行不同酸值化工废水的处理，当废水的品质均一并达到相关指标后，汇总到出水槽中，经出水槽上的出水管排出，本实用新型避免了不同酸值废水一起处理所造成的处理难度大、效率低的缺陷，将不同酸值的废水进行分别处理，可最大程度的节约处理剂和中和剂的使用量;同时，在进水管的上方和下方分别设置有穿孔管布气，空气流入时起到搅拌均匀的作用，沉淀池两端设置的三角固定块，用于固定沉淀池结构。
