申请日2014.09.02
公开(公告)日2015.01.21
IPC分类号C02F9/14
摘要
本实用新型提供的利用硅藻精土处理技术处理农村生活污水的污水处理设备，包括格栅池、调节池、缺氧池、好氧池、硅藻精土反应池、人工湿地及控制室。本实用新型污水处理设备的格栅池、调节池、缺氧池、好氧池均位于地下，人工湿地设置于硅藻精土反应池的两侧，结构简单，占地面积小;而且在处理污水时，污水会由格栅池收集，再由调节池调节液态水的流量，然后液态水流至缺氧池并在其内进行缺氧生化处理，接着，流至好氧池并在其内进行好氧生化处理，再接着，流至硅藻精土反应池并在其内进行过滤处理，再接着，流至人工湿地并在其内进行二级过滤，最后，从人工湿地排出并循环再用，整个过程处理污水效率高，且处理过程无臭味产生。
权利要求书
1.利用硅藻精土处理技术处理农村生活污水的污水处理设备，其特征在 于，包括：
用以收集农村生活污水并可隔离固体悬浮物的格栅池;
与所述格栅池连通、用以对来自所述格栅池的液态水进行流量控制的调节 池;
与所述调节池连通、用以对来自所述调节池的液态水进行缺氧生化处理的 缺氧池;
与所述缺氧池连通、用以对经所述缺氧池处理过的液态水进行好氧生化处 理的好氧池;
与所述好氧池连通、用以对经所述好氧池处理过的液态水进行硅藻精土污 水处理的硅藻精土反应池;
设于所述硅藻精土反应池的外侧并与所述硅藻精土反应池连通、用以接收 来自所述硅藻精土反应池处理过的液态水并对该液态水进行过滤处理的人工 湿地;及
与所述好氧池连通的控制室，所述控制室包括有一用以控制所述格栅池、 所述调节池、所述缺氧池及所述好氧池工作的控制柜，所述控制柜分别与所述 格栅池、所述调节池、所述缺氧池及所述好氧池电连接。

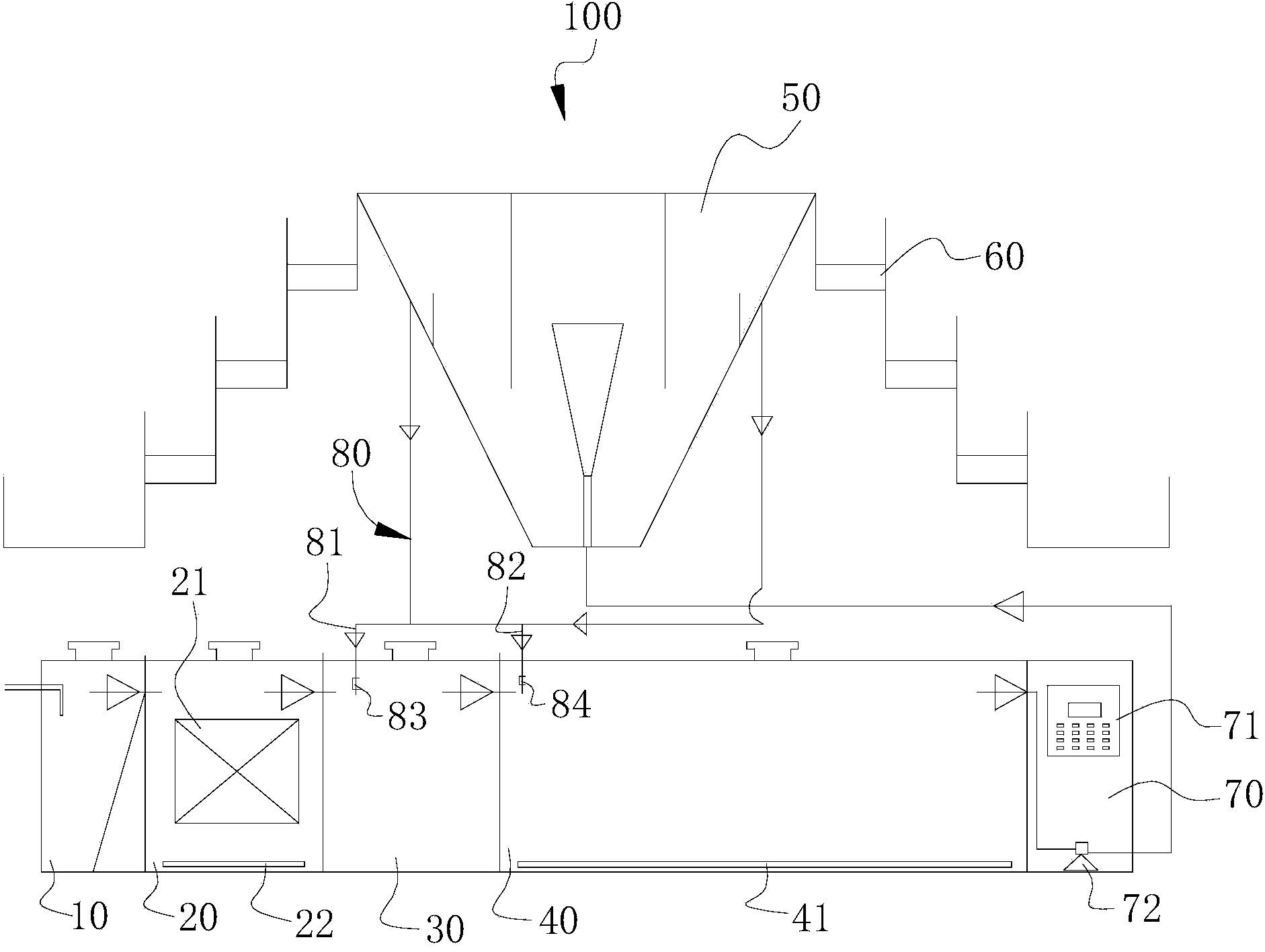

2.如权利要求1所述的利用硅藻精土处理技术处理农村生活污水的污水 处理设备，其特征在于：所述格栅池、所述调节池、所述缺氧池、所述好氧池 和所述控制室依次相邻设置，且所述格栅池、所述调节池、所述缺氧池、所述 好氧池和所述控制室为地埋式设置，所述硅藻精土反应池设于地表面上方。
3.如权利要求2所述的利用硅藻精土处理技术处理农村生活污水的污水 处理设备，其特征在于：所述控制室还包括有用以将所述好氧池处理过的液态 水和自所述控制室加入的硅藻精土一起送至所述硅藻精土反应池的提升泵，所 述提升泵与所述控制柜电连接。
4.如权利要求2所述的利用硅藻精土处理技术处理农村生活污水的污水 处理设备，其特征在于：还包括将所述硅藻精土反应池产生的污泥回流至所述 缺氧池或所述好氧池的污泥回流装置，所述污泥回流装置包括连通所述硅藻精 土反应池和所述缺氧池二者的第一污泥回流通道、设于所述第一污泥回流通道 上以控制所述第一污泥回流通道的打开或关闭的第一开关、连通所述硅藻精土 反应池和所述好氧池二者的第二污泥回流通道及设于所述第二污泥回流通道 上以控制所述第二污泥回流通道的打开或关闭的第二开关。
5.如权利要求1所述的利用硅藻精土处理技术处理农村生活污水的污水 处理设备，其特征在于：所述调节池配设有人工挂膜装置和第一曝气装置。
6.如权利要求1所述的利用硅藻精土处理技术处理农村生活污水的污水 处理设备，其特征在于：所述好氧池配设有第二曝气装置。
7.如权利要求1所述的利用硅藻精土处理技术处理农村生活污水的污水 处理设备，其特征在于：所述硅藻精土反应池的截面为正八边形。
8.如权利要求7所述的利用硅藻精土处理技术处理农村生活污水的污水 处理设备，其特征在于：所述人工湿地设有n个，1≤n≤8,该n个所述人工湿 地设于所述硅藻精土反应池的外侧面上。
9.如权利要求1-8任一项所述的利用硅藻精土处理技术处理农村生活污 水的污水处理设备，其特征在于：所述人工湿地呈阶梯状设置。
说明书
利用硅藻精土处理技术处理农村生活污水的污水处理设备
技术领域
本实用新型涉及污水处理的技术领域，尤其涉及一种利用硅藻精土处理技 术处理农村生活污水的污水处理设备。
背景技术
近年来，随着我国农村人口的逐年增多，生活污水排放量也逐年增大。由 于受经济条件、环保意识及当前污水处理技术的限制，农村生活污水多不经处 理便直接排放，造成河流、水塘污染，恶化周边水环境，还对居民自身的健康 造成一定的威胁。另外，农村生活污水具有较为分散、局部污水量偏小的特点， 若建一个小型的污水处理厂进行处理，不但不经济，而且管理较为困难，同时 占地面积较大，不符合农村生活污水处理的要求。
因此，有必要提供一种技术手段以解决上述缺陷。
实用新型内容
本实用新型的目的在于克服现有技术之缺陷，提供利用硅藻精土处理技术 处理农村生活污水的污水处理设备，以解决现有技术的污水处理设备占地面积 较大、水力停留时间长、出水水质不稳定、有臭味等问题。
本实用新型是这样实现的，利用硅藻精土处理技术处理农村生活污水的污 水处理设备，包括：
用以收集农村生活污水并可隔离固体悬浮物的格栅池;
与所述格栅池连通、用以对来自所述格栅池的液态水进行流量控制的调节 池;
与所述调节池连通、用以对来自所述调节池的液态水进行缺氧生化处理的 缺氧池;
与所述缺氧池连通、用以对经所述缺氧池处理过的液态水进行好氧生化处 理的好氧池;
与所述好氧池连通、用以对经所述好氧池处理过的液态水进行硅藻精土污 水处理的硅藻精土反应池;
设于所述硅藻精土反应池的外侧并与所述硅藻精土反应池连通、用以接收 来自所述硅藻精土反应池处理过的液态水并对该液态水进行过滤处理的人工 湿地;及
与所述好氧池连通的控制室，所述控制室包括有一用以控制所述格栅池、 所述调节池、所述缺氧池及所述好氧池工作的控制柜，所述控制柜分别与所述 格栅池、所述调节池、所述缺氧池及所述好氧池电连接。
具体地，所述格栅池、所述调节池、所述缺氧池、所述好氧池和所述控制 室依次相邻设置，且所述格栅池、所述调节池、所述缺氧池、所述好氧池和所 述控制室为埋地式设置，所述硅藻精土反应池设于地表面上方。
进一步地，所述控制室还包括有用以将所述好氧池处理过的液态水和自所 述控制室加入的硅藻精土一起送至所述硅藻精土反应池的提升泵，所述提升泵 与所述控制柜电连接。
进一步地，污水处理设备还包括将所述硅藻精土反应池产生的污泥回流至 所述缺氧池或所述好氧池的污泥回流装置，所述污泥回流装置包括连通所述硅 藻精土反应池和所述缺氧池二者的第一污泥回流通道、设于所述第一污泥回流 通道上以控制所述第一污泥回流通道的打开或关闭的第一开关、连通所述硅藻 精土反应池和所述好氧池二者的第二污泥回流通道及设于所述第二污泥回流 通道上以控制所述第二污泥回流通道的打开或关闭的第二开关。
具体地，所述调节池配设有人工挂膜装置和第一曝气装置。
具体地，所述好氧池配设有第二曝气装置。
具体地，所述硅藻精土反应池的截面为正八边形。
进一步地，所述人工湿地设有n个，1≤n≤8,该n个所述人工湿地设于所 述硅藻精土反应池的外侧面上。
具体地，所述人工湿地呈阶梯状设置。
本实用新型的利用硅藻精土处理技术处理农村生活污水的污水处理设备 的技术效果为：由于本实用新型的污水处理设备主要由格栅池、调节池、缺氧 池、好氧池、硅藻精土反应池及人工湿地组成，结构简单，建造成本低;而且， 格栅池、调节池、缺氧池、好氧池均位于地下，人工湿地设置于硅藻精土反应 池的两侧，占地面积小。
在处理污水时，操控控制室的控制柜，以控制格栅池、调节池、缺氧池和 好氧池的工作，具体为，污水会由格栅池收集，再由调节池调节液态水的流量， 然后液态水流至缺氧池并在其内进行缺氧生化处理，接着，流至好氧池并在其 内进行好氧生化处理，再接着，流至硅藻精土反应池并在其内进行过滤处理， 再接着，流至人工湿地并在其内进行二级过滤，最后，从人工湿地排出并循环 再用，整个过程处理污水效率高，且处理过程无臭味产生。
再有，本实用新型的污水处理设备利用硅藻精土处理技术出水水质好的特 点，解决了现有污水处理技术出水水质受环境条件影响较大的缺点;并且，还 缩短了水力停留时间，解决现有农村污水处理工艺水力停留时间过长的问题。
