申请日2014.04.21
公开(公告)日2014.09.17
IPC分类号C02F9/04; C02F103/30; C02F1/44
摘要
本实用新型涉及一种印染废水处理回用领域，尤其是涉及一种嵌入至全生化废水处理方法中的SMF系统。其主要是解决现有技术所存在的SMF气擦洗或者气水联合反洗过程后，膜池的废水全部外排，废水量大，造成回收率变低，且废水不宜回收处理，回至生化处理系统易对系统造成瞬间冲击，不利系统稳定等的技术问题。本实用新型包括浸没式超滤膜池，浸没式超滤膜池内设有SMF组件，SMF组件通过管路、SMF抽吸泵连接有SMF产水池，SMF产水池连接有SMF反洗泵，SMF反洗泵的出口分别连接有次氯酸钠加药装置和柠檬酸加药装置，SMF反洗泵还通过管路连接有保安过滤器，保安过滤器的出口连接SMF抽吸泵的进口，浸没式超滤膜池的底部设有SMF池泥斗，SMF池泥斗连接有调节池。
权利要求书

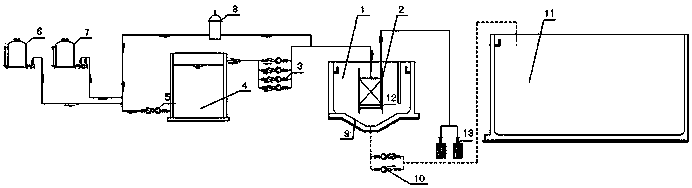

1.一种嵌入至全生化废水处理方法中的SMF系统，包括浸没式超滤膜池(1)，其特征在于所述的浸没式超滤膜池(1)内设有SMF组件(2)，SMF组件通过管路、SMF抽吸泵(3)连接有SMF产水池(4)，SMF产水池连接有SMF反洗泵(5)，SMF反洗泵的出口通过药剂管分别连接有次氯酸钠加药装置(6)和柠檬酸加药装置(7)，SMF反洗泵还通过管路连接有保安过滤器(8)，保安过滤器的出口连接SMF抽吸泵的进口，浸没式超滤膜池的底部设有SMF池泥斗(9)，SMF池泥斗通过污泥外排泵(10)连接有调节池(11)。
2.根据权利要求1所述的一种嵌入至全生化废水处理方法中的SMF系统，其特征在于所述的SMF组件(2)的下方设有膜堆曝气装置(12)，膜堆曝气装置通过空气管连接有罗茨风机(13)。
3.根据权利要求1或2所述的一种嵌入至全生化废水处理方法中的SMF系统，其特征在于所述的SMF池泥斗(9)的倾斜角度为55°。
4.根据权利要求2所述的一种嵌入至全生化废水处理方法中的SMF系统，其特征在于所述的膜堆曝气装置(12)离池底1.4-1.5m。
说明书
一种嵌入至全生化废水处理方法中的SMF系统
技术领域
本实用新型涉及一种印染废水处理回用领域，尤其是涉及一种嵌入至全生化废水处理方法中的SMF系统。
背景技术
前，印染废水处理回用技术中，SMF(浸没式超滤)+RO(反渗透)工艺逐渐的取代传统的砂滤+UF(压力式超滤)+RO工艺，成为一种发展趋势。然而，在SMF的回收率及反洗废液的处理问题上仍然存在着不足：SMF气擦洗或者气水联合反洗过程后，膜池的废水全部外排，废水量大，造成回收率变低，且废水不宜回收处理，回至生化处理系统易对系统造成瞬间冲击，不利系统稳定。
实用新型内容
本实用新型是提供一种嵌入至全生化废水处理方法中的SMF系统，其主要是解决现有技术所存在的SMF气擦洗或者气水联合反洗过程后，膜池的废水全部外排，废水量大，造成回收率变低，且废水不宜回收处理，回至生化处理系统易对系统造成瞬间冲击，不利系统稳定等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的一种嵌入至全生化废水处理方法中的SMF系统，包括浸没式超滤膜池，所述的浸没式超滤膜池内设有SMF组件，SMF组件通过管路、SMF抽吸泵连接有SMF产水池，SMF产水池连接有SMF反洗泵，SMF反洗泵的出口通过药剂管分别连接有次氯酸钠加药装置和柠檬酸加药装置，SMF反洗泵还通过管路连接有保安过滤器，保安过滤器的出口连接SMF抽吸泵的进口，浸没式超滤膜池的底部设有SMF池泥斗，SMF池泥斗通过污泥外排泵连接有调节池。对SMF膜池进行结构调整，增加膜池的污泥浓缩结构(泥斗)，提高悬浮物浓缩效果，并将浓缩废水回流至前处理调节池，进入全生化系统消化。每次通过污泥外排泵进入调节池的浓缩废液量占浸没式超滤膜池中液体重量的10%-20%。SMF反洗过程中，气擦洗完毕后增加静置步骤，每3-4次气擦洗并静置步骤后进入排污步骤，排污时间为10-30s。SMF反洗过程中，气水联合反洗完毕后增加静置步骤，每一次气水联合反洗并静置后排污，排污时间为10-30s。
作为优选，所述的SMF组件的下方设有膜堆曝气装置，膜堆曝气装置通过空气管连接有罗茨风机。
作为优选，所述的SMF池泥斗的倾斜角度为55°。如斜坡高差大于1.1m，则选择多斗排泥。
作为优选，所述的膜堆曝气装置离池底1.4-1.5m。
因此，本实用新型优化SMF膜池的排泥构造，在膜池底部建泥斗，增强悬浮物的浓缩效果;改变SMF反洗过程中的操作方式优化排污过程，回收浓缩废液至调节池，实现零外排。合理的嵌入至全生化前处理工艺，实现前后系统的融合，大大的提高了整个工艺的经济效益。
