申请日2010.05.31
公开(公告)日2011.02.02
IPC分类号E03C1/12; E03D3/02; E03C1/182; E03C1/14
摘要
本实用新型公开了一种家庭用节水处理箱，它包括洗手和洗菜槽(1)，在洗手和洗菜槽(1)上连接有排水管(2)，排水管(2)与污水水箱(4)连接，污水水箱(4)的出水口与便池冲水管连接;在排水管(2)与污水水箱(4)的连接段设有单向阀(3)，在污水水箱(4)上连接有加压装置(5)。通过在排水管上连接污水水箱，污水水箱的出水口与便池冲水管连接，这样洗菜洗手后排放的污水就可直接存储与水箱，方便冲洗便池时使用;在排水管与污水水箱的连接段设单向阀，在污水水箱上连接加压装置，这样就可利用加压装置使污水水箱内具有较大压力，增加出水的水压，既可提高便池的冲刷效果，又可减少每次的用水量。

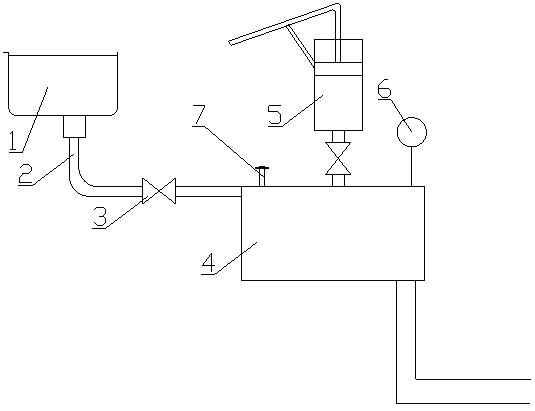

摘要附图
权利要求书
1.一种家庭用节水处理箱，它包括洗手和洗菜槽(1)，在洗手和洗菜槽(1)上连接有排水管(2)，其特征在于：排水管(2)与污水水箱(4)连接，污水水箱(4)的出水口与便池冲水管连接;在排水管(2)与污水水箱(4)的连接段设有单向阀(3)，在污水水箱(4)上连接有加压装置(5)。
2.根据权利要求1所述的家庭用节水处理箱，其特征在于：在洗手和洗菜槽(1)的底部设有滤网。
3.根据权利要求1所述的家庭用节水处理箱，其特征在于：所述的加压装置(5)为手摇或脚踏式加压装置，也可为电动加压装置。
4.根据权利要求1所述的家庭用节水处理箱，其特征在于：在污水水箱(4)上连接有压力表(6)。
5.根据权利要求1所述的家庭用节水处理箱，其特征在于：在便池上上设有开关，其开关为自闭式压力阀。
6.根据权利要求1所述的家庭用节水处理箱，其特征在于：在污水水箱(4)上装有排气阀门(7)。
说明书
家庭用节水处理箱
技术领域
本实用新型涉及一种家庭用节水处理箱，属于日常节水用设备。
背景技术
众所周知，座便器或蹲便器是日常生活用水的大户，约占日常生活用水的35%，同时由于现有各大城市均存在居民用水不足等现象，节约用水的呼声已无处不在，因此像座便器或蹲便器这种一次用水在4～10升的民用用水大户已经倍受人们的关注。现有解决其用水问题的办法由很多，有采取节水座便器的，也有将洗衣洗菜水二次利用用来冲洗便池的，前一种方法存在用水少便池冲洗不干净、洗手间臭味较重问题，后一种存在水压太小，无法对便池进行冲刷等问题。
发明内容
本实用新型要解决的技术问题是，提供一种洗菜洗衣二次用水使用方便、水压大、便于冲洗便池的家庭用节水处理箱，可以克服现有技术的不足。
本实用新型所采用的技术方案是：家庭用节水处理箱，它包括洗手和洗菜槽，在洗手和洗菜槽上连接有排水管，排水管与污水水箱连接，污水水箱的出水口与便池冲水管连接;在排水管与污水水箱的连接段设有单向阀，在污水水箱上连接有加压装置。
在洗手和洗菜槽的底部设有滤网。
所述的加压装置为手摇或脚踏式加压装置，也可为电动加压装置。
在污水水箱上连接有压力表。
所述的便池开关为自闭式压力阀。
在污水水箱上装有排气阀门。
本实用新型的有益效果是：通过在排水管上连接污水水箱，污水水箱的出水口与便池冲水管连接，这样洗菜洗手后排放的污水就可直接存储与水箱，方便冲洗便池时使用;在排水管与污水水箱的连接段设单向阀，在污水水箱上连接加压装置，这样就可利用加压装置使污水水箱内具有较大压力，增加出水的水压，即可提高便池的冲刷效果，又可减少每次的用水量。在洗手和洗菜槽的底部设有滤网，这样可以防止体积较大的脏物进入污水水箱，同时可以防止体积较大脏物将便池及下水管道堵塞。在污水水箱上连接有压力表，这样可以通过压力表直视出污水水箱内的压力大小，使使用者做到心中有数，避免高压水将粪便冲出便池。在污水水箱上装有排气阀门，当向污水水箱注水时，可打开排气阀门，方便污水排入，排入后关闭阀门，方便打压。同时本实用新型还具有结构简单，方便使用的优点，符合国家节能减排的方针政策，具有较好的市场前景和推广价值。
