申请日2014.01.08
公开(公告)日2014.07.02
IPC分类号B23K37/04; B23K37/02
摘要
污泥干燥机转盘焊接夹具平台，属于焊接定位装置技术领域，包括机架和焊接装置，所述焊接装置设置在机架的平台上，所述焊接装置包括设置有焊枪的螺杆以及用以调节螺杆位置的调节装置。本装置利用转盘匀转动，通过可微调位置的焊枪来焊接转盘上的叶片，从而保证了焊缝的质量。相对于手工焊接，本装置减少了焊接难度，保证了焊接的精度，且焊接质量稳定可靠，操作简便。
权利要求书

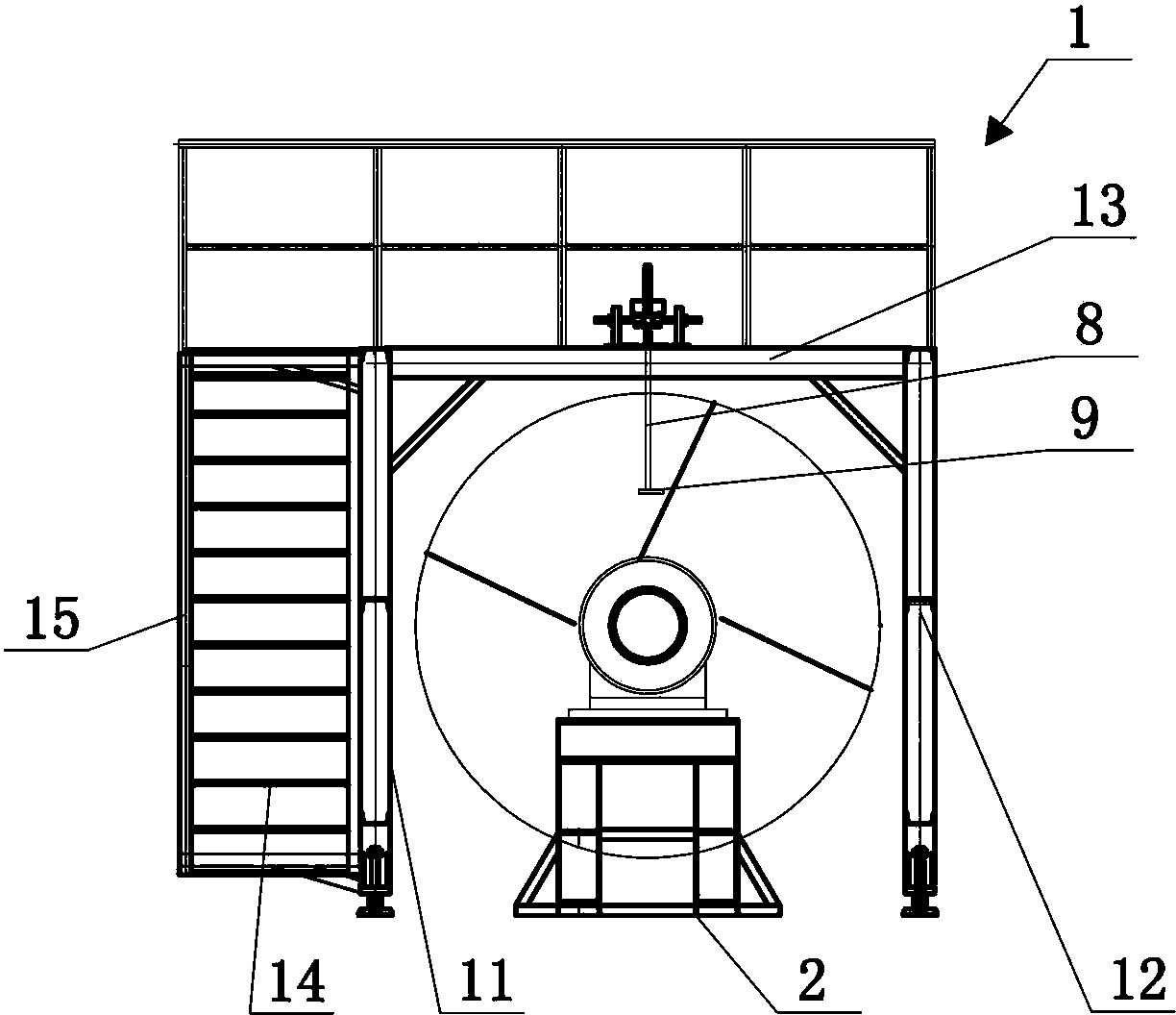

1.污泥干燥机转盘焊接夹具平台，其特征在于：包括机架(1)和焊接装置，所述焊接装置设置在机架(1)的平台(13)上，所述焊接装置包括设置有焊枪(9)的螺杆(8)以及用以调节螺杆(8)位置的调节装置。
2.如权利要求1所述的污泥干燥机转盘焊接夹具平台，其特征在于：所述机架(1)包括左侧架(11)、右侧架(12)和平台(13)，所述平台(13)架设在左侧架(11)和右侧架(12)的上端。
3.如权利要求1所述的污泥干燥机转盘焊接夹具平台，其特征在于：所述机架(1)一侧设置有通往平台(13)的楼梯(14)，所述楼梯(14)配设有一组栏杆(15)。
4.如权利要求1所述的污泥干燥机转盘焊接夹具平台，其特征在于：所述机架(1)前后分别设置有用以固定支撑干燥机转盘的移动平台(2)和固定平台(3)。
5.如权利要求2所述的污泥干燥机转盘焊接夹具平台，其特征在于：所述左侧架(11)和右侧架(12)的下方均设置有一对滚轮组件(4)和一对支脚组件(5)。
6.如权利要求1所述的污泥干燥机转盘焊接夹具平台，其特征在于：所述平台(13)上铺设有栅格板(13a)。
7.如权利要求1所述的污泥干燥机转盘焊接夹具平台，其特征在于：所述调节装置包括纵向设置且相互平行的支撑杆(6)，所述支撑杆(6)间隔设置形成轨道槽，所述支撑杆(6)卡设有横梁(7)，所述横梁(7)上竖向穿设螺杆(8)。
说明书
污泥干燥机转盘焊接夹具平台
技术领域
本实用新型属于焊接定位装置技术领域，具体涉及为污泥干燥机转盘焊接夹具平台。
背景技术
污泥干燥机用于干燥污水处理过程中产生的污泥，其主轴系统上设有叶片，通过叶片转动来推动污泥运动。焊接转盘叶片是一件工作量巨大的工作，由于转盘各个叶片的间距比较小，在没有辅助装置情况下焊接起来的难度比较大，需要人工翻转工件至合适位置，焊接位置的精度以及焊接质量的稳定性无法保证，且操作麻烦，人力成本高。
实用新型内容
本实用新型的目的在于克服上述提到的缺陷和不足，而提供一种污泥干燥机转盘焊接夹具平台。
本实用新型实现其目的采用的技术方案如下。
污泥干燥机转盘焊接夹具平台，包括机架和焊接装置，所述焊接装置设置在机架的平台上，所述焊接装置包括设置有焊枪的螺杆以及用以调节螺杆位置的调节装置。
所述机架包括左侧架、右侧架和平台，所述平台架设在左侧架和右侧架的上端。
所述机架一侧设置有通往平台的楼梯，所述楼梯配设有一组栏杆。
所述机架前后分别设置有用以固定支撑干燥机转盘的移动平台和固定平台。
所述左侧架和右侧架的下方均设置有一对滚轮组件和一对支脚组件。
所述平台上铺设有栅格板。
所述调节装置包括纵向设置且相互平行的支撑杆，所述支撑杆间隔设置形成轨道槽，所述支撑杆卡设有横梁，所述横梁上竖向穿设螺杆。
本实用新型具有以下有益效果：本装置利用转盘匀转动，通过可微调位置的焊枪来焊接转盘上的叶片，从而保证了焊缝的质量。相对于手工焊接，本装置减少了焊接难度，保证了焊接的精度，且焊接质量稳定可靠，操作简便。
