申请日2013.12.12
公开(公告)日2014.03.19
IPC分类号C02F9/02
摘要

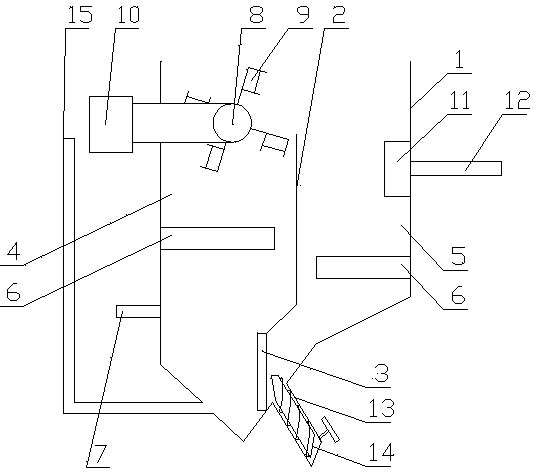

富氧洗矿污水净化装置。目前，世界各国都存在污水处理难的问题，污水处理过程涉及到大量的人力和物力的投入，成本以及运行费用高、维修过程复杂导致机器运行效率低。 本发明方法包括： 盛水器( 1 )，盛水器内具有隔板( 2 )，隔板与盛水器底部之间具有过滤层( 3 )，隔板将盛水器分为进水室( 4 )和净水室( 5 )，进水室和净水室内分别安装微生物吸附载体( 6 );进水室连接进水管( 7 )，进水室内安装转动轴( 8 )，转动轴上安装一组水源提升轮，提升轮安装水斗( 9 )，水源提升轮连接电机( 10 )，净水室内安装活性炭吸附盒( 11 )，净水室上方连接出水管( 12 )，净水室底部安装一组出泥管( 13 )。 本发明用于洗矿污水净化。
权利要求书
1.一种富氧洗矿污水净化装置，其组成包括：盛水器，其特征是：所述的盛水器内具有隔板，所述的隔板与盛水器底部之间具有过滤层，所述的隔板将盛水器分为进水室和净水室，所述的进水室和净水室内分别安装微生物吸附载体;其中，所述的进水室连接进水管，所述的进水室内安装转动轴，所述的转动轴上安装一组水源提升轮，所述的提升轮安装水斗，所述的水源提升轮连接电机，所述的净水室内安装活性炭吸附盒，所述的净水室上方连接出水管，所述的净水室底部安装一组出泥管。
2.根据权利要求1所述的富氧洗矿污水净化装置，其特征是：所述的过滤层还具有两层无纺布，所述的无纺布之间具有活性炭层。
3.根据权利要求1或2所述的富氧洗矿污水净化装置，其特征是：所述的出泥管内安装螺旋转动轴，所述的螺旋转动轴连接转动电机;其中，所述的螺旋转动轴表面具有螺旋纹。
4.根据权利要求1或2所述的富氧洗矿污水净化装置，其特征是：所述的进水室底部连接水位管。
说明书
富氧洗矿污水净化装置
技术领域：
本发明涉及一种富氧洗矿污水净化装置。
背景技术：
目前，世界各国都存在污水处理难的问题，污水处理过程涉及到大量的人力和物力的投入，成本以及运行费用高、维修过程复杂导致机器运行效率低。现有，污水处理设备虽然设置各种用于污水处理的结构件，但是污水处理后产生的污泥和杂物无法排除。而且整个污水处理阶段所用动力都来源于电能，电能的过渡使用进一步导致能源浪费，间接的加重了环境污染问题。
发明内容：
本发明的目的是提供一种富氧洗矿污水净化装置。
上述的目的通过以下的技术方案实现：
一种富氧洗矿污水净化装置，其组成包括：盛水器，所述的盛水器内具有隔板，所述的隔板与盛水器底部之间具有过滤层，所述的隔板将盛水器分为进水室和净水室，所述的进水室和净水室内分别安装微生物吸附载体;其中，所述的进水室连接进水管，所述的进水室内安装转动轴，所述的转动轴上安装一组水源提升轮，所述的提升轮安装水斗，所述的水源提升轮连接电机，所述的净水室内安装活性炭吸附盒，所述的净水室上方连接出水管，所述的净水室底部安装一组出泥管。
所述的富氧洗矿污水净化装置，所述的过滤层还具有两层无纺布，所述的无纺布之间具有活性炭层。
所述的富氧洗矿污水净化装置，所述的出泥管内安装螺旋转动轴，所述的螺旋转动轴连接转动电机;其中，所述的螺旋转动轴表面具有螺旋纹。
所述的富氧洗矿污水净化装置，所述的进水室底部连接水位管。
有益效果：
1. 本发明设置了盛水器，并利用隔板将盛水器分成进水室和净水室两个储水空间，在进水室内利用安装在盛水器上的水源提升轮将污水提升到净水室内，由于净水室的整体位置高于进水室，所以净水室内的水通过自身重力想进水室内流入，流入的过程中，水经过隔板底部的过滤层被过滤，过滤产生的污泥通过出泥管排放。
2. 本发明在进水室和净水室内分别设置了微生物吸附载体，对污水内含有的氧气进行吸附处理，进一步对污水进行净化，而净水室内设置的活性炭吸附盒对污水进行三次过滤。
3. 本发明在出泥管里设置带有螺旋纹的螺旋转动轴，通过螺旋转动轴的转动将污泥带出出泥管，不用人工掏挖或控制出泥管的开关或堵塞情况，节省人力物力，降低污水处理的成本投入。
