申请日2013.12.09
公开(公告)日2014.06.25
IPC分类号C02F1/78
摘要
本实用新型公开了一种采用臭氧消毒杀菌生活及医疗污水的处理系统，包括：空气压缩机、油水过滤系统、干燥装置、粉尘过滤、工作电压、整流变频器、升压变压器和臭氧放电室，空气压缩机产生的空气经油水过滤系统、干燥装置、粉尘过滤进入臭氧放电室，工作电压经整流变频器、升压变压器在臭氧放电室产生臭氧并臭氧输出，臭氧放电室输出的臭氧一部分经第一冷却系统冷却后重新输入到臭氧放电室。所述的干燥装置设置有第二冷却系统。所述第一冷却系统包括冷凝管，冷凝管内循环有冷却水，冷凝管采用不锈钢管，不锈钢管外套设有不锈钢吸热片，本实用新型具有可以提高臭氧输出浓度、延长处理系统的寿命，降低功耗的有益效果。
权利要求书
1.一种采用臭氧消毒杀菌生活及医疗污水的处理系统，包括：空气压缩机、油水过滤系统、干燥装置、粉尘过滤、工作电压、整流变频器、升压变压器和臭氧放电室，空气压缩机产生的空气经油水过滤系统、干燥装置、粉尘过滤进入臭氧放电室，工作电压经整流变频器、升压变压器在臭氧放电室产生臭氧并臭氧输出，其特征是，臭氧放电室输出的臭氧一部分经第一冷却系统冷却后重新输入到臭氧放电室。
2.如权利要求1所述的采用臭氧消毒杀菌生活及医疗污水的处理系统，其特征是，所述的干燥装置设置有第二冷却系统。
3.如权利要求1所述的采用臭氧消毒杀菌生活及医疗污水的处理系统，其特征是，所述第一冷却系统包括冷凝管，冷凝管内循环有冷却水，冷凝管采用不锈钢管，不锈钢管外套设有不锈钢吸热片。
4.如权利要求2所述的采用臭氧消毒杀菌生活及医疗污水的处理系统，其特征是，所述第二冷却系统包括冷凝管，冷凝管内循环有冷却水，冷凝管采用铜管，铜管外套设有铝吸热片。
说明书
采用臭氧消毒杀菌生活及医疗污水的处理系统
技术领域
本实用新型涉及一种采用臭氧消毒杀菌生活及医疗污水的处理系统。
背景技术
利用臭氧进行污水处理是行之有效且成本较低的技术方案之一，臭氧 在常温、常压下分子结构不稳定，很快自行分解在氧气(02)和单个氧原 子(0);后者具有很强的活性，对细菌有极强的氧化作用。氧化细菌的细 胞壁，使细胞内的细胞质流出;杀死细胞内的活性酶;分解遗传物质DNA 和RNA。从而致死病原菌。臭氧属于广谱杀菌，对大肠杆菌、沙门氏菌、金 色葡萄球菌、乙肝病毒、痢疾菌、霉菌、枯草杆菌等都具有强力的杀灭作 用。臭氧氧化性强,对COD有一定的去除能力，与其他工艺组合使用COD 去除率可达70-80%。
臭氧发生器臭氧量与供给电压、空气压力、空气流量、湿度、空气湿 度等因素有关。一台臭氧发生器主要是调节电压和空气流量来改变臭氧发 生量的。其净产率依众多因素而变，包括：原料气的氧气含量和温度、原 料气含的污染物、达到的臭氧浓度、电晕中的功率密度、冷却剂的温度和 流量及冷却系统的效率。
如果臭氧产量不足，或是臭氧在臭氧接触池内传质效率低、停留时间 不足，有可能影响到COD降解效果，使得原来比较稳定难降解大分子物质 (不显COD)变成易降解的小分子物质(显COD);臭氧发生器设计环境温 度范围为0—40℃。臭氧发生器设计相对湿度<90%。因此，提高臭氧的浓 度，降低温度都是必要的手段之一。
实用新型内容
本实用新型根据上述条件，提出了一种采用臭氧消毒杀菌生活及医疗 污水的处理系统，提高产品性能。
本实用新型的技术方案是：

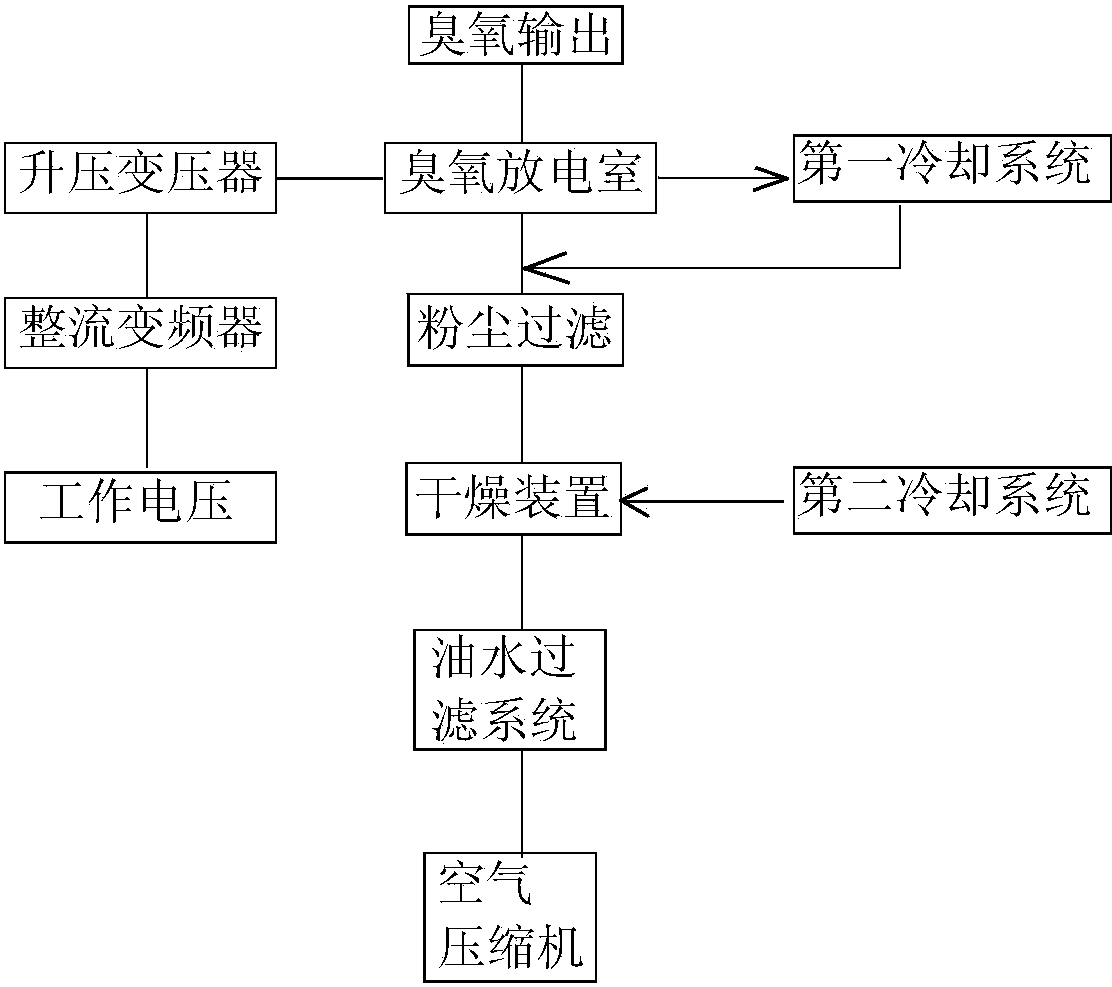

一种采用臭氧消毒杀菌生活及医疗污水的处理系统，包括：空气压缩 机、油水过滤系统、干燥装置、粉尘过滤、工作电压、整流变频器、升压 变压器和臭氧放电室，空气压缩机产生的空气经油水过滤系统、干燥装置、 粉尘过滤进入臭氧放电室，工作电压经整流变频器、升压变压器在臭氧放 电室产生臭氧并臭氧输出，臭氧放电室输出的臭氧一部分经第一冷却系统 冷却后重新输入到臭氧放电室。通过该技术方案，可以提高臭氧的含量。
为了解决夏季高温环境下空气温度较高影响臭氧放电效率的技术问 题，所述的干燥装置设置有第二冷却系统。
作为优选，所述第一冷却系统包括冷凝管，冷凝管内循环有冷却水， 冷凝管采用不锈钢管，不锈钢管外套设有不锈钢吸热片，之所以选用不锈 钢作为材料，主要是不锈钢相对其它金属例如铜有良好的耐腐蚀性。
作为优选，所述第二冷却系统包括冷凝管，冷凝管内循环有冷却水， 冷凝管采用铜管，铜管外套设有铝吸热片。
所述冷却水取自地下水池。
作为优选，经所述冷却系统的臭氧量占所述臭氧放电室输出总量的 10-30%。通过反馈，以提高最终输出浓度。
本实用新型具有可以提高臭氧输出浓度、延长处理系统的寿命，降低 功耗的有益效果。
