申请日2013.12.03
公开(公告)日2014.05.07
IPC分类号G05B19/418; C02F9/14
摘要
本实用新型公开了一种太阳能多功能控制污水处理装置，包括污水处理装置、太阳能电池板、光伏蓄电池、多功能控制装置、远程控制装置、检测设备和微波感应器，所述的污水处理装置周围设有若干照明设备，所述的太阳能电池板输出端连接有多功能控制装置，多功能控制装置的输出端连接有照明设备、光伏蓄电池、污水处理装置，多功能控制器的输入端连接有检测设备、微波感应器，多功能控制装置与远程控制装置互联;本实用新型能够节能环保、无二次污染，运行简单无需人工维护，方便夜间处理检修，远程操作系统，能够实时快捷处理相关问题，多项检测全面保障系统正常运行。
权利要求书
1.一种太阳能多功能控制污水处理装置，其特征在于：包括污 水处理装置、太阳能电池板、光伏蓄电池、多功能控制装置、远程控 制装置、检测设备和微波感应器，所述的污水处理装置周围设有照明 设备，所述的太阳能电池板输出端连接有多功能控制装置，多功能控 制装置的输出端连接有照明设备、光伏蓄电池、污水处理装置，多功 能控制器的输入端连接有检测设备、微波感应器，多功能控制装置与 远程控制装置互联。
2.根据权利要求1所述的一种太阳能多功能控制污水处理装 置，其特征在于：所述的污水处理装置包括进水井、初沉池、厌氧池、 缺氧池、好氧池、沉定池、过滤池、清水池、出水井、曝气设备，所 述的曝气设备通过布气主管与好氧池内布气管连接。
3.根据权利要求1所述的一种太阳能多功能控制污水处理装 置，其特征在于：所述的检测设备分别在污水处理装置的进水井、厌 氧池、缺氧池、好氧池、清水池中设置。
4.根据权利要求1所述的一种太阳能多功能控制污水处理装 置，其特征在于：所述的污水处理装置的厌氧池、缺氧池、好氧池底 部设有软性填料。
说明书
一种太阳能多功能控制污水处理装置
技术领域：
本实用新型涉及污水处理装置，具体的说尤其涉及一种太阳能多 功能控制污水处理装置。
背景技术：
目前市场对于生活污水的处理，主要采用两种方式：第一种是采 用原始电力设备辅助，每天人工维护、检查、检测，维持系统基本正 常运行，第二种是采用太阳能发电设备辅助，需要人工定期维护，且 每次都需要到处理现场、检查、检测，另当夜间水质突然出现问题时， 由于现场没有照明设备，很难进行工作，不符合长期正常处理污水这 一标准，其次对环境也会造成污染。
实用新型内容：
本实用新型的目的是提供一种太阳能多功能控制污水处理装置， 能够节能环保、无二次污染，运行简单无需人工维护，方便夜间处理 检修，远程操作系统，能够实时快捷处理相关问题，多项检测全面保 障系统正常运行。
为了解决背景技术所存在的问题，本实用新型是采用以下技术方 案：

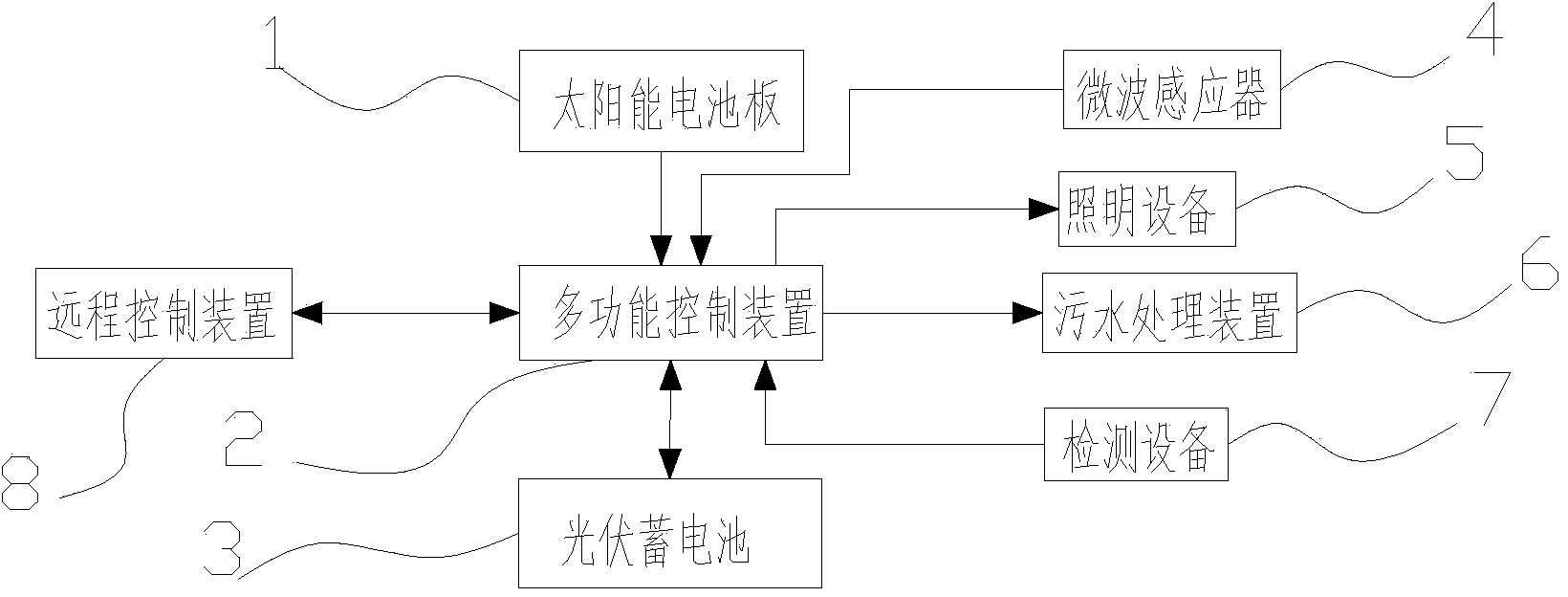

一种太阳能多功能控制污水处理装置，包括污水处理装置、太阳 能电池板、光伏蓄电池、多功能控制装置、远程控制装置、检测设备 和微波感应器，所述的污水处理装置周围设有若干照明设备，所述的 太阳能电池板输出端连接有多功能控制装置，多功能控制装置的输出 端连接有照明设备、光伏蓄电池、污水处理装置，多功能控制器的输 入端连接有检测设备、微波感应器，多功能控制装置与远程控制装置 互联。
所述的污水处理装置包括进水井、初沉池、厌氧池、缺氧池、好 氧池、沉定池、过滤池、清水池、出水井、曝气设备，所述的曝气设 备通过布气主管与好氧池内布气管连接。
所述的检测设备分别在污水处理装置的进水井、厌氧池、缺氧池、 好氧池、清水池中设置。
所述的污水处理装置的厌氧池、缺氧池、好氧池底部设有软性填 料。
其工作原理为：本实用新型包括污水处理装置、太阳能电池板、 光伏蓄电池、多功能控制装置、远程控制装置、检测设备、微波感应 器，所述的污水处理装置周围设有若干照明装备，所述的太阳能电池 板输出端连接有多功能控制装置，多功能控制装置的输出端连接有照 明设备、光伏蓄电池、污水处理装置，太阳能电池板通过接收太阳光 产生电能，电能经多功能控制装置稳压后给光伏蓄电池充电，多功能 控制器的输入端连接有检测设备、微波感应器，检测设备安放在需要 检测的处理池中，向多功能控制装置传输各处理池中水的各项数据， 夜晚时水质大面积出现问题时，需要人员现场处理，微波感应器感应 人员到达现场，多功能控制装置控制照明设备打开，照明现场，方便 维修，当工作人员离开现场时，微波感应器感应并传输信号，多功能 控制装置则会关闭照明设备，这样方便维修人员对装置的维修并保证 了维修人员的安全，多功能控制装置与远程控制装置互联，实现了装 置的远程控制，时时传送相关数据，能够实时快捷的处理相关问题。
本实用新型的有益效果：
本实用新型能够节能环保、无二次污染，运行简单无需人工维 护，方便夜间处理检修，远程操作系统，能够实时快捷处理相关问题， 多项检测全面保障系统正常运行。
