申请日2013.12.03
公开(公告)日2015.06.03
IPC分类号B01D35/02; E03C1/12
摘要
一种楼宇生活污水二次利用设备，包括集水器、杂质过滤器、管道高效过滤膜、积水箱、大便器、进水管路、冲水管路、备用管路和溢流管组成，生活污水通过进水管路进入到集水器，经杂质过滤器过滤后进入到积水箱，通过冲洗阀控制大便器的冲洗，所述备用管路一端连接自来水管另一端连通冲洗管路，备用管路上设置备用水控制阀，备用管路与积水箱之间设置冲洗阀。本发明通过楼层的高度差在下楼层的积水箱内存水，无需应泵，不耗电，结构简单，实现了生活污水的再利用，该装置适合于住宅、宾馆、宿舍等楼房的节水。
权利要求书
1.楼宇生活污水二次利用设备，主要有集水器、集水器底部设置杂质过滤器、杂质过滤器通过管道与积水箱相连、积水箱底部设置冲水管路组成，其特征是：所述连接杂质过滤器和积水箱的管道内设置有高效管道过滤膜，过滤膜由纳米高分子材料制成。
2.根据权利要求1所述的楼宇生活污水二次利用设备，其特征是：所述集水器的进水口通过进水管路与上层住户的地漏生活污水排放管道连接，积水箱的排水口与大便器连通;所述备用管路一头连接自来水管路另一头连通冲水管路，管路上设置备用水控制阀;所述备用管路与水箱之间的设置有冲水阀。
3.根据权利要求1所述的楼宇生活污水二次利用设备，其特征是：所述出水管道上还并联有溢流管，溢流管一端连通积水箱，溢流管另一端连通在备用管路与蹲式大便器之间的冲水管路上。
说明书
楼宇生活污水二次利用设备
技术领域
本发明涉及一种日常生活用品，具体的说是一种适合卫浴的节水型抽水马桶或蹲式大便器。
背景技术
抽水马桶现在已经成为家庭的必备设施，据统计每日的生活用水中一半左右都是用于抽水马桶用水。家庭抽水马桶所用的水全部都是从自来水管而来，但是大便器用水，对水的洁净度要求并不高，因此大量的自来水被白白浪费了。
发明内容

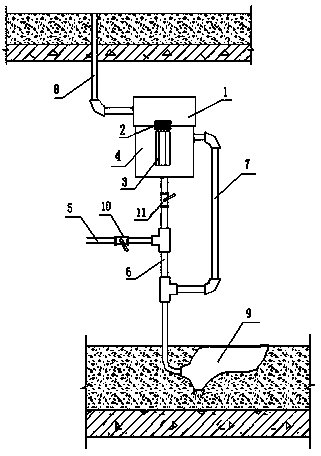

本发明所要解决的技术问题是提供一种楼宇生活污水二次利用设备，该设备是将水箱与上层住户的地漏生活污水排放管道连接，利用楼上的污水冲洗大便器内的排泄物，实现了生活污水的再利用。本发明是这样实现的：楼宇生活污水二次利用设备，包括集水器、集水器底部设置杂质过滤器、杂质过滤器通过管道与积水箱相连、积水箱底部设置冲水管路组成，所述连接杂质过滤器和积水箱的管道内设置高效管道过滤膜，所述高效管道过滤膜由纳米高分子材料制成。所述集水器的进水口通过进水管路与上层住户的地漏生活污水排放管道连接，积水箱的排水口与大便器连通;所述备用管路一头连接自来水管路另一头连通冲水管路，管路上设置备用水控制阀;所述备用管路与水箱之间的设置有冲水阀。所述冲水管路上还并联有溢流管，溢流管一端连通积水箱，另一端连通在备用管路与大便器之间的冲水管路上。本发明楼宇生活污水二次利用设备是将水箱与上层住户的地漏生活污水排放管道连接，积水箱储存的是过滤后上层住户的生活污水，通过楼层的高度差在下楼层的积水箱内存水，无需应泵，不耗电，结构简单，实现了生活污水的再利用，该装置适合于住宅、宾馆、宿舍等楼房的节水。
