申请日2013.10.18
公开(公告)日2014.04.09
IPC分类号C02F9/04; C02F1/52; C02F1/66
摘要

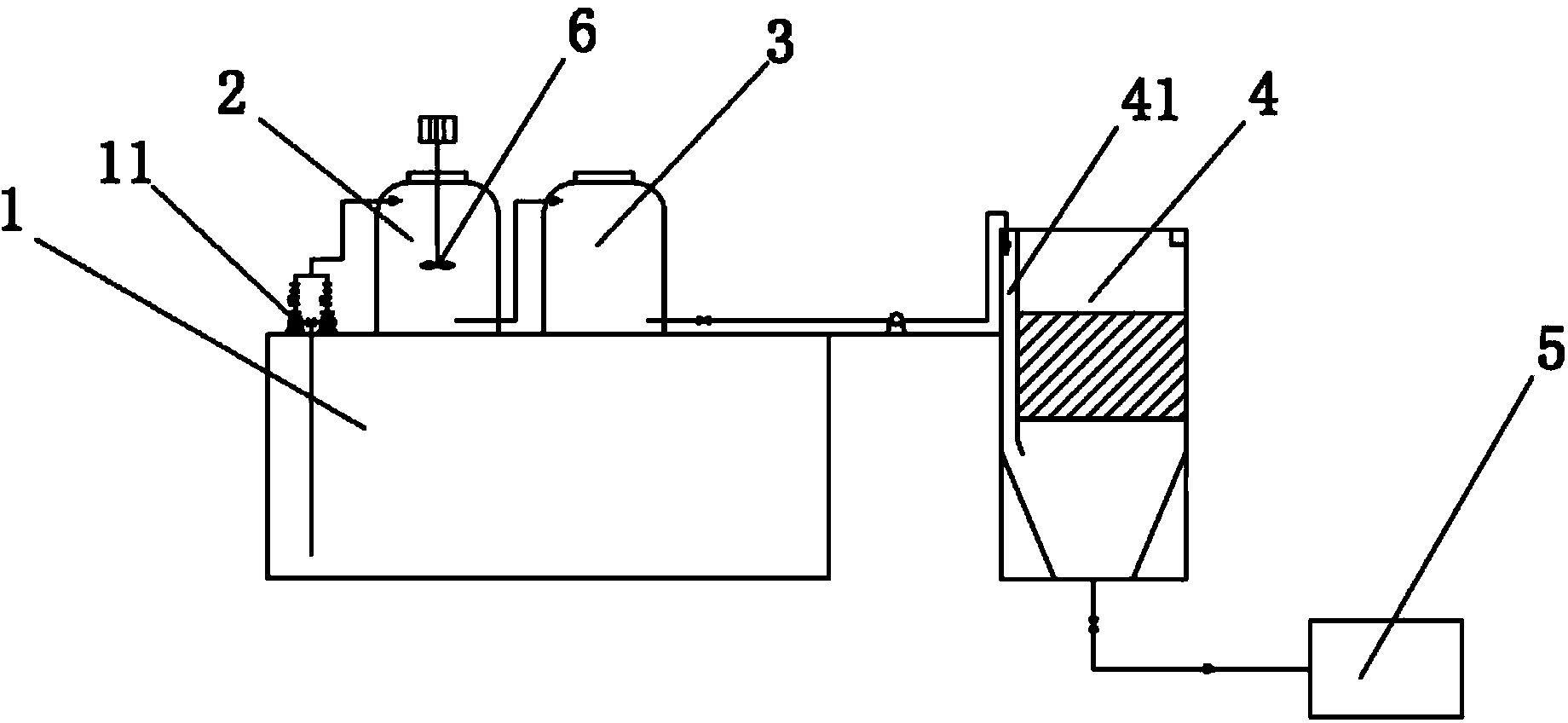

本实用新型涉及一种污水处理装置，尤其是一种镍系废水处理装置。pH调节桶、絮凝桶分别固定在调节池上，PH调节桶的输入端与一调节泵的输出端连接，调节泵的输入端通过管道伸到调节池内，pH调节桶的输出端与絮凝桶连接，絮凝桶的输出端通过管道与沉淀桶连接。上述结构在传统的调节池上设置pH调节桶和絮凝桶，调节池均质后，用调节泵将废水置于pH调节桶中，利用搅拌结构进行搅拌并进行pH调节，调节后废液进入絮凝桶中，加絮凝剂进行絮凝后进入沉淀桶，在沉淀桶内二价镍离子与氢氧离子结合生成氢氧化镍，上清液抽出后，留下的氢氧化镍进入回收桶，直接进行回收，整个结构没有暴露废水，不仅结构合理，环保安全，而且操作简单。
权利要求书
1.一种镍系废水处理装置，包括调节池，其特征在于：还包括PH调节桶、絮凝桶、沉淀桶，PH调节桶、絮凝桶分别固定在调节池上，PH调节桶的输入端与一调节泵的输出端连接，调节泵的输入端通过管道伸到调节池内，PH调节桶的输出端与絮凝桶连接，絮凝桶的输出端通过管道与沉淀桶连接。
2.按照权利要求1所述的镍系废水处理装置，其特征在于：还包括回收桶，沉淀桶与回收桶通过泵及管道连接。
3.按照权利要求1或2所述的镍系废水处理装置，其特征在于：还包括搅拌机构，搅拌机构包括搅拌叶轮，搅拌叶轮悬空设置在PH调节桶内。
4.按照权利要求3所述的镍系废水处理装置，其特征在于：在沉淀桶的侧壁上设有一个入水通道，入水通道的开口设置在沉淀桶的顶部。
说明书
镍系废水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其是一种镍系废水处 理装置。
背景技术
电镀工厂(或车间)排出的废水和废液，如镀件漂洗水、废 槽液、设备冷却水和冲洗地面水等，其水质因生产工艺而异，有 的含铬，有的含镍或含镉、含氰、含酸、含碱等。废水中的金属 离子有的以简单的阳离子形态存在(如Ni2+、Cu2+等)，有的以酸 根阴离子形式存在。电镀废水多有毒，危害较大。如氰可引起人 畜急性中毒，致死，低浓度长期作用也能造成慢性中毒。镉可使 肾脏发生病变，并会引起痛痛病。六价铬可引起肺癌、肠胃道疾 病和贫血，并会在骨、脾和肝脏内蓄积。因此，电镀废水必须严 格控制，妥善处理。
电镀厂的废水废液组成比较复杂，其中镍的市场价值较高， 因此，可对镍系废水进行资源化利用处理，镍系废水处置有利于 提高资源化效率，但是目前市场上，对于镍系废水的处理只是在 一个调节池里，加一些化学试剂调节，然后进行沉淀，没有一个 专用的装置用于处理镍系废水。
发明内容
本实用新型的目的在于，提供一种结构合理、操作方便的镍 系废水处理装置。
本实用新型解决其技术问题所采用的技术方案是：一种镍系 废水处理装置，包括调节池，还包括PH调节桶、絮凝桶、沉淀桶， PH调节桶、絮凝桶分别固定在调节池上，PH调节桶的输入端与 一调节泵的输出端连接，调节泵的输入端通过管道伸到调节池内， PH调节桶的输出端与絮凝桶连接，絮凝桶的输出端通过管道与沉 淀桶连接。
本实用新型的进一步设置为：还包括回收桶，沉淀桶与回收 桶通过泵及管道连接。
本实用新型的进一步设置为：还包括搅拌机构，搅拌机构包 括搅拌叶轮，搅拌叶轮悬空设置在PH调节桶内。
本实用新型的进一步设置为：在沉淀桶的侧壁上设有一个入 水通道，入水通道的开口设置在沉淀桶的顶部。
上述结构在传统的调节池上设置PH调节桶和絮凝桶，调节池 均质后，用调节泵将废水置于PH调节桶中，利用搅拌结构进行搅 拌并进行PH调节，调节后废液进入絮凝桶中，加絮凝剂进行絮凝 后进入沉淀桶，在沉淀桶内二价镍离子与氢氧离子结合生成氢氧 化镍，上清液抽出后，留下的氢氧化镍进入回收桶，直接进行回 收，整个结构没有暴露废水，不仅结构合理，环保安全，而且操 作简单。
