申请日2013.09.30
公开(公告)日2014.04.09
IPC分类号B01D25/32; B01D25/21
摘要
本实用新型公开了一种用于污泥处理的泥水分离机构，它包括：至少一台板框式压滤机体，具有高压进口端;位于所述板框式压滤机体正下方设有具有敞开口的接料槽，接料槽底部设有用于移走所述板框式压滤机体所排出滤饼的输送装置。它具备结构简单、牢固，制造成本低，抗压强，传动稳定，自动液位控制、自动化程度高的特点，它是一种技术性优越的产品。
权利要求书
1.一种用于污泥处理的泥水分离机构，其特征在于，它包括：
-至少一台板框式压滤机体，具有高压进口端;
-位于所述板框式压滤机体正下方设有具有敞开口的接料槽，接料槽底部设有用于移走所述板框式压滤机体所排出滤饼的输送装置。
2.根据权利要求1所述的用于污泥处理的泥水分离机构，其特征在于：所述接料槽内置数个用于破料器，它整齐排列或交错排列。
3.根据权利要求1或2所述的用于污泥处理的泥水分离机构，其特征在于：所述输送装置为带式输送机，它包括电机，与电机轴接的第一滚筒，位于所述接料槽另一端的第二滚筒，在所述第一滚筒与第二滚筒之间张紧设置输送皮带，所述输送皮带位于所述接料槽底部相接。

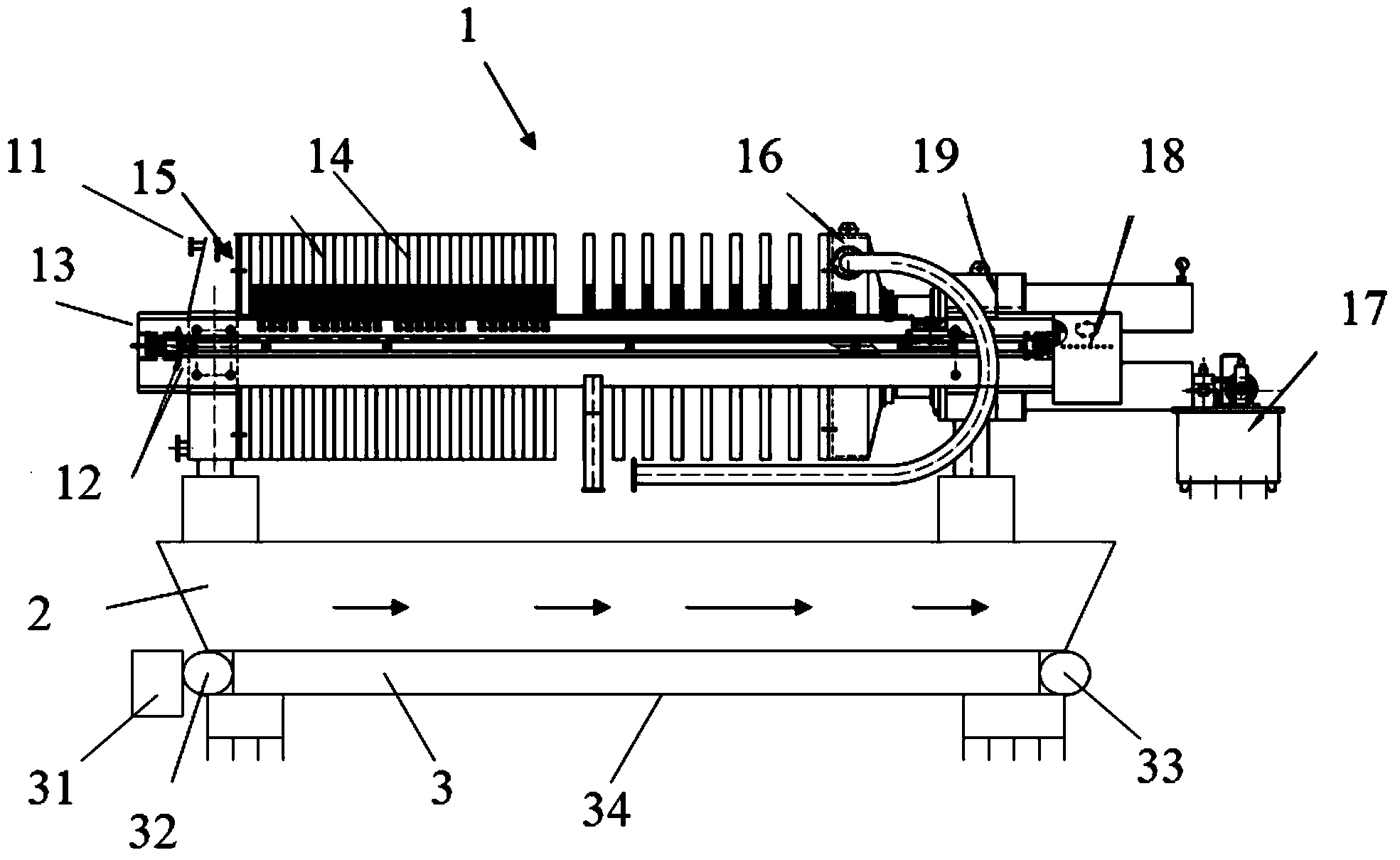

4.根据权利要求3所述的用于污泥处理的泥水分离机构，其特征在于：所述板框式压滤机体包括具有导向轨的机座，可移动地设置在导向轨上的数块滤板，所述机座设有止推板和向所述止推板方向可移动地设置有压紧板，所述滤板位于所述止推板和压紧板之间，所述压紧板由液压系统提供动力并由电控元件指令所述液压系统动作。
5.根据权利要求4所述的用于污泥处理的泥水分离机构，其特征在于：所述接料槽包括第一侧壁和第二侧壁，它们上端的宽度大于底端的宽度，形成上宽下窄的梯形结构。
说明书
用于污泥处理的泥水分离机构
【技术领域】
本实用新型涉及到一种用于污泥处理的泥水分离机构。
【背景技术】
污泥处理项目是符合国家资源循环的经济发展方向、符合当前国家重点鼓励发展的产业技术要求。《国家“十一五”经济社会发展规划纲要》提出：“经济社会发展的战略重点和主要任务之一就是建设资源节约、环境友好社会，建设资源节约、环境友好社会的重要任务是发展循环经济。”而本项目通过对污泥进行稳定化、减理化、无害化处理后作为资源加以综合利用，完全与国家提出的经济社会发展的战略重点和主要任务相吻合。《中共中央国务院关于实施科技规划纲要增强自主创新能力的决定》中明确指出：“建设创新型国家，核心就是把增强自主创新能力作为发展科学技术的战略基点。”本项目将污泥的无害化处理与生产制造过程二合为一，综合多行业成熟工艺，成功研发出一套适用于污泥处置的工艺，达到将污泥稳定化、减量化、无害化处理并综合利用的效果，这在国内外污泥处置方式中属首创。
对于污泥无论采取填埋、焚烧、碳化、填海、干化等何种污泥处置方式，都存在着二次污染、耗费能源、占用空间的问题。资源化是污泥处置的最佳方式，通过规范的监控，除可有效杜绝二次污染，更可避免处理污泥直接造成资源消耗和高昂经济支出的双重代价。因此本项目的实施营运本身就是循环经济节能项目，同时产出的衍生产品，作为一种新生的低碳经济产品，其发展及市场需求非常巨大。
现有用于污泥处理的泥水分离机构，直接采用压滤机来进行分离，滤饼清理不便，需要采用人工来取出、再进行破碎操作，收集滤饼操作不便，当然也出现自动破碎滤饼的自动化设备，但结构复杂，制造成本高，能源浪费大。
因此，为了克服上述的问题，我们研制了一种用于污泥处理的泥水分离机构。
【实用新型内容】
本实用新型的目的所要解决的技术问题是要提供一种用于污泥处理的泥水分离机构，它具备结构简单、牢固，制造成本低，安装方便，自动破碎滤饼，自动输送等特点，它是一种技术性和经济性均优越的产品。
本实用新型要解决其技术问题所采用的技术方案为：一种用于污泥处理的泥水分离机构，其特征在于，它包括：
-至少一台板框式压滤机体，具有高压进口端;
-位于所述板框式压滤机体正下方设有具有敞开口的接料槽，接料槽底部设有用于移走所述板框式压滤机体所排出滤饼的输送装置。
优选的，所述接料槽内置数个用于破料器，它整齐排列或交错排列。
优选的，所述输送装置为带式输送机，它包括电机，与电机轴接的第一滚筒，位于所述接料槽另一端的第二滚筒，在所述第一滚筒与第二滚筒之间张紧设置输送皮带，所述输送皮带位于所述接料槽底部相接。
优选的，所述板框式压滤机体包括具有导向轨的机座，可移动地设置在导向轨上的数块滤板，所述机座设有止推板和向所述止推板方向可移动地设置有压紧板，所述滤板位于所述止推板和压紧板之间，所述压紧板由液压系统提供动力并由电控元件指令所述液压系统动作。
优选的，所述接料槽包括第一侧壁和第二侧壁，它们上端的宽度大于底端的宽度，形成上宽下窄的梯形结构。
本实用新型同背景技术相比所产生的有益效果：
由于本实用新型采用了上述的技术方案，能提供一种用于污泥处理的泥水分离机构，它具备结构简单、牢固，制造成本低，安装方便，自动破碎滤饼，自动输送等特点，它是一种技术性和经济性均优越的产品。
