申请日2013.10.15
公开(公告)日2014.04.02
IPC分类号C02F9/04; C02F101/30; C02F1/40; C02F1/66
摘要

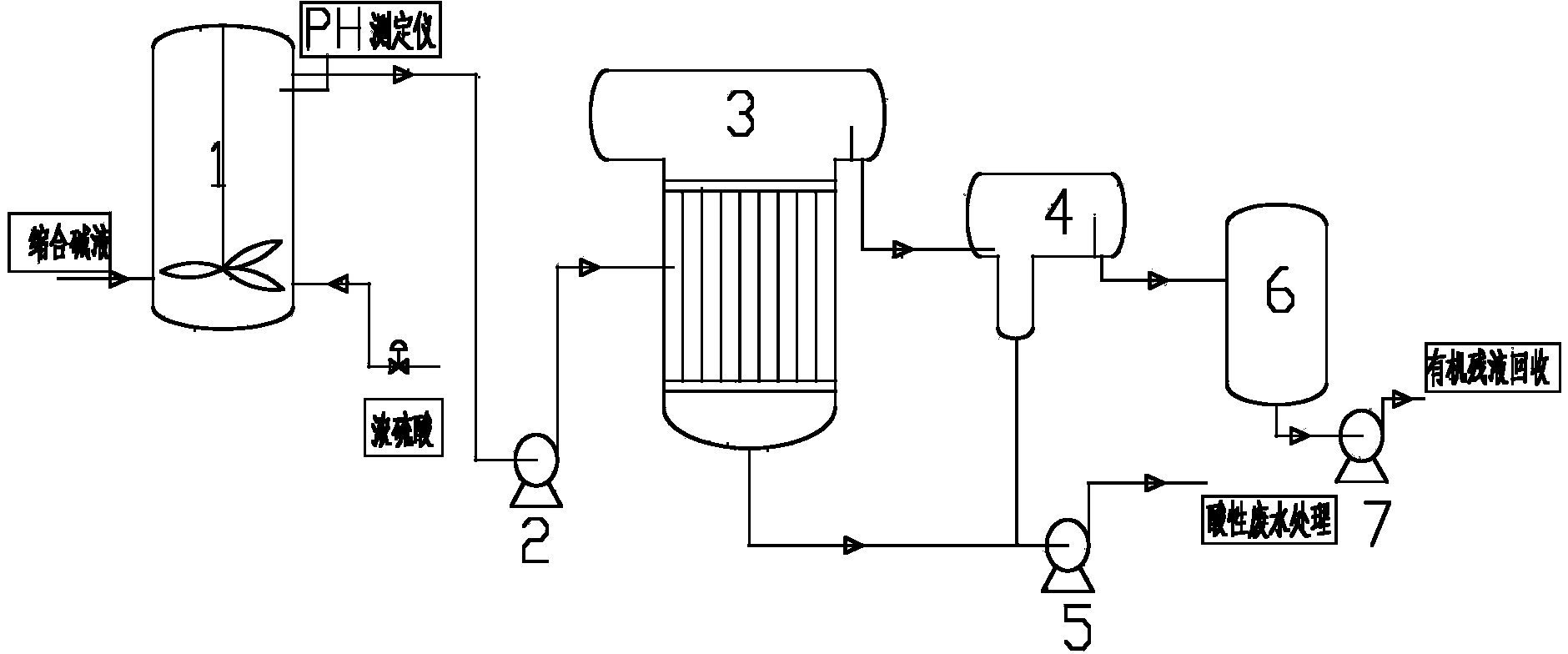

本实用新型公开了快速提取丁醛缩合废水中的有机物质的装置，它包括装有搅拌装置的酸碱度调节罐，酸碱度调节罐下部开有缩合碱液进液口以及酸进液口，在酸碱度调节罐上部开有出液口，出液口通过装有第一泵的管道与油水分离器的上部进液口相连通，油水分离器的上部油相出口通过排液管道与收集槽的进液口相连通，收集槽的出液口通过连接管道与储罐的进液口相连通，油水分离器底部的水相出口以及收集槽底部的废水出口分别与装有第二泵的废液管线相连通，储罐底部的废液出口与装有第三泵的有机残液回收管线相连通。采用本装置可以快速的将正丁醛的缩合碱液废水中的饱和有机相进行迅速分离，降低废水中的有机物。
权利要求书
1.快速提取丁醛缩合废水中的有机物质的装置,它包括装有搅拌装置的酸碱度调节罐， 所述的酸碱度调节罐下部开有缩合碱液进液口以及酸进液口，在所述的酸碱度调节罐上部开 有出液口，所述的出液口通过装有第一泵的管道与油水分离器的上部进液口相连通，在所述 的油水分离器内装有亲油材料，所述的油水分离器的上部油相出口通过排液管道与收集槽的 进液口相连通，所述的收集槽的出液口通过连接管道与储罐的进液口相连通，所述的油水分 离器底部的水相出口以及收集槽底部的废水出口分别与装有第二泵的废液管线相连通，所述 的储罐底部的废液出口与装有第三泵的有机残液回收管线相连通。
2.根据权利要求1所述的快速提取丁醛缩合废水中的有机物质的装置，其特征在于:所述 的亲油材料为立式螺纹状。
说明书
快速提取丁醛缩合废水中的有机物质的装置
技术领域
本实用新型涉及一种降低碱性废水中的有机物含量装置，本实用新型尤其涉及针对丁醛 缩合废水中有机物质的提取和回收装置。
背景技术
随着化工生产能力的不断提高，废水的排放量也随着增加。石油化工生产废水中的有机 相被带到大自然中很难靠自身的能力进行降解。丁醛缩合后的废水呈现碱性，并且其中含有 大量醛、醇、酸、高聚物的有机物。这些物质由于挥发会对空气造成严重的污染，同时造成 缩合废水中含有较高的有机物。较含量的有机物和强碱环境下的废水对微生物分解处理造成 严重的制约，容易造成微生物的代谢停止或者抑制。水体污染后，水中的有毒物质通过多渠 道危害人体的健康、同时也对植物的生长发育造成影响。水中的溶氧量减少，使鱼类等水生 生物造成缺氧等现象。因此降低水中的缩合废水中的有机物和水的PH值是非常有必要的。
发明内容
本实用新型的目的在于提供一种快速的将正丁醛的缩合碱液废水中的饱和有机相进行迅 速分离，降低废水中的有机物，减少微生物对有机废水的处理时间和处理成本,同时回收较高 纯度的有机物，提高废水的利用价值的快速提取丁醛缩合废水中的有机物质的装置。
本实用新型的目的是通过下述方案实现的。
本实用新型的快速提取丁醛缩合废水中的有机物质的装置，它包括装有搅拌装置的酸碱 度调节罐，所述的酸碱度调节罐下部开有缩合碱液进液口以及酸进液口，在所述的酸碱度调 节罐上部开有出液口，所述的出液口通过装有第一泵的管道与油水分离器的上部进液口相连 通，在所述的油水分离器内装有亲油材料，所述的油水分离器的上部油相出口通过排液管道 与收集槽的进液口相连通，所述的收集槽的出液口通过连接管道与储罐的进液口相连通，所 述的油水分离器底部的水相出口以及收集槽底部的废水出口分别与装有第二泵的废液管线相 连通，所述的储罐底部的废液出口与装有第三泵的有机残液回收管线相连通。
采用本实用新型的有益效果：采用本装置可以快速的将正丁醛的缩合碱液废水中的饱和 有机相进行迅速分离，降低废水中的有机物，减少微生物对有机废水的处理时间和处理成本, 同时回收较高纯度的有机物，提高废水的利用价值。
