申请日2013.10.11
公开(公告)日2014.08.20
IPC分类号C02F9/02
摘要
本实用新型涉及一种井水处理设备，包括过滤罐、净水器和过滤阀，净水器通过连接件设置在过滤罐的一侧，过滤阀设置在过滤罐的顶端，所述过滤罐内从下至上依次设置有五十目型二氧化硅层、一毫米型二氧化硅层、六毫米二氧化硅层、中性多介质矿化球层和酸洗型活性矿石层;过滤阀的底端设置有基座，基座的底端设置有上布水器，上布水器通过中心管与下布水器相连通，相连接的上布水器、中心管和下布水器都设置在过滤罐内，下布水器位于酸洗型活性矿石层内，上布水器位于五十目型二氧化硅层内。与现有技术相比本实用新型的有益效果为：有效滤除井水大量的对人体有害的微生物和矿物，达到直饮水的标准。
权利要求书
1.一种井水处理设备，其特征在于，包括过滤罐、净水器和过滤阀，净水器通过连接件设置在过滤罐的一侧，过滤阀设置在过滤罐的顶端，所述过滤罐内从下至上依次设置有五十目型二氧化硅层、一毫米型二氧化硅层、六毫米二氧化硅层、中性多介质矿化球层和酸洗型活性矿石层;过滤阀的底端设置有基座，基座与过滤罐顶端的罐口之间设置有用于密封的基座O形圈，基座的底端设置有上布水器，上布水器通过中心管与下布水器相连通，相连接的上布水器、中心管和下布水器都设置在过滤罐内，下布水器位于酸洗型活性矿石层内，上布水器位于五十目型二氧化硅层内。
2.如权利要求1所述的井水处理设备，其特征在于，所述过滤阀包括阀体、阀盖和手柄，所述阀盖通过塑料销钉或自攻螺钉设置在阀体的顶端，手柄的一端设置在阀盖的中部，阀体上设置有进水口、出水口和排水口，进水口与进水编织软管相连通，排水口与排水编织软管相连通。
3.如权利要求2所述的井水处理设备，其特征在于，所述阀体内设置有相互配合的定片和动片，定片与基座之间设置有密封圈;动片上方设置有拨叉，拨叉通过压紧螺母设置于阀体的内部，并该压紧螺母与阀体内壁之间螺纹连接，压紧螺母与阀盖之间设置有O型圈;
4.如权利要求3所述的井水处理设备，其特征在于，所述拨叉与压紧螺母之间从下至上依次设置有减摩垫、第一O型圈和第二O型圈;所述减摩垫、第一O型圈以及第二O型圈的直径依次减小。
5.如权利要求1所述的井水处理设备，其特征在于，所述净水器包括净水器主体，所述净水器主体的两端分别设置有进水口和出水口，出水口通过编织软管与自来水龙头相连通，进水口通过编织软管与过滤阀上的出水口相连通。
6.如权利要求5所述的井水处理设备，其特征在于，所述净水器主体内均匀分布有若干食品级的PVC超滤膜，所述净水器主体的一侧设置有与直饮水龙头相连通的直饮水出口。
7.如权利要求1所述的井水处理设备，其特征在于，所述中心管的顶端伸入上布水器内，并该中心管的顶端与基座相连。
8.如权利要求7所述的井水处理设备，其特征在于，所述中心管与基座之间设置有用于密封的中心管O形圈。
说明书
井水处理设备
技术领域
本实用新型涉及一种水处理设备，尤其涉及一种井水处理设备。
背景技术
目前，国际公认的是地下地表浅层水大多数被污染的情形越来越严重，化肥、农药、粪便、石化残渣、对人体直接有害的化工污水及残渣和有毒烟雾它们直接的深入地表层，再经过雨水带动已经浸透深层土壤并隐藏在地表水层里。全世界很多国家和地区的居民在使用浅层水井里的水来维持生活用水，而中国居民使用浅层水井在全球是最多的一个国家。由于浅层小井建设起来代价很小，中国城镇普通市民和农村村民普遍使用廉价的浅层家用小水井，用井水充当生活用水，地下水水质中含大量的对人体有害的微生物和矿物质。
实用新型内容
为解决上述技术问题，本实用新型提供一种有效滤除井水大量的对人体有害的微生物和矿物的井水处理设备。

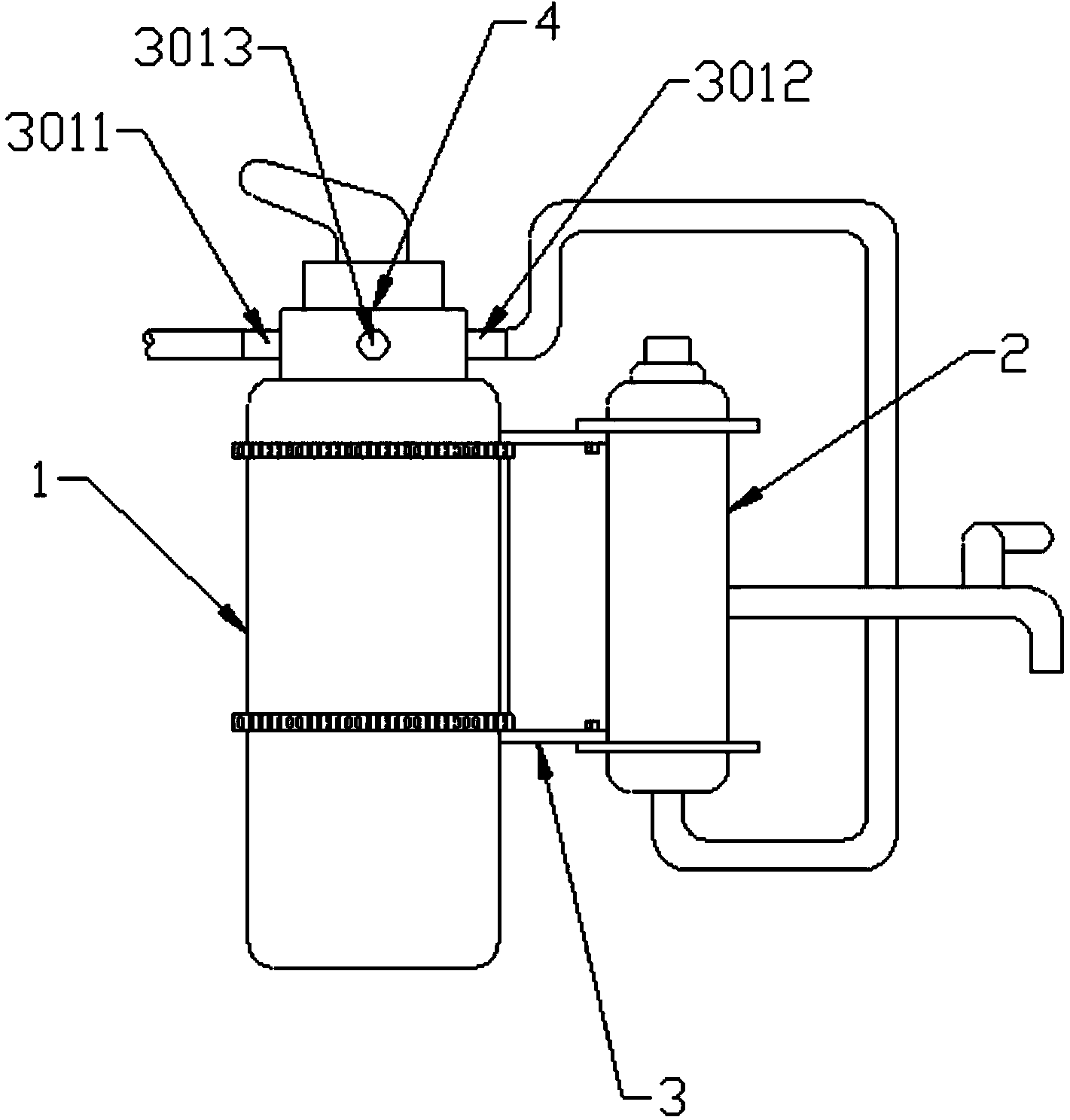

本实用新型的井水处理设备，包括过滤罐、净水器和过滤阀，净水器通过连接件设置在过滤罐的一侧，过滤阀设置在过滤罐的顶端，所述过滤罐内从下至上依次设置有五十目型二氧化硅层、一毫米型二氧化硅层、六毫米二氧化硅层、中性多介质矿化球层和酸洗型活性矿石层;过滤阀的底端设置有基座，基座与过滤罐顶端的罐口之间设置有用于密封的基座O形圈，基座的底端设置有上布水器，上布水器通过中心管与下布水器相连通，相连接的上布水器、中心管和下布水器都设置在过滤罐内，下布水器位于酸洗型活性矿石层内，上布水器位于五十目型二氧化硅层内。
进一步地，所述过滤阀包括阀体、阀盖和手柄，所述阀盖通过塑料销钉或自攻螺钉设置在阀体的顶端，手柄的一端设置在阀盖的中部，阀体上设置有进水口、出水口和排水口，进水口与进水编织软管相连通，排水口与排水编织软管相连通。
进一步地，所述阀体内设置有相互配合的定片和动片，定片与基座之间设置有密封圈;动片上方设置有拨叉，拨叉通过压紧螺母设置于阀体的内部，并该压紧螺母与阀体内壁之间螺纹连接，压紧螺母与阀盖之间设置有O型圈;
进一步地，所述拨叉与压紧螺母之间从下至上依次设置有减摩垫、第一O型圈和第二O型圈;所述减摩垫、第一O型圈以及第二O型圈的直径依次减小。
进一步地，所述净水器包括净水器主体，所述净水器主体的两端分别设置有进水口和出水口，出水口通过编织软管与自来水龙头相连通，进水口通过编织软管与过滤阀上的出水口相连通。
进一步地，所述净水器主体内均匀分布有若干食品级的PVC超滤膜，所述净水器主体的一侧设置有与直饮水龙头相连通的直饮水出口。
进一步地，所述中心管的顶端伸入上布水器内，并该中心管的顶端与基座相连。
进一步地，所述中心管与基座之间设置有用于密封的中心管O形圈。
与现有技术相比本实用新型的有益效果为：井水依次经过过滤罐内的酸洗型活性矿石层、中性多介质矿化球层、六毫米二氧化硅层、一毫米型二氧化硅层和五十目型二氧化硅层去除井水中所含有的微生物、矿物质及颗粒状杂质，经过上述过滤后，经由净化器内的水经 过PVC超滤膜进一步过滤，最后输送至自来水龙头，能有效保证直饮水的质量;本实用新型的过滤罐有正洗和反洗两种状态，能有效保证过滤罐内各层的功能。
