申请日2013.10.09
公开(公告)日2014.05.07
IPC分类号C01D5/00; C02F1/00
摘要
硫酸沉淀法白炭黑废水处理回收循环利用景观池，涉及白炭黑生产设备技术领域，其特征在于：包括主液池和分液池和进液管，所述的分液池的数量为4个以上并均匀设置在主液池的四周下侧，所述的主液池上设有若干个分流口，分流口的下部对应分液池，所述的分液池中的若干个设置有出液口。本实用新型结构合理，使用方便，可以节约水资源和回收硫酸钠，从而避免了废水的排放导致的环境污染，提高经济效益，而且可以美化环境。
权利要求书
1.硫酸沉淀法白炭黑废水处理回收循环利用景观池，其特征在于：包括 主液池和分液池和进液管，所述的分液池的数量为4个以上并均匀设置在主 液池的四周下侧，所述的主液池上设有若干个分流口，分流口的下部对应分 液池，所述的分液池中的若干个设置有出液口。
2.根据权利要求1所述的硫酸沉淀法白炭黑废水处理回收循环利用景观 池，其特征在于：所述的主液池和分液池的外型都为圆柱形或者方形。
3.根据权利要求1或2所述的硫酸沉淀法白炭黑废水处理回收循环利用 景观池，其特征在于：所述的主液池上设置有一个分流口，分流口下部对应 的为第一个分液池，分液池中除最后一个分液池外都设置有与紧挨着自己的 下一个分液池连通的递流口，所述的出液口设置在最后一个分液池上。
4.根据权利要求3所述的硫酸沉淀法白炭黑废水处理回收循环利用景观 池，其特征在于：所述的递流口的形状为方形、圆形或者半圆形，递流口中 位于前部的递流口的深度深于位于后部的递流口的深度。
5.根据权利要求1或2所述的硫酸沉淀法白炭黑废水处理回收循环利用 景观池，其特征在于：所述的主液池设置有对应每一个液压池的分流口，所 述的分液池上都设置有一个出液口。
6.根据权利要求5所述的硫酸沉淀法白炭黑废水处理回收循环利用景观 池，其特征在于：还包括回收池，回收池上设置有围绕所有分液池一周的池 槽，池槽位于出液口的下方，回收池上设置回收口。
说明书
硫酸沉淀法白炭黑废水处理回收循环利用景观池
技术领域：
本实用新型涉及白炭黑生产设备技术领域，具体是硫酸沉淀法白炭黑废 水处理回收循环利用景观池。
背景技术：
白炭黑是无定形态的轻质二氧化硅粉体材料，具有很大的比表面积，具 有良好的电绝缘性、多孔性和吸水性，较好的补强、增稠作用以及良好的分 散、悬浮和振动液化特性，广泛应用于橡胶、硅橡胶、催化剂载体、塑料、 涂料、医药、电子、日用化工等诸多行业。
白炭黑的制备方法主要有物理法和化学法两大类。物理法生产过程中易 引入杂质，产品粒径大多在数百或数十微米以上，档次不高，难以满足工业 需求，因此，工业生产中所用的白炭黑主要采用化学法生产。沉淀法和气相 法是白炭黑生产上常用的化学法。沉淀法是当今生产白炭黑的主流方法，多 采用硅酸钠与硫酸中和沉淀反应的方法来制备，产品常用于普通橡胶及硅橡 胶等行业。现有技术中，沉淀法生产白炭黑的设备不能进行循环水的利用， 不仅造成水资源的浪费，而且产生的污水会造成环境的污染，污水中的硫酸 钠也是另行经过其它设备和工艺进行回收，使用不方便，在工厂或者小校园 等研究的场所，周围一般都会设置有美化环境的设施，有的就设置有流动的 水池，如果将沉淀法生产白炭黑废水处理与美化环境的水池相结合，不仅能 够解决污水处理的问题还能够进一步美化环境。
实用新型内容：
本实用新型所要解决的技术问题在于提供一种可以进行污水处理和美化 环境的硫酸沉淀法白炭黑废水处理回收循环利用景观池。
解决的技术问题所采用以下的技术方案：
硫酸沉淀法白炭黑废水处理回收循环利用景观池，其特征在于：包括主 液池和分液池和进液管，所述的分液池的数量为4个以上并均匀设置在主液 池的四周下侧，所述的主液池上设有若干个分流口，分流口的下部对应分液 池，所述的分液池中的若干个设置有出液口。
所述的主液池和分液池的外型都为圆柱形或者方形。

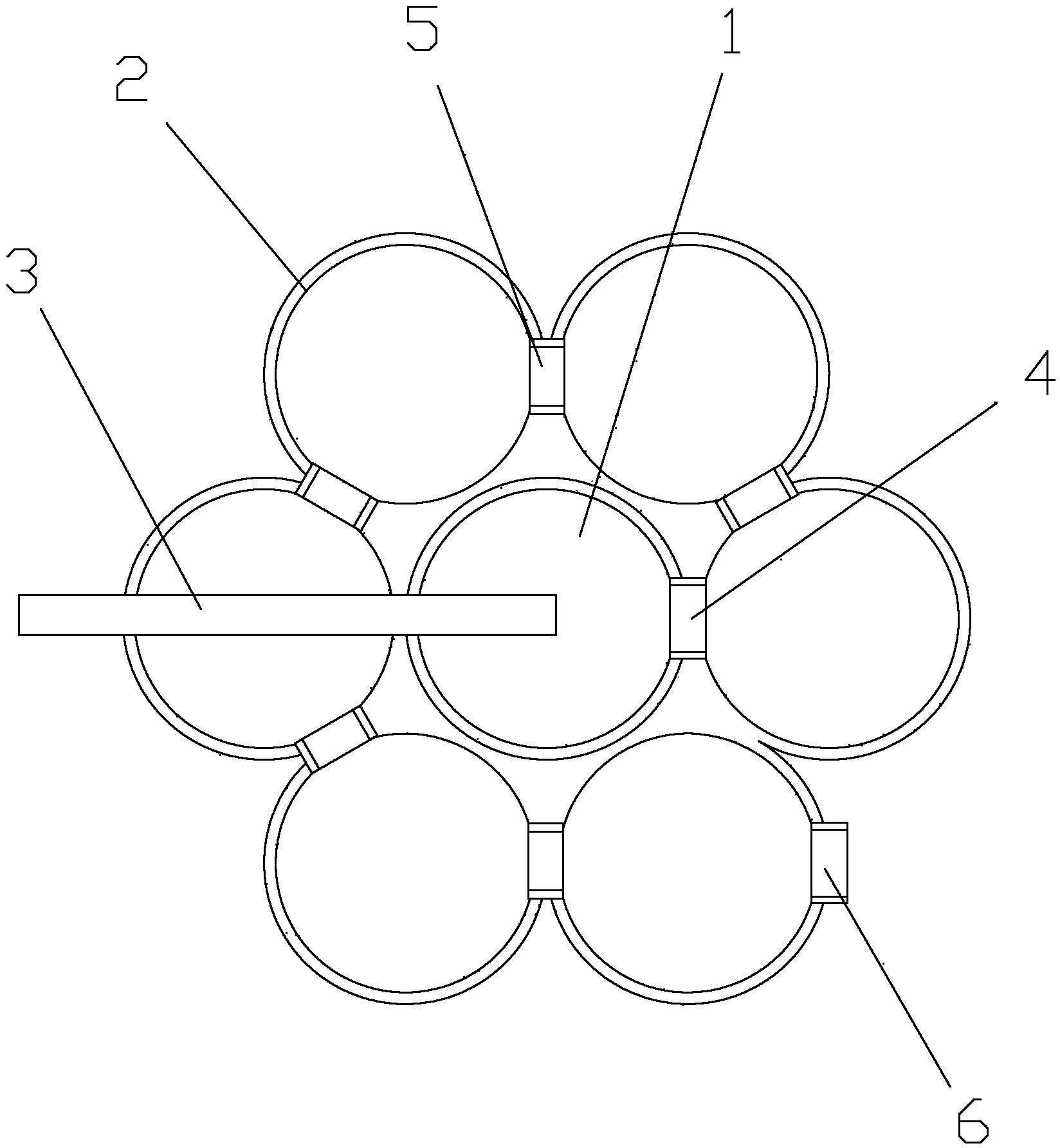

所述的主液池上设置有一个分流口，分流口下部对应的为第一个分液池， 分液池中除最后一个分液池外都设置有与紧挨着自己的下一个分液池连通的 递流口，所述的出液口设置在最后一个分液池上。
所述的递流口的形状为方形、圆形或者半圆形，递流口中位于前部的递 流口的深度深于位于后部的递流口的深度。
所述的主液池设置有对应每一个液压池的分流口，所述的分液池上都设 置有一个出液口。
硫酸沉淀法白炭黑废水处理回收循环利用景观池还包括回收池，回收池 上设置有围绕所有分液池一周的池槽，池槽位于出液口的下方，回收池上设 置回收口。
本实用新型中的分流口和出液口也可以为方形、圆形或者半圆形等多种 形状，一般优选为长方形的形状。
本实用新型的有益效果是：本实用新型结构合理，使用方便，可以节约 水资源和回收硫酸钠，从而避免了废水的排放导致的环境污染，提高经济效 益，而且可以美化环境。
