申请日2013.09.29
公开(公告)日2014.04.16
IPC分类号B01D36/04
摘要
一种浓密池污水处理系统，具有浓密池，所述浓密池上口边沿处设有溢流堰，浓密池的出料口通过出料管路连接有压滤泵，所述压滤泵通过进料管路连接有单孔中心回浆式压滤机，所述单孔中心回浆式压滤机的回水孔与浓密池的溢流堰通过回水管路相连通，所述压滤泵与单孔中心回浆式压滤机的中心进料孔之间的进料管路上设有压滤泵出口单向控制阀，所述单孔中心回浆式压滤机的中心进料孔入口段与出料管路之间设有料浆回流支路，所述料浆回流支路上设有料泵回流单向控制阀。结构简单，操作方便。防止料浆逆流至压滤泵，避免压滤泵泵体阀门卡堵和叶轮倒转;使寄留在压滤机中心进料孔内的料浆在反吹风环节通过回流支路流入出料滚管路，污水处理系统正常运行。
权利要求书
1.一种浓密池污水处理系统，具有浓密池，所述浓密池上口边沿处设有溢流堰，所述浓密池的出料口通过出料管路连接有压滤泵，所述压滤泵通过进料管路连接有单孔中心回浆式压滤机，所述单孔中心回浆式压滤机的回水孔与浓密池的溢流堰通过回水管路相连通，其特征是：所述压滤泵与单孔中心回浆式压滤机的中心进料孔之间的进料管路上设有压滤泵出口单向控制阀，所述单孔中心回浆式压滤机的中心进料孔入口段与出料管路之间设有料浆回流支路，所述料浆回流支路上设有料泵回流单向控制阀。
2.根据权利要求1所述的浓密池污水处理系统，其特征是：所述出料管路上靠近浓密池出料口的位置设有浓密池顶丝阀门。
说明书
浓密池污水处理系统
技术领域
本实用新型涉及一种浓密池污水处理系统。
背景技术
在浓密池污水处理工序中，需要借助压滤机实现浓密池料液的固液分离，目前,在浓密池污水处理行业中普遍采用单孔中心回浆式压滤机，通过单孔中心回浆式压滤机完成压滤需要进行进料、压榨、反吹风和卸料四个环节操作，单孔中心回浆式压滤机在反吹风环节的压缩空气不能通过压滤机周边回水孔经由压滤机回水管路回流到浓密池溢流堰中，必须经由压滤机中心进料孔沿进料管路返回，寄留在压滤机中心进料孔内的料浆在压缩空气的作用下，容易返回到压滤泵，返回的料浆会导致压滤泵泵体阀门卡堵和叶轮倒转，造成压滤泵轴承和机械密封频繁损坏，从而导致整个污水处理系统难以正常运行。
发明内容
本实用新型要解决的技术问题是提供一种浓密池污水处理系统，可避免压滤泵泵体阀门卡堵和叶轮倒转，保障整个污水处理系统正常运行。
本实用新型的技术解决方案是：

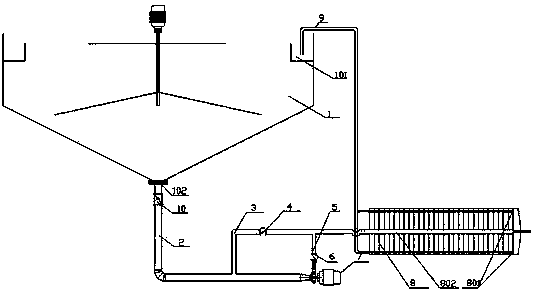

一种浓密池污水处理系统，具有浓密池，所述浓密池上口边沿处设有溢流堰，所述浓密池的出料口通过出料管路连接有压滤泵，所述压滤泵通过进料管路连接有单孔中心回浆式压滤机，所述单孔中心回浆式压滤机的回水孔与浓密池的溢流堰通过回水管路相连通，其特殊之处在于：所述压滤泵与单孔中心回浆式压滤机的中心进料孔之间的进料管路上设有压滤泵出口单向控制阀，所述单孔中心回浆式压滤机的中心进料孔入口段与出料管路之间设有料浆回流支路，所述料浆回流支路上设有料泵回流单向控制阀。
所述出料管路上靠近浓密池出料口的位置设有浓密池顶丝阀门。
本实用新型的有益效果：结构简单，操作方便。设置的压滤泵出口单向控制阀可以防止料浆逆流至压滤泵，避免压滤泵泵体阀门卡堵和叶轮倒转;在单孔中心回浆式压滤机与出料管路之间加设的料浆回流支路，可以使寄留在压滤机中心进料孔内的料浆在反吹风环节通过回流支路流入出料滚管路，从而使整个污水处理系统正常运行。
